ダブルピッチスプロケット

ダブルピッチスプロケット

ダブルピッチスプロケット
ダブルピッチスプロケット

■ダブルピッチ小型搬送用チェーン用スプロケット
・Sローラ型は21Tまでは機械構造用炭素鋼で歯先高周波焼入れを施しています。22T以上は普通鋼SS400材ボス溶接構造です。
・Rローラ型は小歯数までは機械構造用炭素鋼で歯先焼入れは施していません。大歯数は普通鋼SS400材ボス溶接構造です。

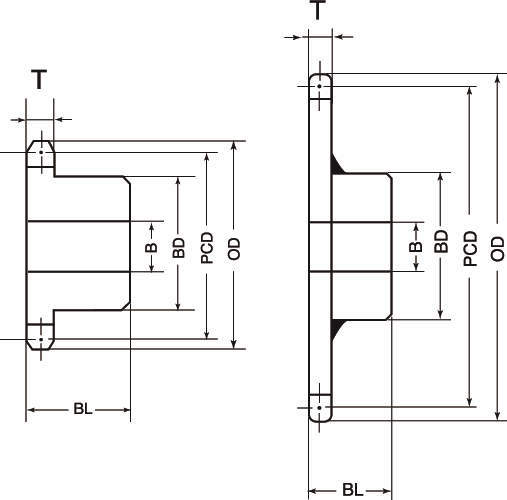

寸法図
カタログ・チラシ

ダブルピッチスプロケット

詳細仕様

前へ

次へ

71件中 1-10件
表示件数

仕様
価格・納期

71件の型式

型式	材質	ローラ形状	形状	チェーン No	割出歯数	作用歯数	外径O.D. (mm)	ピッチ径P.C.D. (mm)	歯幅T (mm)	ボス径(mm)		軸孔径B(mm)		概略重量 (kg)
										BD	BL	下孔	最大
										BD	BL	下孔	最大
M2040RB9	スチール	Rローラ	新B	2040	9	-	85	74.26	7.2	54	22	16	32	0.42
M2040RB10	スチール	Rローラ	新B	2040	10	-	93	82.2	7.2	62	25	18	42	0.62
M2040RB11	スチール	Rローラ	新B	2040	11	-	102	90.16	7.2	63	25	18	42	0.7
M2040RB12	スチール	Rローラ	新B	2040	12	-	110	98.14	7.2	63	25	18	42	0.75
M2040RB13	スチール	Rローラ	新B	2040	13	-	118	106.14	7.2	63	25	18	42	0.85
M2040RB14	スチール	Rローラ	新B	2040	14	-	127	114.15	7.2	63	25	20	42	0.9
M2040RB15	スチール	Rローラ	新B	2040	15	-	135	122.17	7.2	63	25	20	42	1
M2040RB16	スチール	Rローラ	新B	2040	16	-	143	130.2	7.2	68	28	20	45	1.3
M2040RB17	スチール	Rローラ	新B	2040	17	-	151	138.23	7.2	68	28	20	45	1.4
M2040RB18	スチール	Rローラ	新B	2040	18	-	159	146.27	7.2	68	28	20	45	1.5

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
M2040RB9	M2040RB9	P	1,400	-	-
M2040RB10	M2040RB10	P	1,100	在庫品	-
M2040RB11	M2040RB11	P	1,200	在庫品	-
M2040RB12	M2040RB12	P	1,500	在庫品	-
M2040RB13	M2040RB13	P	1,700	在庫品	-
M2040RB14	M2040RB14	P	1,850	在庫品	-
M2040RB15	M2040RB15	P	2,050	在庫品	-
M2040RB16	M2040RB16	P	2,250	在庫品	-
M2040RB17	M2040RB17	P	2,800	-	-
M2040RB18	M2040RB18	P	2,900	-	-
