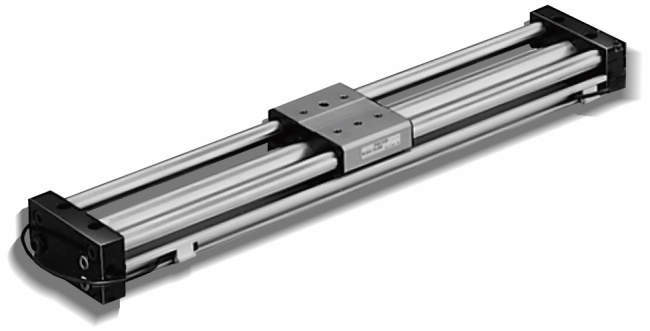

RL3GL・RL3GH
-
![]()
RL3GL・RL3GH
■優れた保持力・省スペース・無給油形のマグネット式ロッドレスシリンダ
■大きな保持力を備えています・
■取付スペースは、従来の1/2です。
■ガイド付には、スイッチ取付レールを標準装備しています。
■ガイド付には、ストローク調整ボルトを標準装備しています。
・調整範囲：片側0～-6mm
Parker TAIYO
空気圧シリンダ（ロッドレス）｜ロッドレスシリンダ（マグネット式） ガイド付 RL3GL・RL3GH
詳細仕様
15580件の型式
| 型式 | シリーズ | タイプ | 構造 | シリンダ(mm) |
磁石保持力 (N) |
使用 圧力範囲 |
耐圧力 |
使用 速度範囲 |
クッション機構 | オプション | スイッチ | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 内径 | ストローク | 記号 | 数量 | ||||||||||
| RL3GL16X100 | RL3GL | ガイド付 | 汎用形 | 16 | 100 | 73.5 | 0.18～0.34MPa | 1.03MPa | 100～500mm/s | 緩衝パッド付 | - | なし | - |
| RL3GL16X100-CS3MA1 | RL3GL | ガイド付 | 汎用形 | 16 | 100 | 73.5 | 0.18～0.34MPa | 1.03MPa | 100～500mm/s | 緩衝パッド付 | - | CS3MA | 1ヶ付 |
| RL3GL16X100-CS3MA2 | RL3GL | ガイド付 | 汎用形 | 16 | 100 | 73.5 | 0.18～0.34MPa | 1.03MPa | 100～500mm/s | 緩衝パッド付 | - | CS3MA | 2ヶ付 |
| RL3GL16X100-CS3MA3 | RL3GL | ガイド付 | 汎用形 | 16 | 100 | 73.5 | 0.18～0.34MPa | 1.03MPa | 100～500mm/s | 緩衝パッド付 | - | CS3MA | 3ヶ付 |
| RL3GL16X100-CS3MA4 | RL3GL | ガイド付 | 汎用形 | 16 | 100 | 73.5 | 0.18～0.34MPa | 1.03MPa | 100～500mm/s | 緩衝パッド付 | - | CS3MA | 4ヶ付 |
| RL3GL16X100-CS3MB1 | RL3GL | ガイド付 | 汎用形 | 16 | 100 | 73.5 | 0.18～0.34MPa | 1.03MPa | 100～500mm/s | 緩衝パッド付 | - | CS3MB | 1ヶ付 |
| RL3GL16X100-CS3MB2 | RL3GL | ガイド付 | 汎用形 | 16 | 100 | 73.5 | 0.18～0.34MPa | 1.03MPa | 100～500mm/s | 緩衝パッド付 | - | CS3MB | 2ヶ付 |
| RL3GL16X100-CS3MB3 | RL3GL | ガイド付 | 汎用形 | 16 | 100 | 73.5 | 0.18～0.34MPa | 1.03MPa | 100～500mm/s | 緩衝パッド付 | - | CS3MB | 3ヶ付 |
| RL3GL16X100-CS3MB4 | RL3GL | ガイド付 | 汎用形 | 16 | 100 | 73.5 | 0.18～0.34MPa | 1.03MPa | 100～500mm/s | 緩衝パッド付 | - | CS3MB | 4ヶ付 |
| RL3GL16X100-CS4MA1 | RL3GL | ガイド付 | 汎用形 | 16 | 100 | 73.5 | 0.18～0.34MPa | 1.03MPa | 100～500mm/s | 緩衝パッド付 | - | CS4MA | 1ヶ付 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| RL3GL16X100 | RL3GL16X100 | P | 94,900 | - | - |
| RL3GL16X100-CS3MA1 | RL3GL16X100-CS3MA1 | P | 102,200 | - | - |
| RL3GL16X100-CS3MA2 | RL3GL16X100-CS3MA2 | P | 109,400 | - | - |
| RL3GL16X100-CS3MA3 | RL3GL16X100-CS3MA3 | P | 116,600 | - | - |
| RL3GL16X100-CS3MA4 | RL3GL16X100-CS3MA4 | P | 123,700 | - | - |
| RL3GL16X100-CS3MB1 | RL3GL16X100-CS3MB1 | P | 103,000 | - | - |
| RL3GL16X100-CS3MB2 | RL3GL16X100-CS3MB2 | P | 111,400 | - | - |
| RL3GL16X100-CS3MB3 | RL3GL16X100-CS3MB3 | P | 119,500 | - | - |
| RL3GL16X100-CS3MB4 | RL3GL16X100-CS3MB4 | P | 127,700 | - | - |
| RL3GL16X100-CS4MA1 | RL3GL16X100-CS4MA1 | P | 102,200 | - | - |
