■幅広いレンジで使用できるエアモータです。
■起動、低速特性を重視したベーン差圧エア押し上げ方式を採用しています。
■モータ内部はラジアル荷重、スラスト荷重の影響を受けないロータフローティング方式です。
■スムースな速度制御と低速回転域の安定性を重視した構造です。
TAIYO

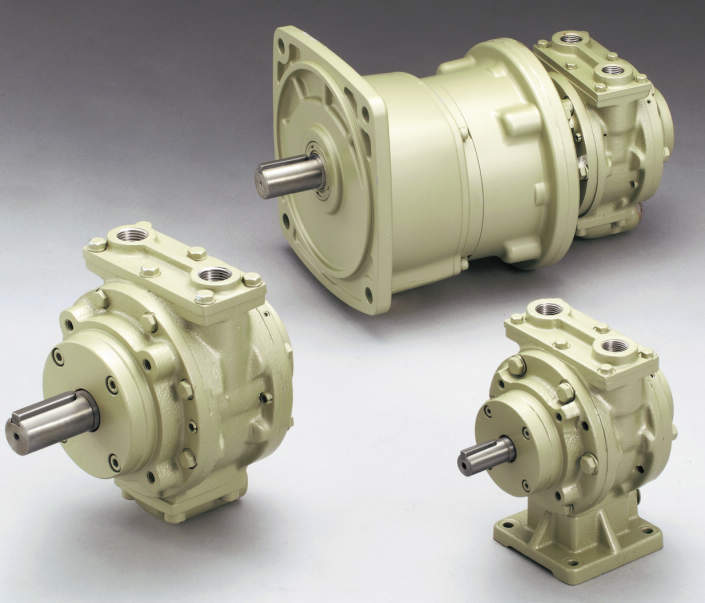

エアモータ｜ベーン形エアモータ TAV5
詳細仕様
174件の型式
| 型式 | シリーズ | タイプ | 回転タイプ | 支持形式 | サイズ | 減速比 |
定格圧力 (MPa) |
使用 圧力範囲 (MPa) |
最大出力時(0.5MPa時) |
停止トルク (N・m) |
起動トルク (N・m) |
許容軸荷重(N) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 出力 (W) | トルク (N・m) | 回転数 (r/min) | 空気消費量 (L/min[ANR]) | ラジアル荷重 | スラスト荷重 | |||||||||||
| TAV5R-25FG008 | TAV5R | 減速機付 | 正・逆転 | フランジ形 | 25 | 1/8 | 0.5 | 0.4～0.6 | 1990 | 73.6 | 258 | 2600 | 125 | 88.3 | 2100 | 500 |
| TAV5R-25FG010 | TAV5R | 減速機付 | 正・逆転 | フランジ形 | 25 | 1/9 | 0.5 | 0.4～0.6 | 2050 | 85 | 230 | 2600 | 145 | 102 | 3450 | 都度確認 |
| TAV5R-25FG020 | TAV5R | 減速機付 | 正・逆転 | フランジ形 | 25 | 1/22.4 | 0.5 | 0.4～0.6 | 2000 | 205 | 93 | 2600 | 349 | 246 | 4350 | 都度確認 |
| TAV5R-25FG030 | TAV5R | 減速機付 | 正・逆転 | フランジ形 | 25 | 1/31.5 | 0.5 | 0.4～0.6 | 2010 | 291 | 66 | 2600 | 495 | 349 | 4970 | 都度確認 |
| TAV5R-25FG040 | TAV5R | 減速機付 | 正・逆転 | フランジ形 | 25 | 1/40 | 0.5 | 0.4～0.6 | 2000 | 382 | 50 | 2600 | 649 | 458 | 5370 | 都度確認 |
| TAV5R-25FG050 | TAV5R | 減速機付 | 正・逆転 | フランジ形 | 25 | 1/50 | 0.5 | 0.4～0.6 | 2000 | 486 | 39 | 2600 | 826 | 583 | 6350 | 都度確認 |
| TAV5R-25FG070 | TAV5R | 減速機付 | 正・逆転 | フランジ形 | 25 | 1/71 | 0.5 | 0.4～0.6 | 2000 | 644 | 29 | 2600 | 1095 | 773 | 7270 | 都度確認 |
| TAV5R-25FG090 | TAV5R | 減速機付 | 正・逆転 | フランジ形 | 25 | 1/90 | 0.5 | 0.4～0.6 | 2000 | 852 | 22 | 2600 | 1448 | 1022 | 9030 | 都度確認 |
| TAV5R-25FG125 | TAV5R | 減速機付 | 正・逆転 | フランジ形 | 25 | 1/125 | 0.5 | 0.4～0.6 | 2000 | 1207 | 16 | 2600 | 2052 | 1448 | 11300 | 都度確認 |
| TAV5R-25FG180 | TAV5R | 減速機付 | 正・逆転 | フランジ形 | 25 | 1/180 | 0.5 | 0.4～0.6 | 2000 | 1710 | 11 | 2600 | 2907 | 2052 | 15200 | 都度確認 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| TAV5R-25FG008 | TAV5R-25FG008 | P | 643,600 | - | - |
| TAV5R-25FG010 | TAV5R-25FG010 | P | 799,300 | - | - |
| TAV5R-25FG020 | TAV5R-25FG020 | P | 993,500 | - | - |
| TAV5R-25FG030 | TAV5R-25FG030 | P | 993,500 | - | - |
| TAV5R-25FG040 | TAV5R-25FG040 | P | 993,500 | - | - |
| TAV5R-25FG050 | TAV5R-25FG050 | P | 1,258,400 | - | - |
| TAV5R-25FG070 | TAV5R-25FG070 | P | 1,258,400 | - | - |
| TAV5R-25FG090 | TAV5R-25FG090 | P | 1,414,800 | - | - |
| TAV5R-25FG125 | TAV5R-25FG125 | P | 1,414,800 | - | - |
| TAV5R-25FG180 | TAV5R-25FG180 | P | 1,517,900 | - | - |
