高圧ホース SIBシリーズ

1T/B

  • 1T/B

  • 1W/B

  • 2W/B

  • 3W/B

・新規開発極細ワイヤーの採用と、チューブ・補強層・カバーの三位一体化技術の追求により、超柔軟化に成功しました。
・狭い配管・曲げ半径が極小な配管が可能になりました。
・押出技術の追求により内面ゴム・外面ゴムを極限まで薄くしております。
・ハイテンションなワイヤーを開発・採用する事により、補強ワイヤを極端に細くしております。

#油圧ホース

共通仕様

内面ゴム 耐油性合成ゴム
補強層 SIB15・SIB35：繊維
SIB70・SIB105・SIB140・SIB175・SIB210：硬鋼線
外面ゴム SIB15・SIB35：耐油・耐候性合成ゴム
SIB70・SIB105・SIB140・SIB175・SIB210：耐摩耗・耐候性合成ゴム
適用流体 一般鉱物系作動油
温度範囲 -40℃～+100℃
  • 寸法図
  • 改善事例集

詳細仕様

前へ
次へ

  • 38件中 21-30件

  • 表示件数

38件の型式

  • NO.1 管用テーパーおねじ

  • NO.2 管用平行おねじ

  • NO.4 管用平行めねじ（メスシート）

  • NO.5 管用平行めねじ（おすシート）

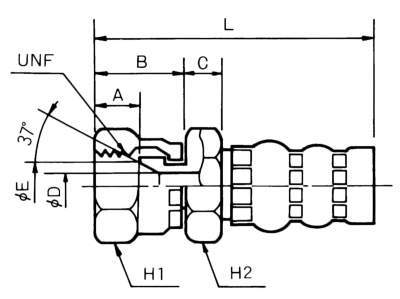

  • NO.4U UNFめねじ（めすシート）

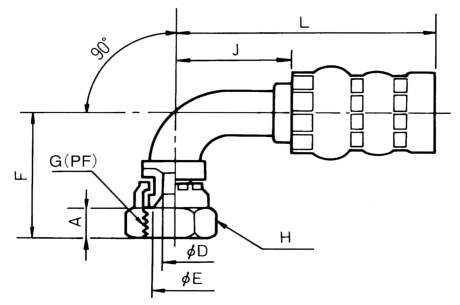

  • NO.904 90°ベンドフィッティング（めすシート）

  • NO.905 90°ベンドフィッティング（おすシート）

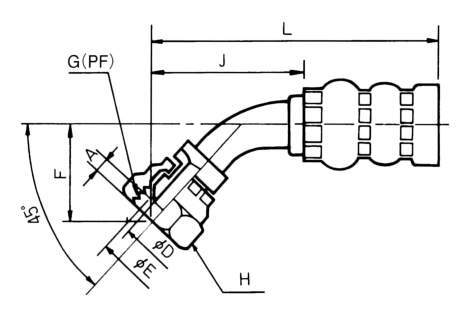

  • NO.454 45°ベンドフィッティング（めすシート）

  • NO.455 45°ベンドフィッティング（おすシート）

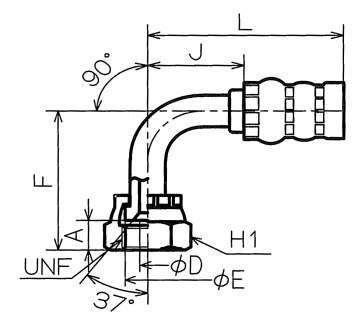

  • No.904U 90°ベンドフィッティングUNFめねじ（めすシート）

  • No.454U 45°ベンドフィッティングUNFめねじ（めすシート）

型式 サイズ 補強層 寸法
(mm)		 最高
使用圧力
(MPa)		 最小
壊圧力
(MPa)		 最小
曲げ半径
(mm)		 重量
(g/m)
内径 外径
SIB140-6 6 1W/B 6.3 11.5 14 70 45 150
SIB140-9 9 1W/B 9.5 15.4 14 70 55 240
SIB140-12 12 1W/B 12.7 19.5 14 70 70 370
SIB140-15 15 1W/B 15.9 23 14 70 95 440
SIB140-19 19 1W/B 19 27.2 14 70 110 650
SIB140-25 25 2W/B 25.4 34.8 14 70 140 1050
SIB175-6 6 1W/B 6.3 11.5 17 85 45 150
SIB175-9 9 2W/B 9.5 16.3 17 85 65 340
SIB175-12 12 2W/B 12.7 20.8 17 85 85 540
SIB175-15 15 2W/B 15.9 25 17 85 100 710

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
SIB140-6 SIB140-6 M 1,630 - 25日間
SIB140-9 SIB140-9 M 1,960 - 25日間
SIB140-12 SIB140-12 M 3,220 - 25日間
SIB140-15 SIB140-15 M 3,950 - 25日間
SIB140-19 SIB140-19 M 4,680 - 25日間
SIB140-25 SIB140-25 M 6,060 - 25日間
SIB175-6 SIB175-6 M 2,010 - 25日間
SIB175-9 SIB175-9 M 2,380 - 25日間
SIB175-12 SIB175-12 M 3,490 - 25日間
SIB175-15 SIB175-15 M 5,350 - 25日間
