LSW1002
住友理工
L型スイベルジョイント
詳細仕様
35件の型式

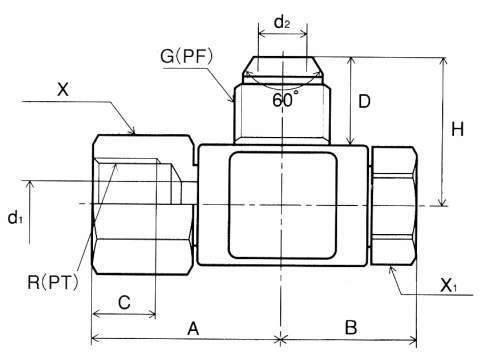

型式 | タイプ | A | B | C | D | H | d1 | d2 | X | X1 | 接続ねじ |
---|---|---|---|---|---|---|---|---|---|---|---|
LSW3002-04 | LSW3002 | 32 | 22 | 10 | 13 | 23 | 5 | 5 | 19 | 17 | PF1/4×PT1/4 |
LSW3002-06 | LSW3002 | 36 | 24 | 10 | 16 | 27.5 | 8 | 8 | 22 | 19 | PF3/8×PT3/8 |
LSW3002-08 | LSW3002 | 42 | 29 | 15 | 18 | 32 | 10.5 | 10.5 | 27 | 22 | PF1/2×PT1/2 |
LSW3002-12 | LSW3002 | 49 | 34 | 16 | 20 | 39 | 16 | 16 | 36 | 32 | PF3/4×PT3/4 |
LSW3002-16 | LSW3002 | 55 | 37 | 18 | 23 | 44.5 | 20.5 | 20.5 | 41 | 36 | PF1×PT1 |
LSW3005-04 | LSW3005 | 32 | 22 | 10 | 6.5 | 27 | 5 | 5 | 19 | 17 | PF1/4×PT1/4 |
LSW3005-06 | LSW3005 | 36 | 24 | 10 | 6.4 | 30.5 | 8 | 8 | 22 | 19 | PF3/8×PT3/8 |
LSW3005-08 | LSW3005 | 42 | 29 | 15 | 9 | 36 | 10.5 | 10.5 | 27 | 22 | PF1/2×PT1/2 |
LSW3005-12 | LSW3005 | 49 | 34 | 16 | 9 | 43 | 16 | 16 | 36 | 32 | PF3/4×PT3/4 |
LSW3005-16 | LSW3005 | 55 | 37 | 18 | 10.5 | 48 | 20.5 | 20.5 | 41 | 36 | PF1×PT1 |
・記載外にも各種取付金具・フランジなどを用意していますので、お問い合わせください。なお、特殊サイズ・特殊仕様品はご要望に応じて設計製作いたします。
型式 | 商品コード | 単位 |
価格 (円) |
基準納期 | |
---|---|---|---|---|---|
日伝 | メーカー | ||||
LSW3002-04 | LSW3002-04 | P | 3,840 | - | 30日間 |
LSW3002-06 | LSW3002-06 | P | 4,330 | - | 30日間 |
LSW3002-08 | LSW3002-08 | P | 5,830 | - | 30日間 |
LSW3002-12 | LSW3002-12 | P | 8,390 | - | 30日間 |
LSW3002-16 | LSW3002-16 | P | 10,700 | - | 30日間 |
LSW3005-04 | LSW3005-04 | P | 4,090 | - | 30日間 |
LSW3005-06 | LSW3005-06 | P | 4,630 | - | 30日間 |
LSW3005-08 | LSW3005-08 | P | 6,130 | - | 30日間 |
LSW3005-12 | LSW3005-12 | P | 8,930 | - | 30日間 |
LSW3005-16 | LSW3005-16 | P | 11,100 | - | 30日間 |
