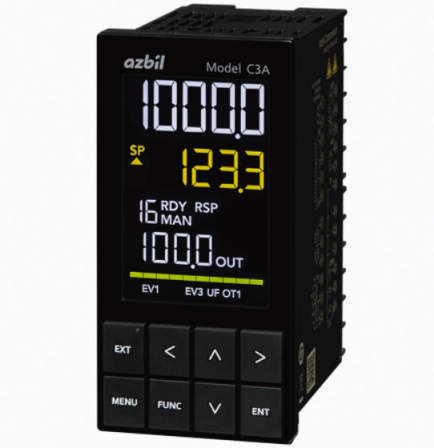

デジタル指示調節計SDC 形 C3A

導入から保守までの運用負荷を軽減

48×96mm 高機能高精度を追求した＜ハイスペックモデル＞

■施工しやすく配線もツールレス
・端子台はスクリューレス端子も選択可能です。スプリング端子台の採用によりフェルール端子を挿すだけで配線か完了します。
・また、電源、RS-485通信、イベント出力等の渡り配線を考慮した2穴/極を採用したことにより、配線工数の大幅削減を実現しました。さらに、配線を背面側に抜くことができるため、横密着時の施工性が向上し、効率よくレイアウトできます。

■PLCリンク機能でかんたん接続
・通信変換器やプログラミングが不要でPLCとのデータ通信を簡単に実現できるPLCリンクを搭載しています。
・スマートローダパッケージを使用するだけで設定が完了し、エンジニアリングにかかる時間と手間を削減します。

■分かりやすい大型LCD
・大型LCDを採用し、4.5桁表示を実現。(-19999～19999)
・離れた場所でも状態がひとめでわかるマルチステータス表示灯を採用しています。

■パターン運転で工程にあわせた運転を実現
・最大16パターン、16セグメントのパターン運転機能を搭載。各セグメントには、PID組番号、ギャタンティソーク、セグメントイベントなどを設定可能です。

■微小CT計測でヒータ断線を見逃さない
・汎用CT入力(1.0-100.0A)、微小CT入力(0.10-10.00A)の形番選択により広範囲のヒータ容量に対し、断線検知や交流電流計測などが可能です。

■論理演算による入力/出力信号の効率化
・入力信号や制御状態、出力信号を条件にした論理演算機能を搭載しているため、調節計単体で複雑な条件設定が行えます。
・また、演算結果をイベント出力に割り当てることができ、これによりPLCの入力点数やプログラム工数の削減を実現します。
・さらに、入力信号の立ち上がりや立ち下がりを検出する機能も追加し、自己保持回路の実現も可能となりました。

■アドレス置換による通信の効率化
・上位と通信するデータを連続したアドレスに割り当てることで、通信効率が改善します。
・本機能では、離散アドレスのデータを連続したアドレスに割り当てることが可能です。

■交換が容易なドローアウト構造
・突然の計器故障にも素早く対応。専用工具無しで前面から計器内部を交換可能なドローアウト構造です。
