・六角ボルト（全ねじ）にばね座金と平座金が組込まれており、脱落しません。組込み式なので作業効率が向上します。ステンレス鋼（SUS304）なので耐食性、耐熱性に優れています。
・機械、建築、車両等の一般的な締めつけに用い、耐食性に優れていますので湿気の多い場所、屋外にある物への締めつけに使用します。但し、塩素環境や海岸近く等の塩分環境下での使用には適しません。
共通仕様
| シリーズ | トリーマ・セムス |
|---|---|
| 材質 | SUS304相当 |
| 表面処理 | 生地 |
| その他 | ばね・平座金付 |
YHT
TSSKW ステンレスばね座金平座金組込みトリーマボルト
詳細仕様
70件の型式

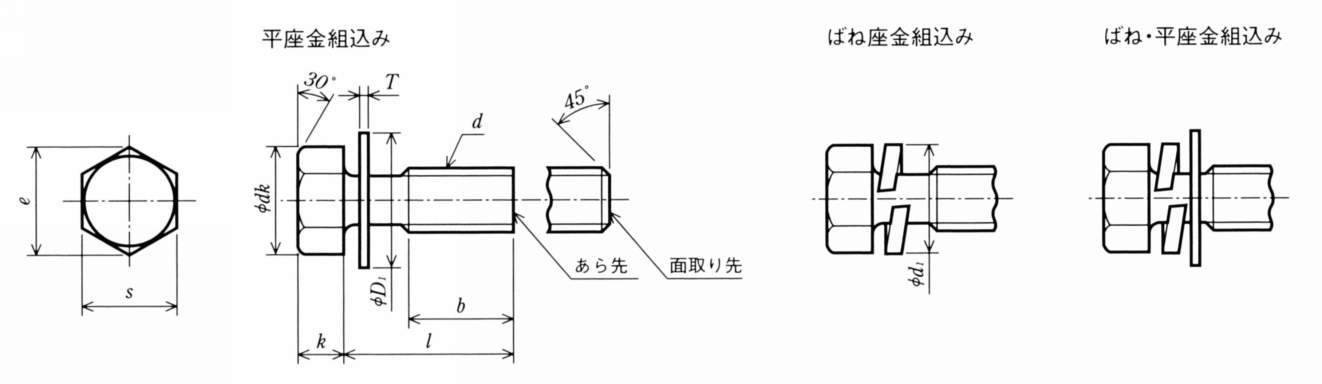

| 型式 |
ねじの 呼びd |
l （mm） |
入数 | ボルト本体 |
平座金 外径D1×厚みT （mm） |
ばね座金 外径d1（最大） （mm） |
座金から完全ねじ部までの 最大値a （mm） |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 頭高k （mm） | 六角二面幅s （mm） | 六角対角e （mm） | dk （約mm） | |||||||||
| 基準寸法 | 許容差 | 基準寸法 | 許容差 | |||||||||
| TSSKW5-20 | M5 | 20 | 1 | 3.5 | ±0.15 | 8 | 0−0.2 | 8.87 | 7.8 | 12×0.8 | 8.5 | 5.4 |
| TSSKW5-20-100 | M5 | 20 | 100 | 3.5 | ±0.15 | 8 | 0−0.2 | 8.87 | 7.8 | 12×0.8 | 8.5 | 5.4 |
| TSSKW5-25 | M5 | 25 | 1 | 3.5 | ±0.15 | 8 | 0−0.2 | 8.87 | 7.8 | 12×0.8 | 8.5 | 5.4 |
| TSSKW5-25-100 | M5 | 25 | 100 | 3.5 | ±0.15 | 8 | 0−0.2 | 8.87 | 7.8 | 12×0.8 | 8.5 | 5.4 |
| TSSKW5-30 | M5 | 30 | 1 | 3.5 | ±0.15 | 8 | 0−0.2 | 8.87 | 7.8 | 12×0.8 | 8.5 | 5.4 |
| TSSKW5-30-100 | M5 | 30 | 100 | 3.5 | ±0.15 | 8 | 0−0.2 | 8.87 | 7.8 | 12×0.8 | 8.5 | 5.4 |
| TSSKW6-10 | M6 | 10 | 1 | 4 | ±0.15 | 10 | 0−0.2 | 11.05 | 9.8 | 13×1.0 | 11.5 | 6.9 |
| TSSKW6-10-100 | M6 | 10 | 100 | 4 | ±0.15 | 10 | 0−0.2 | 11.05 | 9.8 | 13×1.0 | 11.5 | 6.9 |
| TSSKW6-12 | M6 | 12 | 1 | 4 | ±0.15 | 10 | 0−0.2 | 11.05 | 9.8 | 13×1.0 | 11.5 | 6.9 |
| TSSKW6-12-100 | M6 | 12 | 100 | 4 | ±0.15 | 10 | 0−0.2 | 11.05 | 9.8 | 13×1.0 | 11.5 | 6.9 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| TSSKW5-20 | TSSKW5-20 | P | 120 | - | 在庫品 |
| TSSKW5-20-100 | TSSKW5-20-100 | C | 5,440 | - | 在庫品 |
| TSSKW5-25 | TSSKW5-25 | P | 150 | - | 在庫品 |
| TSSKW5-25-100 | TSSKW5-25-100 | C | 6,810 | - | 在庫品 |
| TSSKW5-30 | TSSKW5-30 | P | 160 | - | 在庫品 |
| TSSKW5-30-100 | TSSKW5-30-100 | C | 7,520 | - | 在庫品 |
| TSSKW6-10 | TSSKW6-10 | P | 140 | - | 在庫品 |
| TSSKW6-10-100 | TSSKW6-10-100 | C | 6,760 | - | 在庫品 |
| TSSKW6-12 | TSSKW6-12 | P | 140 | - | 在庫品 |
| TSSKW6-12-100 | TSSKW6-12-100 | C | 6,800 | - | 在庫品 |
