・六角アプセットボルトにばね座金が組込まれており、脱落しません。組込み式なので作業効率が向上します。ステンレス鋼（SUS XM-7）なので耐食、耐熱性に優れています。締付け工具はボックスレンチ、メガネレンチもしくは十字ドライバーが適切です。
・機械、建築、車両等の一般的な締めつけに用い、二種類の工具で脱着できるので便利です。耐食性に優れていますので湿気の多い場所でも使用できます。但し、塩素環境や海岸近く等の塩分環境下での使用には適しません。
| シリーズ | アプセット・セムス |
|---|---|
| 材質 | SUS XM-7 |
| 表面処理 | 生地 |
| その他 | ばね座金付 |
52件の型式

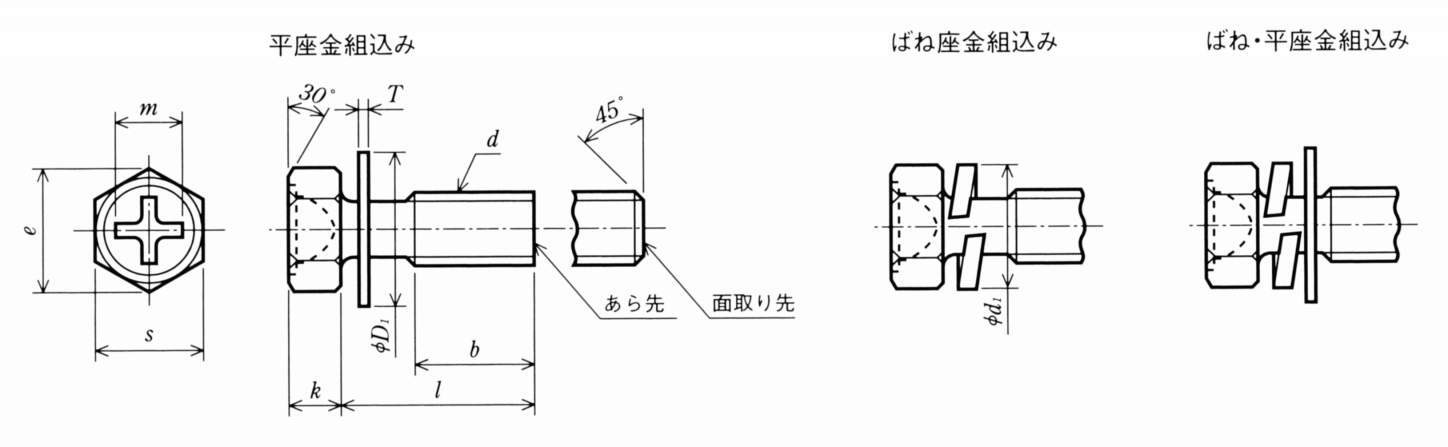

| 型式 |
ねじの 呼びd |
l （mm） |
入数 | ボルト本体 | ボルト本体 |
ばね座金 外径d1（最大） （mm） |
座面から完全ねじ部 までの最大値a （mm） |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 頭高k （mm） | 六角二面幅s （mm） | 六角対角e （最小） （mm） | 十字穴 | |||||||||
| 基準寸法 | 許容差 | 基準寸法 | 許容差 | 番号 | 翼長さm（参考） （mm） | |||||||
| ASSKV5-10-10 | M5 | 10 | 10 | 3.5 | ±0.15 | 8 | 0−0.2 | 8.87 | 2 | 4.8 | 8.5 | 4.3 |
| ASSKV5-10-100 | M5 | 10 | 100 | 3.5 | ±0.15 | 8 | 0−0.2 | 8.87 | 2 | 4.8 | 8.5 | 4.3 |
| ASSKV5-12-10 | M5 | 12 | 10 | 3.5 | ±0.15 | 8 | 0−0.2 | 8.87 | 2 | 4.8 | 8.5 | 4.3 |
| ASSKV5-12-100 | M5 | 12 | 100 | 3.5 | ±0.15 | 8 | 0−0.2 | 8.87 | 2 | 4.8 | 8.5 | 4.3 |
| ASSKV5-14-10 | M5 | 14 | 10 | 3.5 | ±0.15 | 8 | 0−0.2 | 8.87 | 2 | 4.8 | 8.5 | 4.3 |
| ASSKV5-14-100 | M5 | 14 | 100 | 3.5 | ±0.15 | 8 | 0−0.2 | 8.87 | 2 | 4.8 | 8.5 | 4.3 |
| ASSKV5-15-10 | M5 | 15 | 10 | 3.5 | ±0.15 | 8 | 0−0.2 | 8.87 | 2 | 4.8 | 8.5 | 4.3 |
| ASSKV5-15-100 | M5 | 15 | 100 | 3.5 | ±0.15 | 8 | 0−0.2 | 8.87 | 2 | 4.8 | 8.5 | 4.3 |
| ASSKV5-16-10 | M5 | 16 | 10 | 3.5 | ±0.15 | 8 | 0−0.2 | 8.87 | 2 | 4.8 | 8.5 | 4.3 |
| ASSKV5-16-100 | M5 | 16 | 100 | 3.5 | ±0.15 | 8 | 0−0.2 | 8.87 | 2 | 4.8 | 8.5 | 4.3 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| ASSKV5-10-10 | ASSKV5-10-10 | C | 570 | - | 在庫品 |
| ASSKV5-10-100 | ASSKV5-10-100 | C | 2,880 | - | 在庫品 |
| ASSKV5-12-10 | ASSKV5-12-10 | C | 600 | - | 在庫品 |
| ASSKV5-12-100 | ASSKV5-12-100 | C | 3,030 | - | 在庫品 |
| ASSKV5-14-10 | ASSKV5-14-10 | C | 630 | - | 在庫品 |
| ASSKV5-14-100 | ASSKV5-14-100 | C | 3,270 | - | 在庫品 |
| ASSKV5-15-10 | ASSKV5-15-10 | C | 650 | - | 在庫品 |
| ASSKV5-15-100 | ASSKV5-15-100 | C | 3,370 | - | 在庫品 |
| ASSKV5-16-10 | ASSKV5-16-10 | C | 690 | - | 在庫品 |
| ASSKV5-16-100 | ASSKV5-16-100 | C | 3,460 | - | 在庫品 |
