ASIRW ばね・平座金組込み十字穴付六角アプセット 三価クロメート

・六角アプセットボルトにばね座金と平座金が組込まれており脱落しません。組込み式なので作業効率が向上します。締付け工具はボックスレンチ、メガネレンチ、十字ドライバーが適切です。耐食性向上のため、三価クロメートメッキ(薄青っぽい色合い)がしてあります。
・機械、建築、車両等の一般的な締付けに用い、二種類の工具で脱着できるので便利です。自動車に多く使用されています。生地に比べ耐食性があります。RoHSなど環境規制対応品です。

#ボルト・ナット・ワッシャー

共通仕様

シリーズ アプセット・セムス
材質
表面処理 三価クロメート
その他 ばね・平座金付

詳細仕様

  • 72件中 21-30件

  • 表示件数

72件の型式

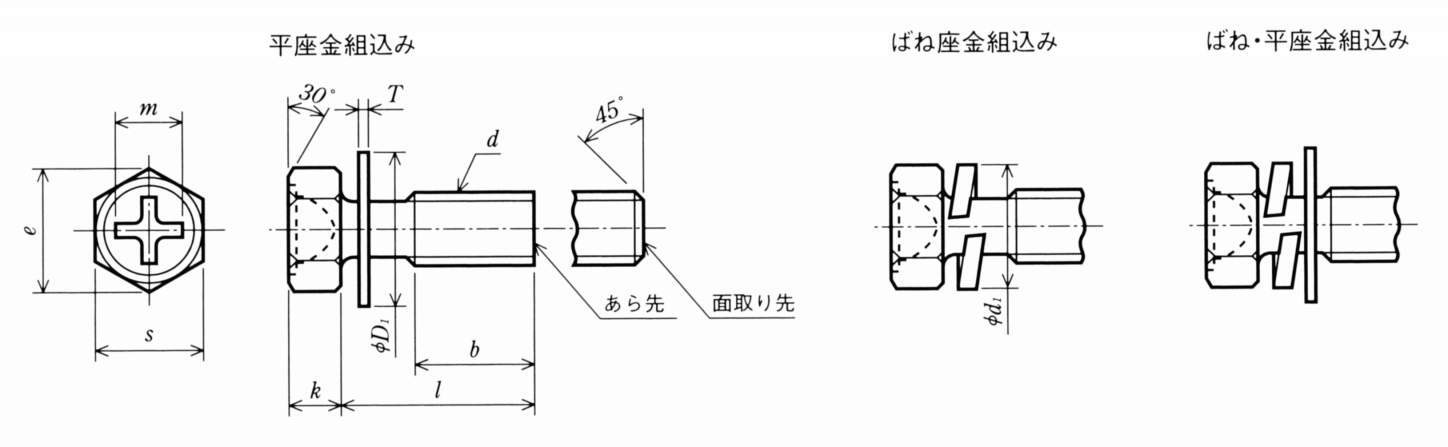

型式 ねじの
呼びd
l
(mm)
入数 ボルト本体 ボルト本体 平座金
外径D1×厚みT
(mm)
ばね座金
外径d1(最大)
(mm)
座面から完全ねじ部
までの最大値a
(mm)
頭高k(mm) 六角二面幅s(mm) 六角対角 e(最小) (mm) 十字穴
基準寸法 許容差 基準寸法 許容差 番号 翼長さ m(参考) (mm)
ASIRW5-8-10 M5 8 10 3.5 ±0.15 8 0−0.2 8.87 2 4.8 12×0.8 8.5 5.4
ASIRW5-8-300 M5 8 300 3.5 ±0.15 8 0−0.2 8.87 2 4.8 12×0.8 8.5 5.4
ASIRW5-10-10 M5 10 10 3.5 ±0.15 8 0−0.2 8.87 2 4.8 12×0.8 8.5 5.4
ASIRW5-10-300 M5 10 300 3.5 ±0.15 8 0−0.2 8.87 2 4.8 12×0.8 8.5 5.4
ASIRW5-12-10 M5 12 10 3.5 ±0.15 8 0−0.2 8.87 2 4.8 12×0.8 8.5 5.4
ASIRW5-12-300 M5 12 300 3.5 ±0.15 8 0−0.2 8.87 2 4.8 12×0.8 8.5 5.4
ASIRW5-14-10 M5 14 10 3.5 ±0.15 8 0−0.2 8.87 2 4.8 12×0.8 8.5 5.4
ASIRW5-14-300 M5 14 300 3.5 ±0.15 8 0−0.2 8.87 2 4.8 12×0.8 8.5 5.4
ASIRW5-15-10 M5 15 10 3.5 ±0.15 8 0−0.2 8.87 2 4.8 12×0.8 8.5 5.4
ASIRW5-15-300 M5 15 300 3.5 ±0.15 8 0−0.2 8.87 2 4.8 12×0.8 8.5 5.4

型式 商品コード 単位 価格
(円)
基準納期
日伝 メーカー
ASIRW5-8-10 ASIRW5-8-10 C 260 - 在庫品
ASIRW5-8-300 ASIRW5-8-300 C 2,500 - 在庫品
ASIRW5-10-10 ASIRW5-10-10 C 260 - 在庫品
ASIRW5-10-300 ASIRW5-10-300 C 2,400 - 在庫品
ASIRW5-12-10 ASIRW5-12-10 C 260 - 在庫品
ASIRW5-12-300 ASIRW5-12-300 C 2,500 - 在庫品
ASIRW5-14-10 ASIRW5-14-10 C 260 - 在庫品
ASIRW5-14-300 ASIRW5-14-300 C 2,640 - 在庫品
ASIRW5-15-10 ASIRW5-15-10 C 310 - 在庫品
ASIRW5-15-300 ASIRW5-15-300 C 2,730 - 在庫品
