・六角穴付ボルトにばね座金が組込まれており、脱落しません。組込み式なので作業効率が向上します。メッキはして有りません。
・金型、機械、車両等の一般的な締め付けに用い、六角ボルトより強度が必要な締結に用います。常に油のかかる環境下か耐食性を必要としない場所に使用します。
共通仕様
| シリーズ | 六角穴付ボルト（キャップ） |
|---|---|
| 材質 | 合金鋼 |
| 表面処理 | 黒色酸化皮膜 |
| その他 | ばね座金付 |
YHT
CBGBV ばね座金組込み 六角穴付ボルト

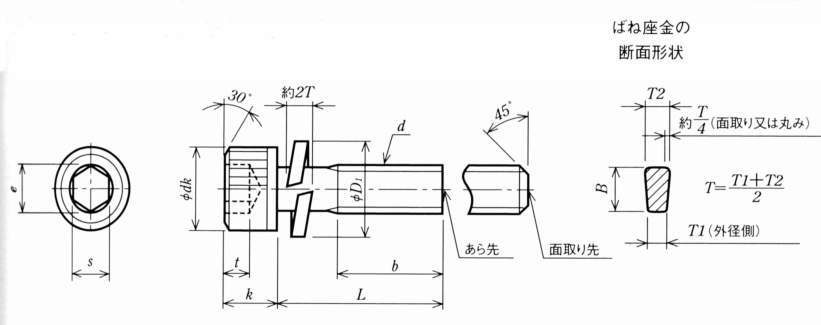

詳細仕様
76件の型式
| 型式 |
ねじの 呼び d |
L （mm） |
入数 |
dk （mm） |
k （mm） |
s（mm） |
e 最小 （mm） |
t 最小 （mm） |
ばね座金 2号（mm） | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 呼び （基準寸法） | 最小 | 最大 | D1 （最大） | B（最小）×T（最小） | 圧縮試験後の 自由高さ （最小） | |||||||||
| 1欄 | 2欄 | |||||||||||||
| CBGBV4-10-10 | M4 | 10 | 10 | 7±0.22 | 40−0.18 | 3 | 3.02 | 3.080 | 3.080 | 3.44 | 2 | 7 | 1.4×1 | 1.7 |
| CBGBV4-10-100 | M4 | 10 | 100 | 7±0.22 | 40−0.18 | 3 | 3.02 | 3.080 | 3.080 | 3.44 | 2 | 7 | 1.4×1 | 1.7 |
| CBGBV4-12-10 | M4 | 12 | 10 | 7±0.22 | 40−0.18 | 3 | 3.02 | 3.080 | 3.080 | 3.44 | 2 | 7 | 1.4×1 | 1.7 |
| CBGBV4-12-100 | M4 | 12 | 100 | 7±0.22 | 40−0.18 | 3 | 3.02 | 3.080 | 3.080 | 3.44 | 2 | 7 | 1.4×1 | 1.7 |
| CBGBV4-14-10 | M4 | 14 | 10 | 7±0.22 | 40−0.18 | 3 | 3.02 | 3.080 | 3.080 | 3.44 | 2 | 7 | 1.4×1 | 1.7 |
| CBGBV4-14-100 | M4 | 14 | 100 | 7±0.22 | 40−0.18 | 3 | 3.02 | 3.080 | 3.080 | 3.44 | 2 | 7 | 1.4×1 | 1.7 |
| CBGBV4-15-10 | M4 | 15 | 10 | 7±0.22 | 40−0.18 | 3 | 3.02 | 3.080 | 3.080 | 3.44 | 2 | 7 | 1.4×1 | 1.7 |
| CBGBV4-15-100 | M4 | 15 | 100 | 7±0.22 | 40−0.18 | 3 | 3.02 | 3.080 | 3.080 | 3.44 | 2 | 7 | 1.4×1 | 1.7 |
| CBGBV4-16-10 | M4 | 16 | 10 | 7±0.22 | 40−0.18 | 3 | 3.02 | 3.080 | 3.080 | 3.44 | 2 | 7 | 1.4×1 | 1.7 |
| CBGBV4-16-100 | M4 | 16 | 100 | 7±0.22 | 40−0.18 | 3 | 3.02 | 3.080 | 3.080 | 3.44 | 2 | 7 | 1.4×1 | 1.7 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| CBGBV4-10-10 | CBGBV4-10-10 | C | 440 | - | 在庫品 |
| CBGBV4-10-100 | CBGBV4-10-100 | C | 2,190 | - | 在庫品 |
| CBGBV4-12-10 | CBGBV4-12-10 | C | 440 | - | 在庫品 |
| CBGBV4-12-100 | CBGBV4-12-100 | C | 2,220 | - | 在庫品 |
| CBGBV4-14-10 | CBGBV4-14-10 | C | 440 | - | 在庫品 |
| CBGBV4-14-100 | CBGBV4-14-100 | C | 2,200 | - | 在庫品 |
| CBGBV4-15-10 | CBGBV4-15-10 | C | 440 | - | 在庫品 |
| CBGBV4-15-100 | CBGBV4-15-100 | C | 2,190 | - | 在庫品 |
| CBGBV4-16-10 | CBGBV4-16-10 | C | 440 | - | 在庫品 |
| CBGBV4-16-100 | CBGBV4-16-100 | C | 2,190 | - | 在庫品 |
