・十字穴付きのトラス頭小ねじです。頭部が出ても差し支えない所に使われます。座面が大きいので、座面陥没を防止する効果が有ります。ステンレス鋼（SUSXM-7,SUS305）なので耐食性、耐熱性に優れています。
・ボルトに比べ小さな部材の一般的な締結に使用します。なべ頭に比べ頭部が大きいので、締め付け部材の取付け穴を隠すのに便利です。耐食性に優れていますので湿気の多い場所、屋外にある物に使用します。
共通仕様
| シリーズ | 小ねじ |
|---|---|
| 材質 | SUS304相当 |
| 表面処理 | 生地 |
YHT
PTSK ステンレス十字穴付トラス小ねじ

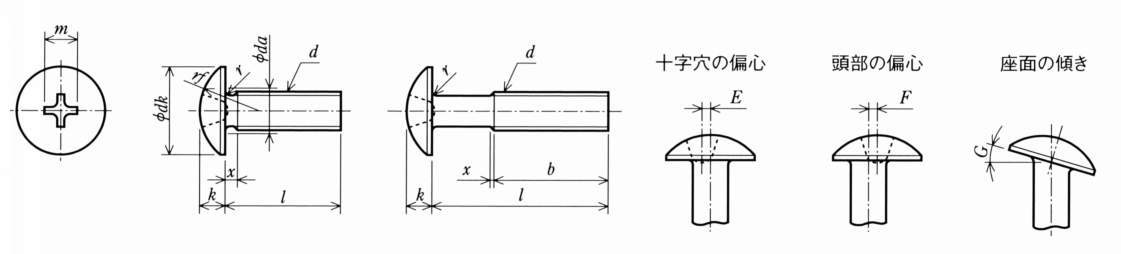

詳細仕様
130件の型式
| 型式 |
ねじの 呼び d |
l （mm） |
入数 |
ピッチ P （mm） |
十字穴 の番号 |
dk（mm） | k（mm） |
rf 約 （mm） |
m 参考 （mm） |
r 最小 （mm） |
da 最大 （mm） |
E 最大 （mm） |
F 最大 （mm） |
G 最大 |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 基準寸法 | 許容差 | 基準寸法 | 許容差 | |||||||||||||
| PTSK6-18 | M6 | 18 | 1 | 1 | 3 | 14 | 0−0.7 | 3.7 | ±0.2 | 9.1 | 6.3 | 0.25 | 6.8 | 0.4 | 0.3 | 2° |
| PTSK6-18-100 | M6 | 18 | 100 | 1 | 3 | 14 | 0−0.7 | 3.7 | ±0.2 | 9.1 | 6.3 | 0.25 | 6.8 | 0.4 | 0.3 | 2° |
| PTSK6-20 | M6 | 20 | 1 | 1 | 3 | 14 | 0−0.7 | 3.7 | ±0.2 | 9.1 | 6.3 | 0.25 | 6.8 | 0.4 | 0.3 | 2° |
| PTSK6-20-100 | M6 | 20 | 100 | 1 | 3 | 14 | 0−0.7 | 3.7 | ±0.2 | 9.1 | 6.3 | 0.25 | 6.8 | 0.4 | 0.3 | 2° |
| PTSK6-25 | M6 | 25 | 1 | 1 | 3 | 14 | 0−0.7 | 3.7 | ±0.2 | 9.1 | 6.3 | 0.25 | 6.8 | 0.4 | 0.3 | 2° |
| PTSK6-25-100 | M6 | 25 | 100 | 1 | 3 | 14 | 0−0.7 | 3.7 | ±0.2 | 9.1 | 6.3 | 0.25 | 6.8 | 0.4 | 0.3 | 2° |
| PTSK6-30 | M6 | 30 | 1 | 1 | 3 | 14 | 0−0.7 | 3.7 | ±0.2 | 9.1 | 6.3 | 0.25 | 6.8 | 0.4 | 0.3 | 2° |
| PTSK6-30-100 | M6 | 30 | 100 | 1 | 3 | 14 | 0−0.7 | 3.7 | ±0.2 | 9.1 | 6.3 | 0.25 | 6.8 | 0.4 | 0.3 | 2° |
| PTSK6-35 | M6 | 35 | 1 | 1 | 3 | 14 | 0−0.7 | 3.7 | ±0.2 | 9.1 | 6.3 | 0.25 | 6.8 | 0.4 | 0.3 | 2° |
| PTSK6-35-100 | M6 | 35 | 100 | 1 | 3 | 14 | 0−0.7 | 3.7 | ±0.2 | 9.1 | 6.3 | 0.25 | 6.8 | 0.4 | 0.3 | 2° |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| PTSK6-18 | PTSK6-18 | P | 110 | - | 在庫品 |
| PTSK6-18-100 | PTSK6-18-100 | C | 4,490 | - | 在庫品 |
| PTSK6-20 | PTSK6-20 | P | 110 | - | 在庫品 |
| PTSK6-20-100 | PTSK6-20-100 | C | 4,670 | - | 在庫品 |
| PTSK6-25 | PTSK6-25 | P | 130 | - | 在庫品 |
| PTSK6-25-100 | PTSK6-25-100 | C | 5,200 | - | 在庫品 |
| PTSK6-30 | PTSK6-30 | P | 140 | - | 在庫品 |
| PTSK6-30-100 | PTSK6-30-100 | C | 5,750 | - | 在庫品 |
| PTSK6-35 | PTSK6-35 | P | 140 | - | 在庫品 |
| PTSK6-35-100 | PTSK6-35-100 | C | 6,300 | - | 在庫品 |
