・十字穴付なべ小ねじにばね座金と平座金が組込まれており、脱落しません。組込み式なので作業効率が向上します。ステンレス鋼（SUSXM-7）なので耐食性、耐熱性に優れています。
・ボルトに比べ小さな部材の一般的な締結に使用します。耐食性に優れていますので湿気の多い場所、屋外にある物に使用します。
共通仕様
| シリーズ | 座金組込み小ねじ |
|---|---|
| 材質 | SUS304相当 |
| 表面処理 | 生地 |
| その他 | ばね・平座金付 |
YHT

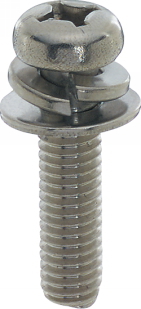

PNSKW ステンレスばね座金平座金組込み十字穴付なべ小ねじ
詳細仕様
52件の型式
| 型式 |
ねじの 呼び |
l （mm） |
入数 | 小ねじ本体（mm） |
ばね座金 外径最大 （mm） |
平座金 外径D1×厚みT （mm） |
座面から完全ねじ部 までの最大値a （mm） |
|||
|---|---|---|---|---|---|---|---|---|---|---|
| 頭径 dk | 頭高 k | 十字穴 | ||||||||
| 十字穴 番号 | 翼長さ m参考 | |||||||||
| PNSKW4-14-10 | M4 | 14 | 10 | 70−0.5 | 2.6±0.15 | 2 | 4.2 | 7 | 10×0.8 | 4.4 |
| PNSKW4-14-100 | M4 | 14 | 100 | 70−0.5 | 2.6±0.15 | 2 | 4.2 | 7 | 10×0.8 | 4.4 |
| PNSKW4-15-10 | M4 | 15 | 10 | 70−0.5 | 2.6±0.15 | 2 | 4.2 | 7 | 10×0.8 | 4.4 |
| PNSKW4-15-100 | M4 | 15 | 100 | 70−0.5 | 2.6±0.15 | 2 | 4.2 | 7 | 10×0.8 | 4.4 |
| PNSKW4-16-10 | M4 | 16 | 10 | 70−0.5 | 2.6±0.15 | 2 | 4.2 | 7 | 10×0.8 | 4.4 |
| PNSKW4-16-100 | M4 | 16 | 100 | 70−0.5 | 2.6±0.15 | 2 | 4.2 | 7 | 10×0.8 | 4.4 |
| PNSKW4-20-10 | M4 | 20 | 10 | 70−0.5 | 2.6±0.15 | 2 | 4.2 | 7 | 10×0.8 | 4.4 |
| PNSKW4-20-100 | M4 | 20 | 100 | 70−0.5 | 2.6±0.15 | 2 | 4.2 | 7 | 10×0.8 | 4.4 |
| PNSKW4-25-10 | M4 | 25 | 10 | 70−0.5 | 2.6±0.15 | 2 | 4.2 | 7 | 10×0.8 | 4.4 |
| PNSKW4-25-100 | M4 | 25 | 100 | 70−0.5 | 2.6±0.15 | 2 | 4.2 | 7 | 10×0.8 | 4.4 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| PNSKW4-14-10 | PNSKW4-14-10 | C | 540 | - | 在庫品 |
| PNSKW4-14-100 | PNSKW4-14-100 | C | 2,600 | - | 在庫品 |
| PNSKW4-15-10 | PNSKW4-15-10 | C | 540 | - | 在庫品 |
| PNSKW4-15-100 | PNSKW4-15-100 | C | 2,620 | - | 在庫品 |
| PNSKW4-16-10 | PNSKW4-16-10 | C | 570 | - | 在庫品 |
| PNSKW4-16-100 | PNSKW4-16-100 | C | 2,650 | - | 在庫品 |
| PNSKW4-20-10 | PNSKW4-20-10 | C | 620 | - | 在庫品 |
| PNSKW4-20-100 | PNSKW4-20-100 | C | 2,810 | - | 在庫品 |
| PNSKW4-25-10 | PNSKW4-25-10 | C | 650 | - | 在庫品 |
| PNSKW4-25-100 | PNSKW4-25-100 | C | 3,120 | - | 在庫品 |
