・ばね作用が大きいので、ねじの軸力が十分維持されます。ボルトの軸力は座面の周りで均等に支持されるので、ボルトに曲げモーメントが働きません。ギザがあるので、ボルトがずれ動きません。内外周部にはギザがないので、局部的応力の負担が少なくて済みます。
・六角穴付ボルト用ゆるみ止め座金として使用します。
共通仕様
シリーズ | 皿ばね類・その他 |
---|---|
材質 | 炭素鋼 |
表面処理 | 黒色酸化皮膜 |
YHT
・ばね作用が大きいので、ねじの軸力が十分維持されます。ボルトの軸力は座面の周りで均等に支持されるので、ボルトに曲げモーメントが働きません。ギザがあるので、ボルトがずれ動きません。内外周部にはギザがないので、局部的応力の負担が少なくて済みます。
・六角穴付ボルト用ゆるみ止め座金として使用します。
シリーズ | 皿ばね類・その他 |
---|---|
材質 | 炭素鋼 |
表面処理 | 黒色酸化皮膜 |
47件の型式

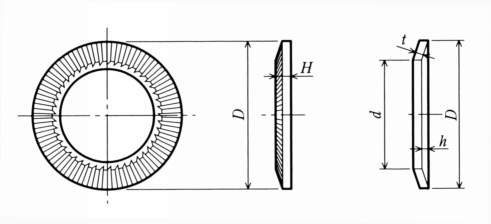

型式 | タイプ | 呼び | 入数 | d(mm) | D(mm) | t(mm) |
H 基本寸法 (mm) |
試験荷重 (kN) |
|||
---|---|---|---|---|---|---|---|---|---|---|---|
基本寸法 | 許容差 | 基本寸法 | 許容差 | 基本寸法 | 許容差 | ||||||
DCCB20-L | 軽荷重用 | 20 | 1 | 20.90 | +0.400 | 30.0 | 0−0.40 | 2.00 | ±0.09 | 2.80 | 49.03 |
DCCB20-L-100 | 軽荷重用 | 20 | 100 | 20.90 | +0.400 | 30.0 | 0−0.40 | 2.00 | ±0.09 | 2.80 | 49.03 |
DCCB24-L | 軽荷重用 | 24 | 1 | 25.40 | +0.500 | 36.0 | 0−0.50 | 2.50 | ±0.10 | 3.40 | 71.59 |
DCCB24-L-50 | 軽荷重用 | 24 | 50 | 25.40 | +0.500 | 36.0 | 0−0.50 | 2.50 | ±0.10 | 3.40 | 71.59 |
DCCB30-L | 軽荷重用 | 30 | 1 | 31.20 | +0.500 | 45.0 | 0−0.50 | 3.00 | ±0.11 | 4.20 | 117.68 |
DCCB36-L | 軽荷重用 | 36 | 1 | 37.50 | +0.500 | 54.0 | 0−0.50 | 3.50 | ±0.11 | 5.00 | 166.71 |
DCCB6-H-10 | 重荷重用 | 6 | 10 | 6.40 | +0.300 | 10.0 | 0−0.30 | 1.00 | ±0.055 | 1.25 | 8.24 |
DCCB6-H-300 | 重荷重用 | 6 | 300 | 6.40 | +0.300 | 10.0 | 0−0.30 | 1.00 | ±0.055 | 1.25 | 8.24 |
DCCB8-H-10 | 重荷重用 | 8 | 10 | 8.40 | +0.300 | 13.0 | 0−0.30 | 1.20 | ±0.065 | 1.55 | 14.71 |
DCCB8-H-300 | 重荷重用 | 8 | 300 | 8.40 | +0.300 | 13.0 | 0−0.30 | 1.20 | ±0.065 | 1.55 | 14.71 |
型式 | 商品コード | 単位 |
価格 (円) |
基準納期 | |
---|---|---|---|---|---|
日伝 | メーカー | ||||
DCCB20-L | DCCB20-L | P | 390 | - | 在庫品 |
DCCB20-L-100 | DCCB20-L-100 | C | 18,200 | - | 在庫品 |
DCCB24-L | DCCB24-L | P | 580 | - | 在庫品 |
DCCB24-L-50 | DCCB24-L-50 | C | 18,200 | - | 在庫品 |
DCCB30-L | DCCB30-L | P | 720 | - | 在庫品 |
DCCB36-L | DCCB36-L | P | 1,040 | - | 在庫品 |
DCCB6-H-10 | DCCB6-H-10 | C | 370 | - | 在庫品 |
DCCB6-H-300 | DCCB6-H-300 | C | 7,040 | - | 在庫品 |
DCCB8-H-10 | DCCB8-H-10 | C | 470 | - | 在庫品 |
DCCB8-H-300 | DCCB8-H-300 | C | 8,510 | - | 在庫品 |
