SC 丸S形止め輪（軸用：ISTW）

・位置決めしたい所の軸に円周溝を設け、この溝に入れて軸方向の動きを止めます。軸に取付けた時、止め輪の外周が真円になるため、引っかかりにくくなります。着脱には専用工具（プライヤー）が必要ですが、作業は簡単です。
・軸上の位置決めに使用します。軸と止め輪の外形が同芯になるので取り付け後穴部に組み付ける場合に使用します。生地で錆びやすい為、常に油のかかる環境下か耐食性を必要としない場所に使用します。

: #ボルト・ナット・ワッシャー

共通仕様

シリーズ	トメワ
材質	ばね用鋼
表面処理	燐酸塩皮膜

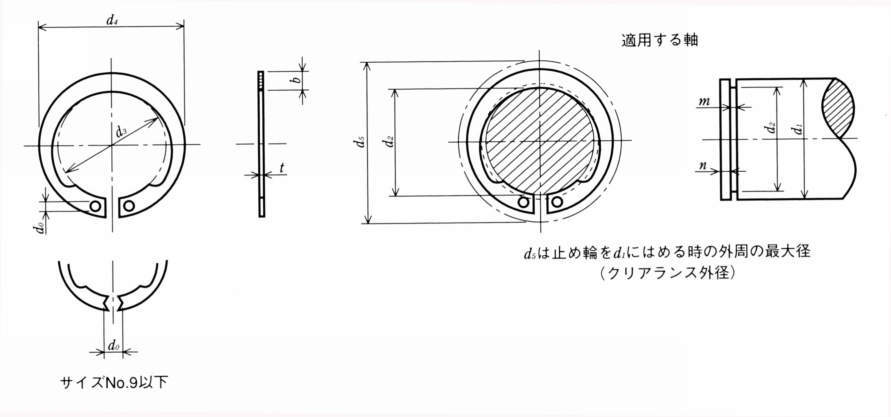

寸法図
カタログ・チラシ

詳細仕様

前へ

次へ

40件中 21-30件
表示件数

仕様
価格・納期

40件の型式

型式	呼び径	入数	止め輪（mm）					止め輪（mm）			d₅ （mm）	適用する穴（mm）
			d₃		d₄ 参考	t		b	d₀	普通寸法差		d₁	d₂		m		n 最小
			基本寸法	寸法差	d₄ 参考	基本寸法	寸法差	b	d₀	普通寸法差		d₁	基本寸法	寸法差	基本寸法	寸法差	n 最小
SC18-10	18	10	16.5	±0.18	21.9	1.2	±0.06	2.7	1.5	±0.3	24.2	18	17	⁰_−0.11	1.35	^＋0.14₀	1.5
SC18-50	18	50	16.5	±0.18	21.9	1.2	±0.06	2.7	1.5	±0.3	24.2	18	17	⁰_−0.11	1.35	^＋0.14₀	1.5
SC19-10	19	10	17.5	±0.18	23.1	1.2	±0.06	2.8	1.5	±0.3	25.4	19	18	⁰_−0.11	1.35	^＋0.14₀	1.5
SC19-50	19	50	17.5	±0.18	23.1	1.2	±0.06	2.8	1.5	±0.3	25.4	19	18	⁰_−0.11	1.35	^＋0.14₀	1.5
SC20	20	1	18.5	±0.2	24.3	1.2	±0.06	2.9	1.5	±0.3	27	20	19	⁰_−0.21	1.35	^＋0.14₀	1.5
SC20-50	20	50	18.5	±0.2	24.3	1.2	±0.06	2.9	1.5	±0.3	27	20	19	⁰_−0.21	1.35	^＋0.14₀	1.5
SC21	21	1	19.5	±0.2	25.5	1.2	±0.06	3	1.5	±0.4	28	21	20	⁰_−0.21	1.35	^＋0.14₀	1.5
SC21-50	21	50	19.5	±0.2	25.5	1.2	±0.06	3	1.5	±0.4	28	21	20	⁰_−0.21	1.35	^＋0.14₀	1.5
SC22	22	1	20.5	±0.2	26.5	1.2	±0.06	3	1.5	±0.4	29	22	21	⁰_−0.21	1.35	^＋0.14₀	1.5
SC22-50	22	50	20.5	±0.2	26.5	1.2	±0.06	3	1.5	±0.4	29	22	21	⁰_−0.21	1.35	^＋0.14₀	1.5

・tは素材厚さです。

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
SC18-10	SC18-10	C	700	-	在庫品
SC18-50	SC18-50	C	1,590	-	在庫品
SC19-10	SC19-10	C	740	-	在庫品
SC19-50	SC19-50	C	1,550	-	在庫品
SC20	SC20	P	110	-	在庫品
SC20-50	SC20-50	C	1,720	-	在庫品
SC21	SC21	P	120	-	在庫品
SC21-50	SC21-50	C	1,830	-	在庫品
SC22	SC22	P	120	-	在庫品
SC22-50	SC22-50	C	1,830	-	在庫品
