ISCP スプリングピン（ロールピン）

・割れ目を持った円筒状のピンで打込んだ時に割れ目の隙間が少し残る状態になります。弾性を利用するので、穴はドリル加工でよく、平行ピンに比べ低コストで済みます。真円度が出ているので、円周全面が接触します。
・あまり精度を要しない部品を締結する場合の位置決めに又、フックのピンとしても利用できます。

: #ボルト・ナット・ワッシャー

共通仕様

シリーズ	スプリングピン
材質	ばね用鋼
表面処理	燐酸塩皮膜

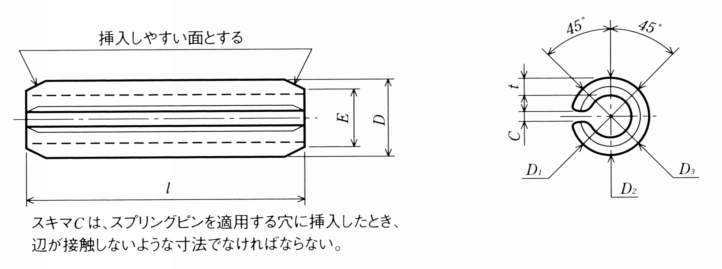

寸法図
カタログ・チラシ

詳細仕様

前へ

次へ

318件中 111-120件
表示件数

仕様
価格・納期

318件の型式

型式	呼び径	長さ l （mm）	入数	各部寸法（mm）				二重せん断荷重（kgf）	適用する穴（mm）
				D		t 基本寸法	E 最大		径	寸法差
				最大	最小	t 基本寸法	E 最大		径	寸法差
ISCP4-40-10	4	40	10	4.4	4.2	0.8	3.9	1130	4	^＋0.12₀
ISCP4-40-100	4	40	100	4.4	4.2	0.8	3.9	1130	4	^＋0.12₀
ISCP4-45-10	4	45	10	4.4	4.2	0.8	3.9	1130	4	^＋0.12₀
ISCP4-45-100	4	45	100	4.4	4.2	0.8	3.9	1130	4	^＋0.12₀
ISCP4-50-10	4	50	10	4.4	4.2	0.8	3.9	1130	4	^＋0.12₀
ISCP4-50-100	4	50	100	4.4	4.2	0.8	3.9	1130	4	^＋0.12₀
ISCP4.5-10-10	4.5	10	10	4.84	4.7	0.9	4.3	1425	4.5	^＋0.12₀
ISCP4.5-10-100	4.5	10	100	4.84	4.7	0.9	4.3	1425	4.5	^＋0.12₀
ISCP4.5-12-10	4.5	12	10	4.84	4.7	0.9	4.3	1425	4.5	^＋0.12₀
ISCP4.5-12-100	4.5	12	100	4.84	4.7	0.9	4.3	1425	4.5	^＋0.12₀

・D最大はピンの円周上における最大値とし、D最小はD<sub>1</sub>、D<sub>2</sub>、D<sub>3</sub>の平均値とする。

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
ISCP4-40-10	ISCP4-40-10	C	820	-	在庫品
ISCP4-40-100	ISCP4-40-100	C	3,170	-	在庫品
ISCP4-45-10	ISCP4-45-10	C	980	-	在庫品
ISCP4-45-100	ISCP4-45-100	C	3,420	-	在庫品
ISCP4-50-10	ISCP4-50-10	C	1,140	-	在庫品
ISCP4-50-100	ISCP4-50-100	C	3,460	-	在庫品
ISCP4.5-10-10	ISCP4.5-10-10	C	490	-	在庫品
ISCP4.5-10-100	ISCP4.5-10-100	C	2,650	-	在庫品
ISCP4.5-12-10	ISCP4.5-12-10	C	520	-	在庫品
ISCP4.5-12-100	ISCP4.5-12-100	C	2,500	-	在庫品
