ユーエイキャスター｜レベリングキャスター（プレート式） GD-F

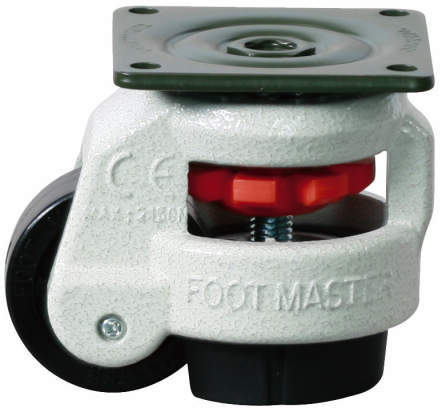

GD-60-F-NYN

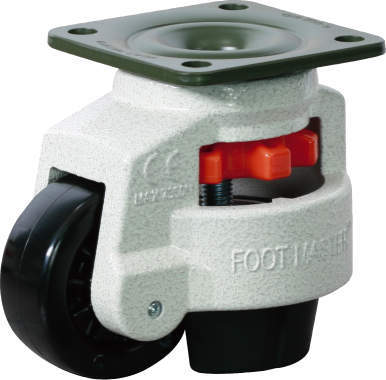

  • GD-60-F-NYN

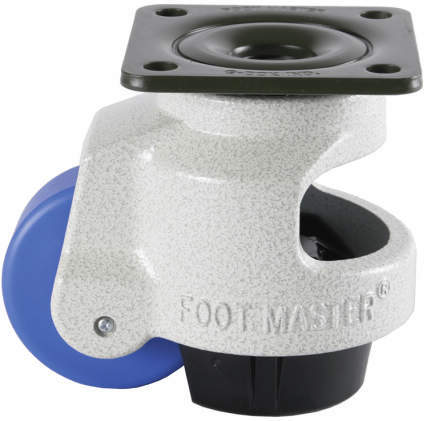

  • GD-100-F-NYN

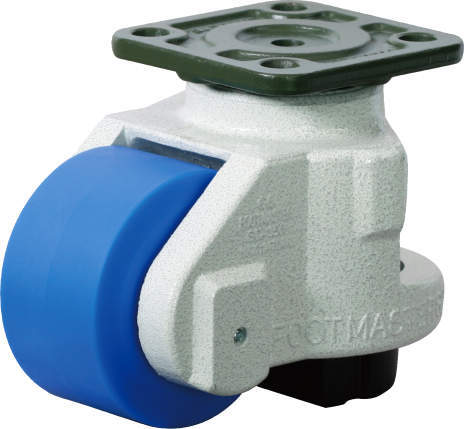

  • GD-120F-MCN-CAL

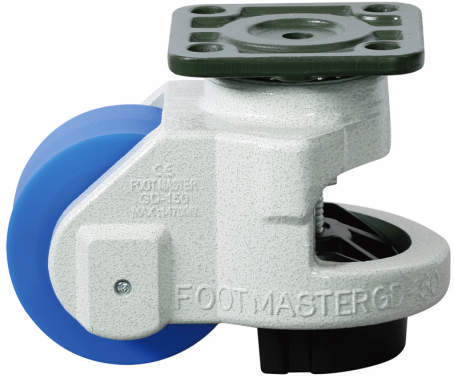

  • GD-150-F-MCN

  • GD-150-F-MCN

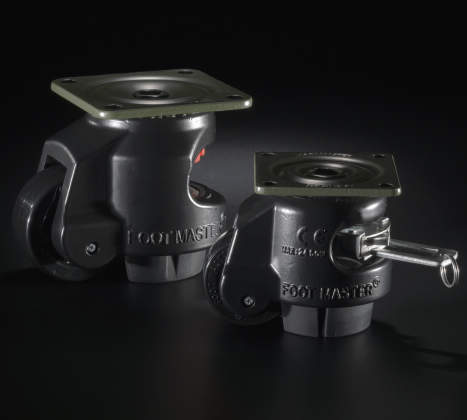

  • 特注仕様；ブラック塗装

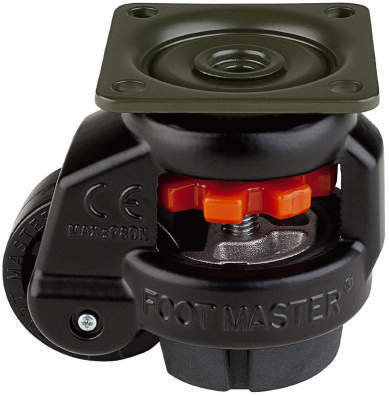

  • 特注仕様；ブラック塗装

■"機能性"と”強さ”を兼ね備えたレベリングキャスター
・レベリングキャスターは、キャスターとアジャスターを一体型にした製品です。
・機械装置の設置の際に、移動時はキャスターとして、設置場所が定まれば、即時にアジャスター機能でレベル合わせを行うことが可能です。
・度々レイアウト変更が必要な生産設備などにも最適なキャスターです。

■グリップボルト式 ＋ 六角ボルト式
・グリップボルト真下に六角ボルトが設置されています。
・無負荷時はグリップボルトを、パッドに荷重が負荷された時点で六角ボルト（スパナ使用）を回転させることで、簡単にすばやくレベリング調整が可能です。

■六角ボルト式
・スパナでボルトを回転させることで、レベリング調整が可能です。

■Fタイプ（プレート式）

■お客様のご要望に応じて、特殊仕様も承ります
・ブラック塗装、帯電防止素材・亜鉛メッキ仕様、ウレタン・ノーマーキング仕様など

#キャスター
  • 動画
  • CAD

CADメーカーTOP

詳細仕様

前へ
次へ

  • 14件中 1-10件

  • 表示件数

14件の型式

型式 シリーズ サイズ 金具 アジャスタタイプ 材質 表面処理 車輪 車輪径
(mm)		 車幅
(mm)		 取付高
(mm)		 調節量
(mm)		 取付座
(mm)		 取付寸法
(mm)		 穴径
(mm)		 偏心
(mm)		 許容荷重
(kg)
タイプ 取付方式 本体 上部プレート ハンドル ゴムパッド 記号 素材
GD-40-F-NYN GD-F 40 自在車 プレート式 グリップボルト式＋六角ボルト式 アルミニウム プレススチール ABS NBR 粉体塗装・亜鉛メッキ NYN ナイロン 42 20 71 10 55×55 42×42 6.5 30 50
GD-60-F-NYN GD-F 60 自在車 プレート式 グリップボルト式＋六角ボルト式 アルミニウム プレススチール ABS NBR 粉体塗装・亜鉛メッキ NYN ナイロン 50 25 82 10 73×73 58×58 7 36 250
GD-80-F-NYN GD-F 80 自在車 プレート式 グリップボルト式＋六角ボルト式 アルミニウム プレススチール ABS NBR 粉体塗装・亜鉛メッキ NYN ナイロン 63 28 103 15 90×90 70×70 9 46 500
GD-100-F-NYN GD-F 100 自在車 プレート式 グリップボルト式＋六角ボルト式 アルミニウム プレススチール ABS NBR 粉体塗装・亜鉛メッキ NYN ナイロン 75 30 120 12 95×95 70×70 11 53 750
GD-120-F-NYN-CAL GD-F 120 自在車 プレート式 六角ボルト式 アルミニウム プレススチール - アルミニウム 粉体塗装・亜鉛メッキ NYN ナイロン 75 30 120 12 95×95 70×70 11 52 1000
GD-40-F-MCN GD-F 40 自在車 プレート式 グリップボルト式＋六角ボルト式 アルミニウム プレススチール ABS NBR 粉体塗装・亜鉛メッキ MCN MCナイロン 42 20 71 10 55×55 42×42 6.5 30 50
GD-60-F-MCN GD-F 60 自在車 プレート式 グリップボルト式＋六角ボルト式 アルミニウム プレススチール ABS NBR 粉体塗装・亜鉛メッキ MCN MCナイロン 50 25 82 10 73×73 58×58 7 36 250
GD-80-F-MCN GD-F 80 自在車 プレート式 グリップボルト式＋六角ボルト式 アルミニウム プレススチール ABS NBR 粉体塗装・亜鉛メッキ MCN MCナイロン 63 28 103 15 90×90 70×70 9 46 500
GD-100-F-MCN GD-F 100 自在車 プレート式 グリップボルト式＋六角ボルト式 アルミニウム プレススチール ABS NBR 粉体塗装・亜鉛メッキ MCN MCナイロン 75 30 120 12 95×95 70×70 11 53 750
GD-120-F-MCN-CAL GD-F 120 自在車 プレート式 六角ボルト式 アルミニウム プレススチール - アルミニウム 粉体塗装・亜鉛メッキ MCN MCナイロン 75 30 120 12 95×95 70×70 11 52 1000

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
GD-40-F-NYN GD-40-F-NYN P 2,050 - -
GD-60-F-NYN GD-60-F-NYN P 2,570 - 在庫品
GD-80-F-NYN GD-80-F-NYN P 3,890 - 在庫品
GD-100-F-NYN GD-100-F-NYN P 4,660 - 在庫品
GD-120-F-NYN-CAL GD-120-F-NYN-CAL P 5,580 - 在庫品
GD-40-F-MCN GD-40-F-MCN P 2,490 - -
GD-60-F-MCN GD-60-F-MCN P 3,080 - -
GD-80-F-MCN GD-80-F-MCN P 4,590 - -
GD-100-F-MCN GD-100-F-MCN P 5,590 - -
GD-120-F-MCN-CAL GD-120-F-MCN-CAL P 6,590 - -
