ユーエイキャスター（低床重荷重）｜自在車（ダブルベアリング） ねじ込み式 HT-S型（シングルストッパー付）

HT-50GNBS

  • HT-50GNBS

  • HT-75GNBS

  • HT-75MCS

  • HT-75MCES

  • HT-75PBS

■低床重荷重向け（ショートスター）
・超低床で支える、縁の下の力持ち。
・重積載にも強い頑強さをもつハイスペックモデル。

■自在車
・旋回部と車輪が回転するキャスターです。

■ねじ込み式
・ステムにねじが切られており、直接ねじ込んで取付けるタイプのキャスターです。

■ダブルベアリング（軸受二段構造タイプ）
・旋回部の軸受を二段にすることで、よりスムーズな旋回が可能な構造です。

■シングルストッパー
・車輪の回転のみをロックするストッパーです。

■三価ユニクロ仕上
・環境対応の皮膜処理（三価クロム化成処理）で、ユニクロは青白い光沢のある色調仕上です。

#キャスター

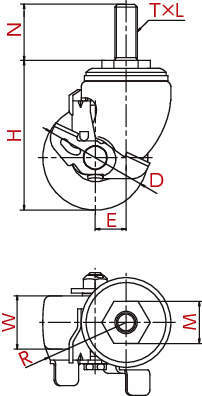

  • 寸法図
  • CAD

CADメーカーTOP

詳細仕様

前へ
次へ

  • 22件中 1-10件

  • 表示件数

22件の型式

  • HT-S型

型式 シリーズ 金具 車輪 許容荷重
(daN)		 車輪径
D
(mm)		 車幅
W
(mm)		 取付高
H
(mm)		 ねじ×長さ
T×N
(mm)		 ピッチ
山数
L		 対辺
M
(mm)		 偏心
E
(mm)		 旋回半径
R
(mm)
タイプ ストッパー 取付座 仕上・材質 記号 材質
HT-50GNBS,M16×40 HT-S 自在車（ダブルベアリング） シングルストッパー付 ねじ込み式 三価ユニクロ仕上 GNB 強化ナイロン 100 50 28 74 M16×40 2 23 25 65
HT-50GNBS,M20×40 HT-S 自在車（ダブルベアリング） シングルストッパー付 ねじ込み式 三価ユニクロ仕上 GNB 強化ナイロン 100 50 28 74 M20×40 2.5 30 25 65
HT-50MCS,M16×40 HT-S 自在車（ダブルベアリング） シングルストッパー付 ねじ込み式 三価ユニクロ仕上 MC モノマーキャストナイロン 100 50 25 74 M16×40 2 23 25 65
HT-50MCS,M20×40 HT-S 自在車（ダブルベアリング） シングルストッパー付 ねじ込み式 三価ユニクロ仕上 MC モノマーキャストナイロン 100 50 25 74 M20×40 2.5 30 25 65
HT-50MCES,M16×40 HT-S 自在車（ダブルベアリング） シングルストッパー付 ねじ込み式 三価ユニクロ仕上 MCE 導電性モノマーキャストナイロン 100 50 25 74 M16×40 2 23 25 65
HT-50MCES,M20×40 HT-S 自在車（ダブルベアリング） シングルストッパー付 ねじ込み式 三価ユニクロ仕上 MCE 導電性モノマーキャストナイロン 100 50 25 74 M20×40 2.5 30 25 65
HT-65GNBS,M16×40 HT-S 自在車（ダブルベアリング） シングルストッパー付 ねじ込み式 三価ユニクロ仕上 GNB 強化ナイロン(B入) 150 65 38 93 M16×40 2 30 22 67
HT-65GNBS,M20×40 HT-S 自在車（ダブルベアリング） シングルストッパー付 ねじ込み式 三価ユニクロ仕上 GNB 強化ナイロン(B入) 150 65 38 93 M20×40 2.5 30 22 67
HT-65MCS,M16×40 HT-S 自在車（ダブルベアリング） シングルストッパー付 ねじ込み式 三価ユニクロ仕上 MC モノマーキャストナイロン(B入) 150 65 38 93 M16×40 2 30 22 67
HT-65MCS,M20×40 HT-S 自在車（ダブルベアリング） シングルストッパー付 ねじ込み式 三価ユニクロ仕上 MC モノマーキャストナイロン(B入) 150 65 38 93 M20×40 2.5 30 22 67

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
HT-50GNBS,M16×40 HT-50GNBS-M16-40 P 3,320 - 在庫品
HT-50GNBS,M20×40 HT-50GNBS-M20-40 P 3,320 - 15日間
HT-50MCS,M16×40 HT-50MCS-M16-40 P 4,480 - 在庫品
HT-50MCS,M20×40 HT-50MCS-M20-40 P 4,480 - 15日間
HT-50MCES,M16×40 HT-50MCES-M16-40 P 6,435 - 15日間
HT-50MCES,M20×40 HT-50MCES-M20-40 P 6,435 - 15日間
HT-65GNBS,M16×40 HT-65GNBS-M16-40 P 4,210 - 在庫品
HT-65GNBS,M20×40 HT-65GNBS-M20-40 P 4,210 - 15日間
HT-65MCS,M16×40 HT-65MCS-M16-40 P 7,245 - 在庫品
HT-65MCS,M20×40 HT-65MCS-M20-40 P 7,245 - 在庫品
