AF-50
AF-50
AF-100
■アジャスターフット付キャスター（ロックスター）
・キャスターとアジャスターの機能を同時に備えたコンパクトな一体型でアジャスターの取付けが省けます。
・機械設置後に高さ調節が可能です。
・車輪とアジャスターフットが一体化のため、取付が容易です。
・耐震性に優れており、機械の長期固定におすすめです。
・機械装置などの運搬に最適です。
■自在車
・旋回部と車輪が回転するキャスターです。
■プレート式
・取付座がプレート状となっており、ねじやボルトで取付けるタイプのキャスター。
■ダブルベアリング（軸受二段構造タイプ）
・旋回部の軸受を二段にすることで、よりスムーズな旋回が可能な構造です。
■三価ユニクロ仕上
・環境対応の皮膜処理（三価クロム化成処理）で、ユニクロは青白い光沢のある色調仕上です。
4件の型式
AF型

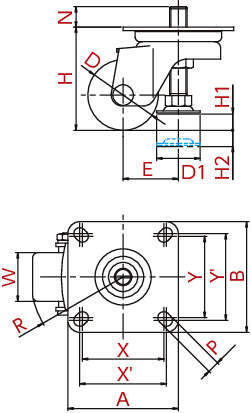

| 型式 | シリーズ | 金具 | 車輪 |
許容荷重 (daN) |
車輪径 D (mm) |
車幅 W (mm) |
取付高 H (mm) |
取付座 A×B (mm) |
取付寸法(mm) |
穴径 P (mm) |
偏心 E (mm) |
旋回半径 R (mm) |
長さ N (mm) |
アジャスターフット外径 D1 (mm) |
アジャスト量(mm) | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| タイプ | ストッパー | 取付座 | 仕上・材質 | 記号 | 材質 | X×Y | X'×Y' | H1 | H2 | ||||||||||||
| AF-50 | AF | 自在車（ダブルベアリング） | なし | プレート式 | 三価ユニクロ仕上 | - | 強化ナイロン(B入) | 250 | 50 | 45 | 74 | 102×102 | 80×80 | 75×75 | 11 | 46 | 73 | 19.6 | 40 | 15 | 15 |
| AF-65 | AF | 自在車（ダブルベアリング） | なし | プレート式 | 三価ユニクロ仕上 | - | 強化ナイロン(B入) | 250 | 65 | 45 | 95 | 102×102 | 80×80 | 75×75 | 11 | 51 | 84 | 18.8 | 40 | 15 | 15 |
| AF-75 | AF | 自在車（ダブルベアリング） | なし | プレート式 | 三価ユニクロ仕上 | - | モノマーキャストナイロン(B入) | 300 | 75 | 45 | 120 | 140×140 | 115×115 | 105×105 | 11.5 | 56 | 95 | - | 40 | 15 | 15 |
| AF-100 | AF | 自在車（ダブルベアリング） | なし | プレート式 | 三価ユニクロ仕上 | - | モノマーキャストナイロン(B入) | 300 | 100 | 45 | 145 | 140×140 | 115×115 | 105×105 | 11.5 | 65 | 116 | - | 40 | 15 | 15 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| AF-50 | AF-50 | P | 4,450 | 在庫品 | 15日間 |
| AF-65 | AF-65 | P | 5,080 | 在庫品 | 15日間 |
| AF-75 | AF-75 | P | 15,360 | - | 在庫品 |
| AF-100 | AF-100 | P | 20,790 | - | 在庫品 |
