ユーエイキャスター（アジャスターフット付）｜自在車（ダブルベアリング） プレート式 HG-AF型

HG-GNB-AF

  • HG-GNB-AF

  • HG-MC-AF

  • HG-75MCE-AF

  • HG-75AU-AF

  • HG-PB-AF

■アジャスターフット付キャスター（ロックスター）
・キャスターとアジャスターの機能を同時に備えたコンパクトな一体型でアジャスターの取付けが省けます。
・機械設置後に高さ調節が可能です。
・車輪とアジャスターフットが一体化のため、取付が容易です。
・耐震性に優れており、機械の長期固定におすすめです。
・機械装置などの運搬に最適です。

■自在車
・旋回部と車輪が回転するキャスターです。

■プレート式
・取付座がプレート状となっており、ねじやボルトで取付けるタイプのキャスター。

■ダブルベアリング（軸受二段構造タイプ）
・旋回部の軸受を二段にすることで、よりスムーズな旋回が可能な構造です。

■三価ユニクロ仕上
・環境対応の皮膜処理（三価クロム化成処理）で、ユニクロは青白い光沢のある色調仕上です。

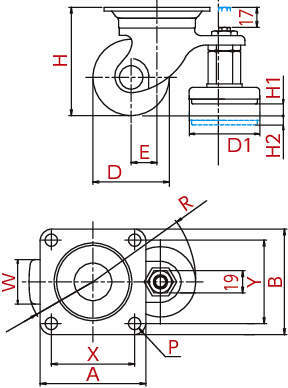

  • 寸法図
  • CAD

CADメーカーTOP

詳細仕様

前へ
次へ

  • 8件中 1-8件

  • 表示件数

8件の型式

  • HG-AF型

型式 シリーズ 金具 車輪 許容荷重
(daN)		 車輪径
D
(mm)		 車幅
W
(mm)		 取付高
H
(mm)		 取付座
A×B
(mm)		 取付寸法
X×Y
(mm)		 穴径
P
(mm)		 偏心
E
(mm)		 旋回半径
R
(mm)		 アジャスターフット外径
D1
(mm)		 アジャスト量(mm)
タイプ ストッパー 取付座 仕上・材質 記号 材質 H1 H2
HG-65GNB-AF HG-AF 自在車（ダブルベアリング） なし プレート式 三価ユニクロ仕上 GNB 強化ナイロン(B入) 300 65 38 92 90×90 71×71 10.5 22 88 60 10 8
HG-65MC-AF HG-AF 自在車（ダブルベアリング） なし プレート式 三価ユニクロ仕上 MC モノマーキャストナイロン(B入) 300 65 38 92 90×90 71×71 10.5 22 88 60 10 8
HG-65MCE-AF HG-AF 自在車（ダブルベアリング） なし プレート式 三価ユニクロ仕上 MCE 導電性モノマーキャストナイロン(B入) 300 65 38 92 90×90 71×71 10.5 22 88 60 10 8
HG-65PB-AF HG-AF 自在車（ダブルベアリング） なし プレート式 三価ユニクロ仕上 PB フェノール(B入) 300 65 38 92 90×90 71×71 10.5 22 88 60 10 8
HG-75GNB-AF HG-AF 自在車（ダブルベアリング） なし プレート式 三価ユニクロ仕上 GNB 強化ナイロン(B入) 320 75 38 106 90×90 71×71 10.5 22 88 60 15 10
HG-75MC-AF HG-AF 自在車（ダブルベアリング） なし プレート式 三価ユニクロ仕上 MC モノマーキャストナイロン(B入) 320 75 38 106 90×90 71×71 10.5 22 88 60 15 10
HG-75MCE-AF HG-AF 自在車（ダブルベアリング） なし プレート式 三価ユニクロ仕上 MCE 導電性モノマーキャストナイロン(B入) 320 75 38 106 90×90 71×71 10.5 22 88 60 15 10
HG-75PB-AF HG-AF 自在車（ダブルベアリング） なし プレート式 三価ユニクロ仕上 PB フェノール(B入) 320 75 38 106 90×90 71×71 10.5 22 88 60 15 10

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
HG-65GNB-AF HG-65GNB-AF P 5,480 - 在庫品
HG-65MC-AF HG-65MC-AF P 7,740 - 15日間
HG-65MCE-AF HG-65MCE-AF P 13,135 - 在庫品
HG-65PB-AF HG-65PB-AF P 6,160 - 15日間
HG-75GNB-AF HG-75GNB-AF P 5,750 - 在庫品
HG-75MC-AF HG-75MC-AF P 9,325 - 在庫品
HG-75MCE-AF HG-75MCE-AF P 14,775 - 在庫品
HG-75PB-AF HG-75PB-AF P 7,220 - 15日間
