アジャスターボルト｜HARMONIE Dシリーズ（壁寄用） D

D

D
D

このページをプリント
CADをダウンロード
価格・納期を確認

■台座部をD型にカットすることで機械同士の干渉を防ぎ、省スペースで安全な設置ができます

■壁寄用

■RoHS10指令対応

: #アジャスター

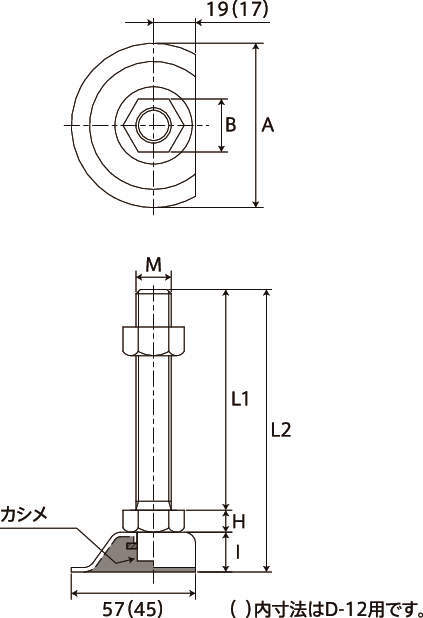

寸法図
カタログ・チラシ
資料
CAD

D・D-S

一覧を見る

使用例

CADメーカーTOP

2D
3D

詳細仕様

前へ

次へ

35件中 11-20件
表示件数

仕様
価格・納期

35件の型式

型式	シリーズ	タイプ	寸法(mm)							質量 (g)	耐荷重 (kgf)	材質		表面処理
			M(並目)	L1	L2	H	I	A	B			ボルト・ナット	受皿
			M(並目)	L1	L2	H	I	A	B			ボルト・ナット	受皿
D-16-150	D	三価クロメート処理	M16	150	178	10	18	75	24	340	500	SS400相当	SS圧延鋼板(2t)	三価クロメート
D-16-180	D	三価クロメート処理	M16	180	208	10	18	75	24	380	500	SS400相当	SS圧延鋼板(2t)	三価クロメート
D-16-200	D	三価クロメート処理	M16	200	228	10	18	75	24	405	500	SS400相当	SS圧延鋼板(2t)	三価クロメート
D-20-100	D	三価クロメート処理	M20	100	131	13	18	75	30	435	500	SS400相当	SS圧延鋼板(2t)	三価クロメート
D-20-130	D	三価クロメート処理	M20	130	161	13	18	75	30	495	500	SS400相当	SS圧延鋼板(2t)	三価クロメート
D-20-150	D	三価クロメート処理	M20	150	181	13	18	75	30	540	500	SS400相当	SS圧延鋼板(2t)	三価クロメート
D-20-180	D	三価クロメート処理	M20	180	211	13	18	75	30	600	500	SS400相当	SS圧延鋼板(2t)	三価クロメート
D-20-200	D	三価クロメート処理	M20	200	231	13	18	75	30	640	500	SS400相当	SS圧延鋼板(2t)	三価クロメート
D-12-50S	D-S	オールステンレス	M12	50	72	8	14	55	19	130	500	SUS304相当	SUS304鋼板(2t)	パシペート
D-12-75S	D-S	オールステンレス	M12	75	97	8	14	55	19	150	500	SUS304相当	SUS304鋼板(2t)	パシペート

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
D-16-150	D-16-150	P	1,930	在庫品	10日間
D-16-180	D-16-180	P	2,080	-	10日間
D-16-200	D-16-200	P	2,210	-	10日間
D-20-100	D-20-100	P	2,180	-	10日間
D-20-130	D-20-130	P	2,440	-	10日間
D-20-150	D-20-150	P	2,560	-	10日間
D-20-180	D-20-180	P	2,690	-	10日間
D-20-200	D-20-200	P	3,110	-	10日間
D-12-50S	D-12-50S	P	3,680	-	10日間
D-12-75S	D-12-75S	P	3,680	-	10日間
