VUWR
VUWR
■ニューV-Lokは精密継手メーカーとして、長年の経験によって蓄積した、設計ノウハウ生産技術を駆使して量産された、優れた性能、品質を有する2圧縮リング方式の継手です。
■基本的な構成部品は、ステンレス鋼 （ASTM316, F316）のボディ、フロントリング、バックリング、ナットの4点です。
■ニューV-Lokは、最先端の生産技術で優れたコストパフォーマンスを実現します。
■ニューV-Lokは、チューブを差込み、ナットを締付けるだけで接続ができるため、特殊工具及び火気を必要としません。
■ダブルリング独特の相互連動作用によって、リングが有効に塑性変形して、チューブを強固に圧縮するため、非常に高い耐圧性が得られます。
38件の型式
VUWR

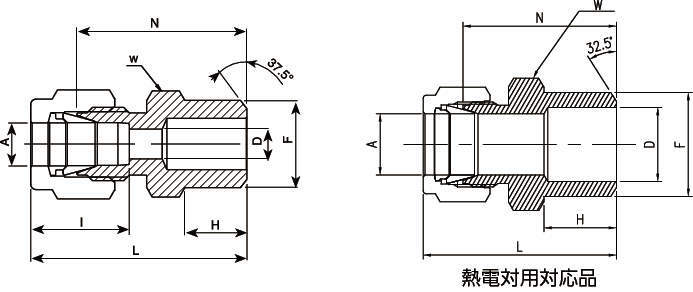

| 型式 | タイプ | 仕様 | 呼び径A | パイプサイズF | D | W | N | H | L | I | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) | |||
| VUWR-6.35×10.3-V | チューブ（インチサイズ）とパイプ（ANSI） | - | 1/4" | 6.35 | 1/8" | 10.3 | 0.19" | 4.8 | 1/2" | 12.7 | 1" | 25.4 | 0.38" | 9.7 | 1.29" | 32.8 | 0.6" | 15.2 |
| VUWR-6.35×13.7-V | チューブ（インチサイズ）とパイプ（ANSI） | - | 1/4" | 6.35 | 1/4" | 13.7 | 0.19" | 4.8 | 9/16" | 14.3 | 1.2" | 30.6 | 0.56" | 14.2 | 1.5" | 38 | 0.6" | 15.2 |
| VUWR-7.93×13.7-V | チューブ（インチサイズ）とパイプ（ANSI） | - | 5/16" | 7.93 | 1/4" | 13.7 | 0.25" | 6.4 | 9/16" | 14.3 | 1.23" | 31.3 | 0.56" | 14.2 | 1.52" | 38.7 | 0.64" | 16.3 |
| VUWR-9.52×13.7-V | チューブ（インチサイズ）とパイプ（ANSI） | - | 3/8" | 9.52 | 1/4" | 13.7 | 0.28" | 7.1 | 5/8" | 15.9 | 1.28" | 32.5 | 0.56" | 14.2 | 1.57" | 39.9 | 0.66" | 16.8 |
| VUWR-9.52×17.1-V | チューブ（インチサイズ）とパイプ（ANSI） | - | 3/8" | 9.52 | 3/8" | 17.1 | 0.28" | 7.1 | 11/16" | 17.5 | 1.28" | 32.5 | 0.56" | 14.2 | 1.57" | 39.9 | 0.66" | 16.8 |
| VUWR-9.52×21.3-V | チューブ（インチサイズ）とパイプ（ANSI） | - | 3/8" | 9.52 | 1/2" | 21.3 | 0.28" | 7.1 | 7/8" | 22.2 | 1.53" | 38.9 | 0.75" | 19 | 1.82" | 46.3 | 0.66" | 16.8 |
| VUWR-9.52×26.7-V | チューブ（インチサイズ）とパイプ（ANSI） | - | 3/8" | 9.52 | 3/4" | 26.7 | 0.28" | 7.1 | 1・1/16" | 27 | 1.59" | 40.4 | 0.75" | 19 | 1.88" | 47.8 | 0.66 | 16.8 |
| VUWR-12.7×17.1-V | チューブ（インチサイズ）とパイプ（ANSI） | - | 1/2" | 12.7 | 3/8" | 17.1 | 0.41" | 10.4 | 13/16" | 20.6 | 1.31" | 33.3 | 0.56" | 14.2 | 1.71" | 43.4 | 0.9" | 22.9 |
| VUWR-12.7×21.3-V | チューブ（インチサイズ）とパイプ（ANSI） | - | 1/2" | 12.7 | 1/2" | 21.3 | 0.41" | 10.4 | 7/8" | 22.2 | 1.53" | 38.9 | 0.75" | 19 | 1.93" | 49 | 0.9" | 22.9 |
| VUWR-12.7×26.7-V | チューブ（インチサイズ）とパイプ（ANSI） | - | 1/2" | 12.7 | 3/4" | 26.7 | 0.41" | 10.4 | 1・1/16" | 27 | 1.59" | 40.4 | 0.75" | 19 | 1.99" | 50.5 | 0.9" | 22.9 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| VUWR-6.35×10.3-V | VUWR-6.35-10.3-V | P | 1,050 | - | - |
| VUWR-6.35×13.7-V | VUWR-6.35-13.7-V | P | 1,030 | - | - |
| VUWR-7.93×13.7-V | VUWR-7.93-13.7-V | P | 1,510 | - | - |
| VUWR-9.52×13.7-V | VUWR-9.52-13.7-V | P | 1,510 | - | - |
| VUWR-9.52×17.1-V | VUWR-9.52-17.1-V | P | 1,630 | - | - |
| VUWR-9.52×21.3-V | VUWR-9.52-21.3-V | P | 2,240 | - | - |
| VUWR-9.52×26.7-V | VUWR-9.52-26.7-V | P | 2,840 | - | - |
| VUWR-12.7×17.1-V | VUWR-12.7-17.1-V | P | 2,250 | - | - |
| VUWR-12.7×21.3-V | VUWR-12.7-21.3-V | P | 2,200 | - | - |
| VUWR-12.7×26.7-V | VUWR-12.7-26.7-V | P | 3,290 | - | - |
