VUWR
VUWR

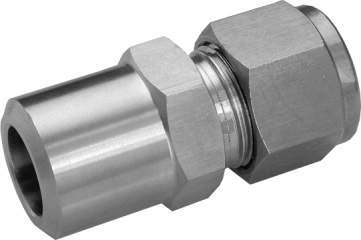

■V-Lokは精密継手メーカーとして、長年の経験によって蓄積した、設計ノウハウ生産技術を駆使して量産された、優れた性能、品質を有する2圧縮リング方式の継手です。
■基本的な構成部品は、ステンレス鋼 （ASTM316, F316）のボディ、フロントリング、バックリング、ナットの4点です。
■V-Lokは、最先端の生産技術で優れたコストパフォーマンスを実現します。
■V-Lokは、チューブを差込み、ナットを締付けるだけで接続ができるため、特殊工具及び火気を必要としません。
■ダブルリング独特の相互連動作用によって、リングが有効に塑性変形して、チューブを強固に圧縮するため、非常に高い耐圧性が得られます。
47件の型式
VUWR

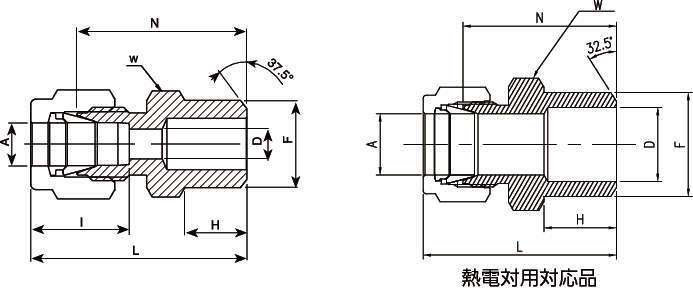

| 型式 | タイプ | 仕様 | 呼び径A | パイプサイズF | D | W | N | H | L | I | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) | |||
| VUWR-9.52×26.7-V | チューブ（インチサイズ）とパイプ（ANSI） | - | 3/8" | 9.52 | 3/4" | 26.7 | 0.28" | 7.1 | 1・1/16" | 27 | 1.59" | 40.4 | 0.75" | 19 | 1.88" | 47.8 | 0.66 | 16.8 |
| VUWR-12.7×17.1-V | チューブ（インチサイズ）とパイプ（ANSI） | - | 1/2" | 12.7 | 3/8" | 17.1 | 0.41" | 10.4 | 13/16" | 20.6 | 1.31" | 33.3 | 0.56" | 14.2 | 1.71" | 43.4 | 0.9" | 22.9 |
| VUWR-12.7×21.3-V | チューブ（インチサイズ）とパイプ（ANSI） | - | 1/2" | 12.7 | 1/2" | 21.3 | 0.41" | 10.4 | 7/8" | 22.2 | 1.53" | 38.9 | 0.75" | 19 | 1.93" | 49 | 0.9" | 22.9 |
| VUWR-12.7×26.7-V | チューブ（インチサイズ）とパイプ（ANSI） | - | 1/2" | 12.7 | 3/4" | 26.7 | 0.41" | 10.4 | 1・1/16" | 27 | 1.59" | 40.4 | 0.75" | 19 | 1.99" | 50.5 | 0.9" | 22.9 |
| VUWR-12.7×33.4-V | チューブ（インチサイズ）とパイプ（ANSI） | - | 1/2" | 12.7 | 1" | 33.4 | 0.41" | 10.4 | 1・3/8" | 34.9 | 1.87" | 47.5 | 0.94" | 23.9 | 2.27" | 57.6 | 0.9" | 22.9 |
| VUWR-15.88×21.3-V | チューブ（インチサイズ）とパイプ（ANSI） | - | 5/8" | 15.87 | 1/2" | 21.3 | 0.5" | 12.7 | 15/16" | 23.8 | 1.53" | 38.9 | 0.75" | 19 | 1.93" | 49 | 0.96" | 24.4 |
| VUWR-19.05×21.3-V | チューブ（インチサイズ）とパイプ（ANSI） | - | 3/4" | 19.05 | 1/2" | 21.3 | 0.53" | 13.5 | 1・1/16" | 27 | 1.53" | 38.9 | 0.75" | 19 | 1.93" | 49 | 0.96" | 24.4 |
| VUWR-19.05×26.7-V | チューブ（インチサイズ）とパイプ（ANSI） | - | 3/4" | 19.05 | 3/4" | 26.7 | 0.62" | 15.7 | 1・1/16" | 27 | 1.59" | 40.4 | 0.75" | 19 | 1.99" | 50.5 | 0.96" | 24.4 |
| VUWR-25.4×21.3-V | チューブ（インチサイズ）とパイプ（ANSI） | - | 1" | 25.4 | 1/2" | 21.3 | 0.53" | 13.5 | 1・3/8" | 34.9 | 1.68" | 42.7 | 0.75" | 19 | 2.16" | 54.9 | 1.23" | 31.2 |
| VUWR-25.4×33.4-V | チューブ（インチサイズ）とパイプ（ANSI） | - | 1" | 25.4 | 1" | 33.4 | 0.88" | 22.4 | 1・3/8" | 34.9 | 1.97" | 50 | 0.94" | 23.9 | 2.45" | 62.2 | 1.23" | 31.2 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| VUWR-9.52×26.7-V | VUWR-9.52-26.7-V | P | 2,840 | - | - |
| VUWR-12.7×17.1-V | VUWR-12.7-17.1-V | P | 2,250 | - | - |
| VUWR-12.7×21.3-V | VUWR-12.7-21.3-V | P | 2,200 | - | - |
| VUWR-12.7×26.7-V | VUWR-12.7-26.7-V | P | 3,290 | - | - |
| VUWR-12.7×33.4-V | VUWR-12.7-33.4-V | P | 7,940 | - | - |
| VUWR-15.88×21.3-V | VUWR-15.88-21.3-V | P | 2,600 | - | - |
| VUWR-19.05×21.3-V | VUWR-19.05-21.3-V | P | 4,650 | - | - |
| VUWR-19.05×26.7-V | VUWR-19.05-26.7-V | P | 3,680 | - | - |
| VUWR-25.4×21.3-V | VUWR-25.4-21.3-V | P | 7,390 | - | - |
| VUWR-25.4×33.4-V | VUWR-25.4-33.4-V | P | 7,090 | - | - |
