ハンマーキャスター
220E-UR50
220E-UR50
220E-UR100
215E-R75
215E-RP125
・取付けベースが無くてもアングルフレーム等に取付けが可能なコーナーキャスターです。
・コーナーキャスターは他に220G/220Sがあります。
・220E/215E-U・UR・MC40mmは車輪径38mmを使用の為、取付け高さ（Hmm）は57mmとなります。
・スチール製
・RoHS適合品
＜使用例＞
・スチールラックや軽量機械などのさまざまなコーナーで使用されています。
94件の型式
220E（40・50・65・75mm）
220E（85・100・125・150mm）
215E（40・50・65・75mm）
215E（85・100・125・150mm）

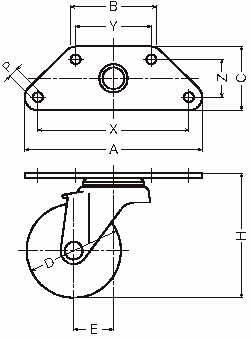

| 型式 | タイプ |
車輪径 D (mm) |
車幅 (mm) |
車輪構成 |
許容荷重 1個 (daN) |
取付高 H (mm) |
取付座 A×B×C (mm) |
取付寸法 X×Y×Z (mm) |
取付穴径 P (mm) |
S (mm) |
T (mm) |
U (mm) |
偏心 E (mm) |
旋回半径 (mm) |
使用車輪記号 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 215E-UB100 | 旋回・ストッパー付き | 100 | 27 | ウレタン車輪(熱可塑性) ナイロンホイール ローラーベアリング | 60 | 122 | 160×63×58 | 139×55×42 | 8.8 | 38.9 | 59.4 | 8.5 | 32 | 83 | 439E-UB |
| 215E-UB125 | 旋回・ストッパー付き | 125 | 27 | ウレタン車輪(熱可塑性) ナイロンホイール ローラーベアリング | 70 | 148 | 160×63×58 | 139×55×42 | 8.8 | 38.9 | 59.4 | 8.5 | 39 | 103 | 439E-UB |
| 215E-L50 | 旋回・ストッパー付き | 50 | 21 | エラストマー車輪 PPホイール | 30 | 66 | 94×45×34 | 80×40×20 | 5.2 | 28.3 | 28.3 | 7 | 21 | 58 | 429G-L |
| 215E-L65 | 旋回・ストッパー付き | 65 | 21 | エラストマー車輪 PPホイール | 30 | 84 | 94×45×34 | 80×40×20 | 5.2 | 28.3 | 28.3 | 7 | 24 | 62 | 429E-L |
| 215E-L75 | 旋回・ストッパー付き | 75 | 21 | エラストマー車輪 PPホイール | 40 | 93 | 94×45×34 | 80×40×20 | 5.2 | 28.3 | 28.3 | 7 | 29 | 68 | 429E-L |
| 215E-L85 | 旋回・ストッパー付き | 85 | 27 | エラストマー車輪 PPホイール | 50 | 103 | 160×63×58 | 139×55×42 | 8.8 | 38.9 | 59.4 | 8.5 | 28 | 74 | 429E-L |
| 215E-L100 | 旋回・ストッパー付き | 100 | 27 | エラストマー車輪 PPホイール | 50 | 122 | 160×63×58 | 139×55×42 | 8.8 | 38.9 | 59.4 | 8.5 | 32 | 83 | 429E-L |
| 215E-MC40 | 旋回・ストッパー付き | 38 | 17 | MCナイロン車輪 一体型 | 30 | 57 | 94×45×34 | 80×40×20 | 5.2 | 28.3 | 28.3 | 7 | 20 | 51 | 499G-MC |
| 215E-MC50 | 旋回・ストッパー付き | 50 | 20 | MCナイロン車輪 一体型 | 40 | 66 | 94×45×34 | 80×40×20 | 5.2 | 28.3 | 28.3 | 7 | 21 | 58 | 499G-MC |
| 215E-MC65 | 旋回・ストッパー付き | 65 | 20 | MCナイロン車輪 一体型 | 40 | 84 | 94×45×34 | 80×40×20 | 5.2 | 28.3 | 28.3 | 7 | 24 | 62 | 499E-MC |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| 215E-UB100 | 215E-UB100 | P | 2,330 | - | 5日間 |
| 215E-UB125 | 215E-UB125 | P | 2,720 | - | 5日間 |
| 215E-L50 | 215E-L50 | P | 720 | - | 5日間 |
| 215E-L65 | 215E-L65 | P | 800 | - | 5日間 |
| 215E-L75 | 215E-L75 | P | 880 | - | 5日間 |
| 215E-L85 | 215E-L85 | P | 1,370 | - | 5日間 |
| 215E-L100 | 215E-L100 | P | 1,420 | - | 5日間 |
| 215E-MC40 | 215E-MC40 | P | 1,950 | - | 5日間 |
| 215E-MC50 | 215E-MC50 | P | 2,160 | - | 5日間 |
| 215E-MC65 | 215E-MC65 | P | 2,470 | - | 5日間 |
