スイベルジョイント｜ストレートタイプ SJM

SJM

SJM

このページをプリント
CADをダウンロード
価格・納期を確認

■コンパクト、低トルクタイプを実現した油圧用のスイベルジョイントです。

■ストレートタイプ
・摺動部に鋼球を配置し容易に回転できる製品です。

■作動油を使用し油圧を伝える土木建設機械、工作機械及び一般産業機器の配管に広く使われています。
・特に、油圧の圧力配管に使用され、低速回転や揺動（往復回転運動）が出来る継手です。

■主に固定配管と高圧ホース連結に使用され、ホースの無理な取付防止や捩れ防止に役立ちます。

: #スイベルジョイント

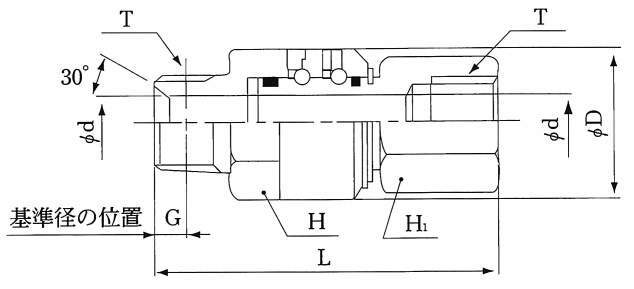

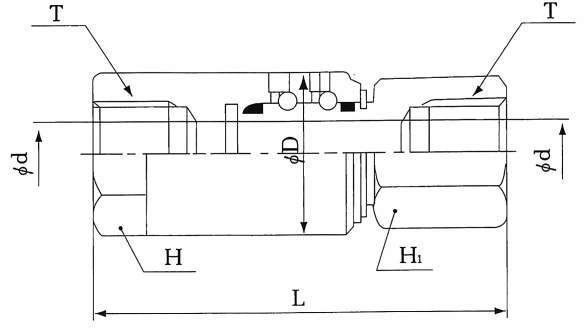

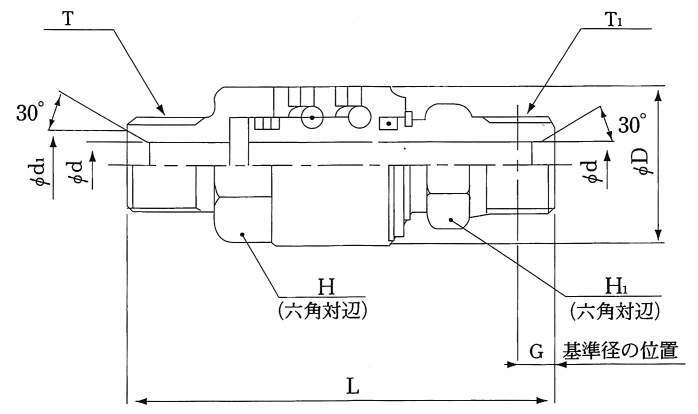

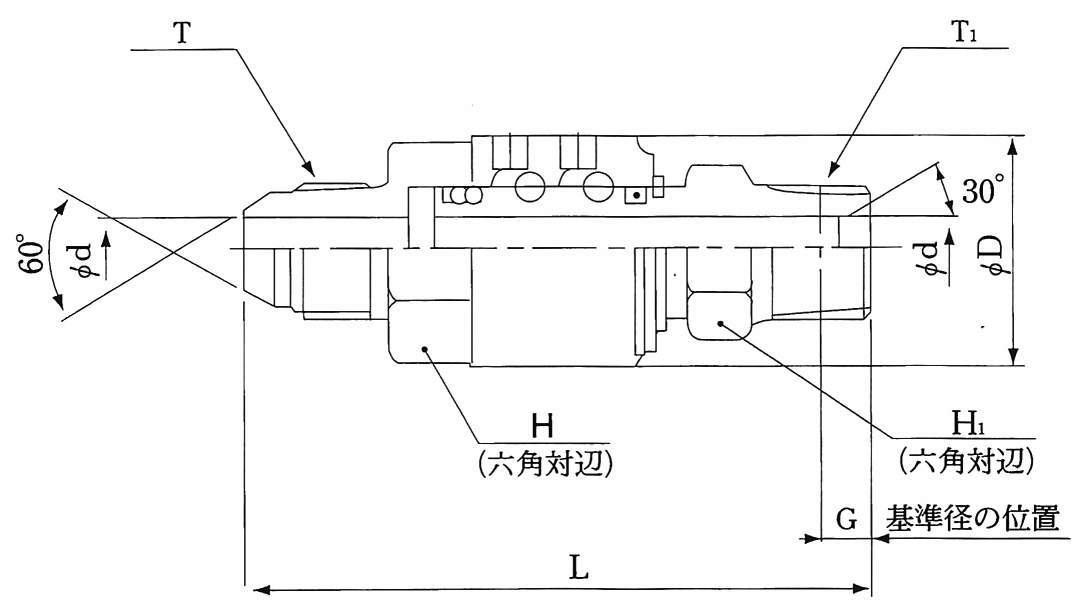

寸法図
カタログ・チラシ
CAD

一覧を見る

CADメーカーTOP

2D
3D

詳細仕様

前へ

次へ

42件中 1-10件
表示件数

仕様
価格・納期

42件の型式

型式	シリーズ	タイプ	形状	定格圧力 (MPa)	T	T1	d (mm)	d1 (mm)	D (mm)	L (mm)	六角対辺(mm)		基準径の位置 G (mm)
											H	H1
											H	H1
SJM402-402	スイベルジョイント	SJM4※※-4※※	ストレートタイプ	21	R1/4	-	5	-	25.5	約64	22	14	6.01
SJM403-403	スイベルジョイント	SJM4※※-4※※	ストレートタイプ	21	R3/8	-	8	-	28.5	約75	22	19	6.35
SJM404-404	スイベルジョイント	SJM4※※-4※※	ストレートタイプ	21	R1/2	-	11.5	-	33	約85	27	22	8.16
SJM406-406	スイベルジョイント	SJM4※※-4※※	ストレートタイプ	21	R3/4	-	16	-	42	約97	36	30	9.53
SJM408-408	スイベルジョイント	SJM4※※-4※※	ストレートタイプ	21	R1	-	20	-	47.5	約107	41	36	10.39
SJM410-410	スイベルジョイント	SJM4※※-4※※	ストレートタイプ	21	R1・1/4	-	26	-	58	約126.5	50	46	12.7
SJM402-502	スイベルジョイント	SJM4※※-5※※	ストレートタイプ	21	R1/4×Rc1/4	-	5	-	25.5	約61	22	19	6.01
SJM403-503	スイベルジョイント	SJM4※※-5※※	ストレートタイプ	21	R3/8×Rc3/8	-	8	-	28.5	約72	22	24	6.35
SJM404-504	スイベルジョイント	SJM4※※-5※※	ストレートタイプ	21	R1/2×Rc1/2	-	11.5	-	33	約82	27	30	8.16
SJM406-506	スイベルジョイント	SJM4※※-5※※	ストレートタイプ	21	R3/4×Rc3/4	-	16	-	42	約94	36	36	9.53

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
SJM402-402	SJM402-402	P	9,840	-	15日間
SJM403-403	SJM403-403	P	11,200	-	15日間
SJM404-404	SJM404-404	P	12,200	-	15日間
SJM406-406	SJM406-406	P	14,700	-	15日間
SJM408-408	SJM408-408	P	22,400	-	15日間
SJM410-410	SJM410-410	P	35,700	-	15日間
SJM402-502	SJM402-502	P	9,840	-	15日間
SJM403-503	SJM403-503	P	11,200	-	15日間
SJM404-504	SJM404-504	P	12,200	-	15日間
SJM406-506	SJM406-506	P	14,700	-	15日間
