スイベルジョイント｜ストレートタイプ SJM

SJM

SJM

このページをプリント
CADをダウンロード
価格・納期を確認

■コンパクト、低トルクタイプを実現した油圧用のスイベルジョイントです。

■ストレートタイプ
・摺動部に鋼球を配置し容易に回転できる製品です。

■作動油を使用し油圧を伝える土木建設機械、工作機械及び一般産業機器の配管に広く使われています。
・特に、油圧の圧力配管に使用され、低速回転や揺動（往復回転運動）が出来る継手です。

■主に固定配管と高圧ホース連結に使用され、ホースの無理な取付防止や捩れ防止に役立ちます。

: #スイベルジョイント

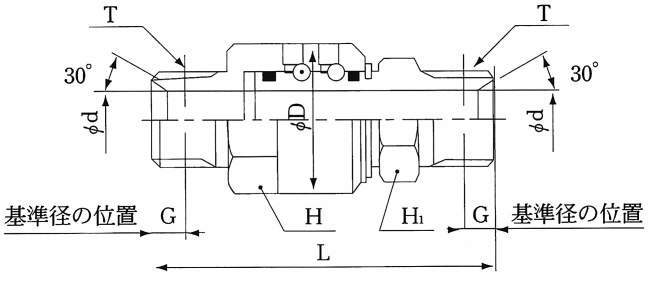

寸法図
カタログ・チラシ
CAD

一覧を見る

CADメーカーTOP

2D
3D

詳細仕様

前へ

次へ

42件中 11-20件
表示件数

仕様
価格・納期

42件の型式

型式	シリーズ	タイプ	形状	定格圧力 (MPa)	T	T1	d (mm)	d1 (mm)	D (mm)	L (mm)	六角対辺(mm)		基準径の位置 G (mm)
											H	H1
											H	H1
SJM408-508	スイベルジョイント	SJM4※※-5※※	ストレートタイプ	21	R1×Rc1	-	20	-	47.5	約104	41	46	10.39
SJM410-510	スイベルジョイント	SJM4※※-5※※	ストレートタイプ	21	R1・1/4×Rc1・1/4	-	26	-	58	約123.5	50	55	12.7
SJM502-502	スイベルジョイント	SJM5※※-5※※	ストレートタイプ	21	Rc1/4	-	5	-	25.5	約62	22	19	-
SJM503-503	スイベルジョイント	SJM5※※-5※※	ストレートタイプ	21	Rc3/8	-	8	-	28.5	約73	24	24	-
SJM504-504	スイベルジョイント	SJM5※※-5※※	ストレートタイプ	21	Rc1/2	-	11.5	-	33	約84	30	30	-
SJM506-506	スイベルジョイント	SJM5※※-5※※	ストレートタイプ	21	Rc3/4	-	16	-	42	約94	36	36	-
SJM508-508	スイベルジョイント	SJM5※※-5※※	ストレートタイプ	21	Rc1	-	20	-	-	約105	50	46	-
SJM510-510	スイベルジョイント	SJM5※※-5※※	ストレートタイプ	21	Rc1・1/4	-	26	-	-	約124	60	55	-
SJM602-402	スイベルジョイント	SJM6※※-4※※	ストレートタイプ	21	G1/4	R1/4	5	5	25.5	約66	22	14	6.01
SJM603-403	スイベルジョイント	SJM6※※-4※※	ストレートタイプ	21	G3/8	R3/8	8	8	28.5	約77.5	22	19	6.35

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
SJM408-508	SJM408-508	P	22,400	-	15日間
SJM410-510	SJM410-510	P	35,700	-	15日間
SJM502-502	SJM502-502	P	9,840	-	15日間
SJM503-503	SJM503-503	P	11,200	-	15日間
SJM504-504	SJM504-504	P	12,200	-	15日間
SJM506-506	SJM506-506	P	14,700	-	15日間
SJM508-508	SJM508-508	P	22,400	-	15日間
SJM510-510	SJM510-510	P	35,700	-	15日間
SJM602-402	SJM602-402	P	10,200	-	15日間
SJM603-403	SJM603-403	P	11,600	-	15日間
