AFU-5050-5

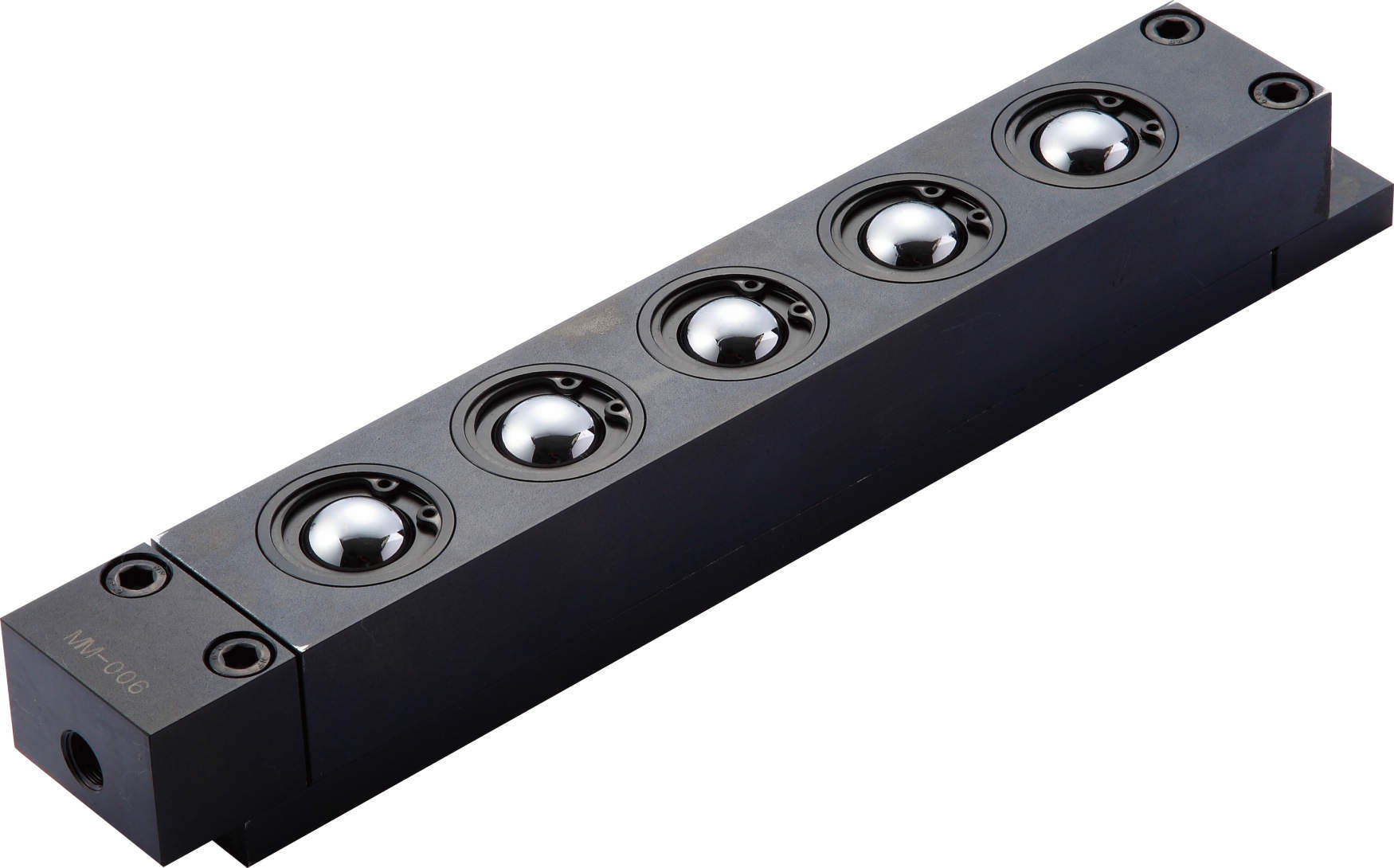

AFU-5050-5
AFU-5050-10

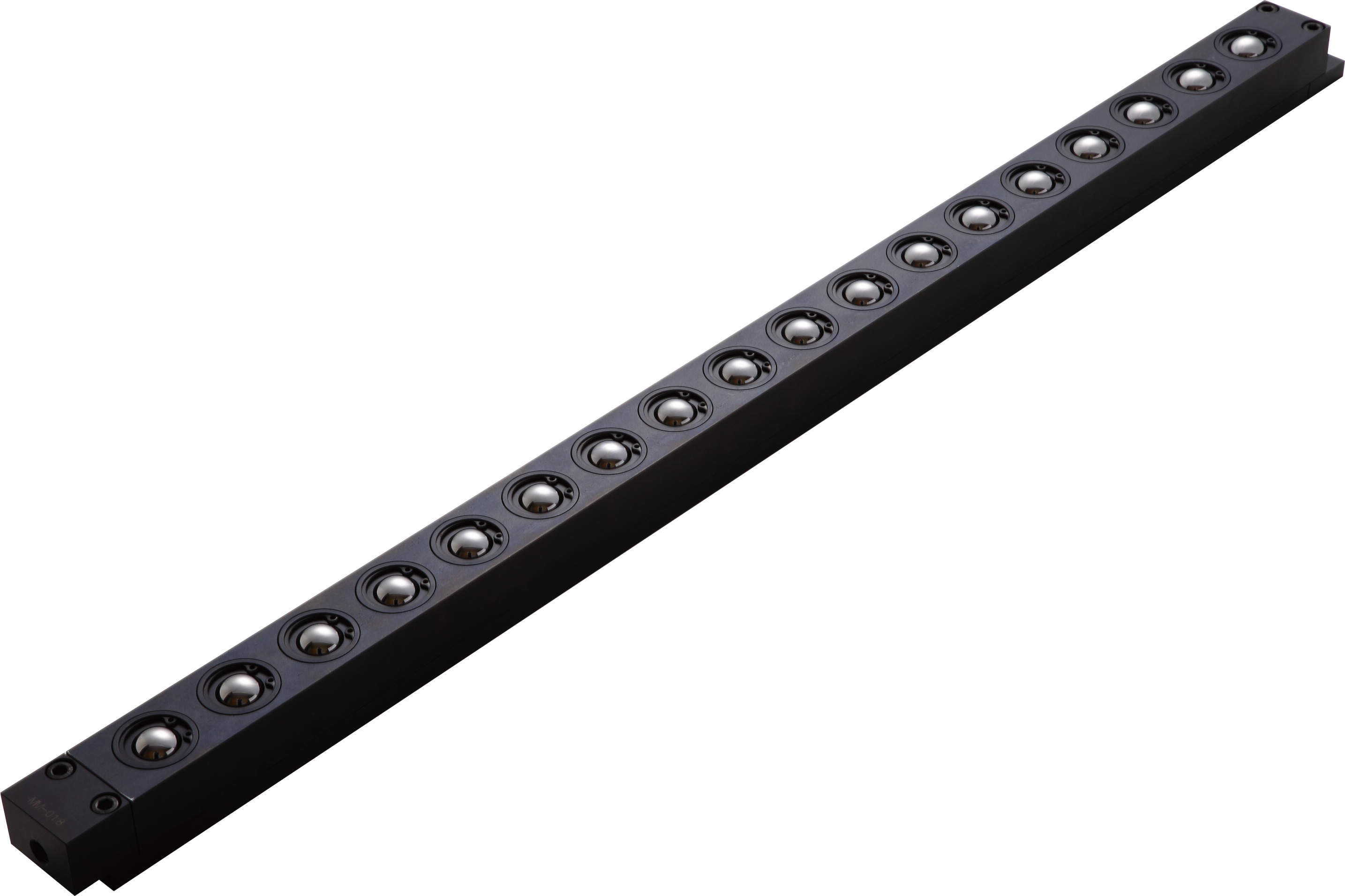

AFU-5050-18
・治具、金型、ワーク等の正確かつスムーズな搬送が求められる場面で活躍。
・重量物の搬送・着座が思いのまま。
| 連結計算式 | (全長)=56+(表中L1の合計)+(接続本数) |
|---|
18件の型式
| 型式 |
本体寸法 (mm) |
自重 (kg) |
空気圧と負荷能力との関係(kN) | ||||
|---|---|---|---|---|---|---|---|
| L | L1 | P | AFU1本 | ||||
| 使用空気圧(MPa) | |||||||
| AFU-5050-11 | 640 | 583 | 10×P50=500 | 10.2 | 5.61 | 7.04 | 8.47 |
| AFU-5050-12 | 690 | 633 | 11×P50=550 | 11.0 | 6.12 | 7.68 | 9.24 |
| AFU-5050-13 | 740 | 683 | 12×P50=600 | 11.8 | 6.63 | 8.32 | 10.01 |
| AFU-5050-14 | 790 | 733 | 13×P50=650 | 12.6 | 7.14 | 8.96 | 10.78 |
| AFU-5050-15 | 840 | 783 | 14×P50=700 | 13.4 | 7.65 | 9.60 | 11.55 |
| AFU-5050-16 | 890 | 833 | 15×P50=750 | 14.3 | 8.16 | 10.24 | 12.32 |
| AFU-5050-17 | 940 | 883 | 16×P50=800 | 15.1 | 8.67 | 10.88 | 13.09 |
| AFU-5050-18 | 990 | 933 | 17×P50=850 | 15.9 | 9.18 | 11.52 | 13.86 |
・フリーベア1個あたりの負荷能力は0.5MPa時で0.64kNとなります。
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| AFU-5050-11 | AFU-5050-11 | P | 163,000 | - | 在庫品 |
| AFU-5050-12 | AFU-5050-12 | P | 175,400 | - | 在庫品 |
| AFU-5050-13 | AFU-5050-13 | P | 187,800 | - | 在庫品 |
| AFU-5050-14 | AFU-5050-14 | P | 198,400 | - | 在庫品 |
| AFU-5050-15 | AFU-5050-15 | P | 209,000 | - | 在庫品 |
| AFU-5050-16 | AFU-5050-16 | P | 219,600 | - | 在庫品 |
| AFU-5050-17 | AFU-5050-17 | P | 230,300 | - | 在庫品 |
| AFU-5050-18 | AFU-5050-18 | P | 240,900 | - | 在庫品 |
