AFU-5050W-5
-
AFU-5050W-5
-
AFU-5050W-10
-
AFU-5050W-18
・治具、金型、ワーク等の正確かつスムーズな搬送が求められる場面で活躍。
・重量物の搬送・着座が思いのまま。
共通仕様

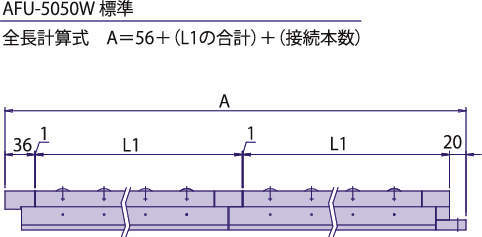

連結計算式 | (全長)=56+(表中L1の合計)+(接続本数) |
---|
フリーベアコーポレーション
AFU-5050W-5
AFU-5050W-5
AFU-5050W-10
AFU-5050W-18
・治具、金型、ワーク等の正確かつスムーズな搬送が求められる場面で活躍。
・重量物の搬送・着座が思いのまま。
連結計算式 | (全長)=56+(表中L1の合計)+(接続本数) |
---|
18件の型式
型式 |
本体寸法 (mm) |
自重 (kg) |
空気圧と負荷能力との関係(kN) | ||||
---|---|---|---|---|---|---|---|
L | L1 | P | AFU1本 | ||||
使用空気圧(MPa) | |||||||
AFU-5050W-11 | 657 | 600 | 10×P50=500 | 9.7 | 11.22 | 14.08 | 16.83 |
AFU-5050W-12 | 707 | 650 | 11×P50=550 | 10.4 | 12.24 | 15.36 | 18.36 |
AFU-5050W-13 | 757 | 700 | 12×P50=600 | 11.2 | 13.26 | 16.64 | 19.89 |
AFU-5050W-14 | 807 | 750 | 13×P50=650 | 12.0 | 14.28 | 17.92 | 21.42 |
AFU-5050W-15 | 857 | 800 | 14×P50=700 | 12.7 | 15.30 | 19.20 | 22.95 |
AFU-5050W-16 | 907 | 850 | 15×P50=750 | 13.5 | 16.32 | 20.48 | 24.48 |
AFU-5050W-17 | 957 | 900 | 16×P50=800 | 14.2 | 17.34 | 21.76 | 26.01 |
AFU-5050W-18 | 1007 | 950 | 17×P50=850 | 15.0 | 18.36 | 23.04 | 27.54 |
・フリーベア1個あたりの負荷能力は0.5MPa時で1.28kNとなります。
型式 | 商品コード | 単位 |
価格 (円) |
基準納期 | |
---|---|---|---|---|---|
日伝 | メーカー | ||||
AFU-5050W-11 | AFU-5050W-11 | P | 292,500 | - | 在庫品 |
AFU-5050W-12 | AFU-5050W-12 | P | 318,100 | - | 在庫品 |
AFU-5050W-13 | AFU-5050W-13 | P | 331,900 | - | 在庫品 |
AFU-5050W-14 | AFU-5050W-14 | P | 345,600 | - | 在庫品 |
AFU-5050W-15 | AFU-5050W-15 | P | 359,400 | - | 在庫品 |
AFU-5050W-16 | AFU-5050W-16 | P | 373,100 | - | 在庫品 |
AFU-5050W-17 | AFU-5050W-17 | P | 386,900 | - | 在庫品 |
AFU-5050W-18 | AFU-5050W-18 | P | 400,600 | - | 在庫品 |
製品についてのご質問やお困りごとなどお気軽にご相談ください!
