ボールねじ｜転造ボールねじ GWシリーズ（C7級）

GWシリーズ

GWシリーズ

搬送用途、ワイドバリエーション転造ボールねじ

■多彩なねじ軸外径とリードから選択可能！
・豊富なねじ軸外径とリードから無駄のない最適なサイズの選定が可能です。

■取付形態に合わせたナットの種類から選択可能！
・丸形、角形、ハイリード形の3種類のナット形状から選定可能です。

: #ボールねじ

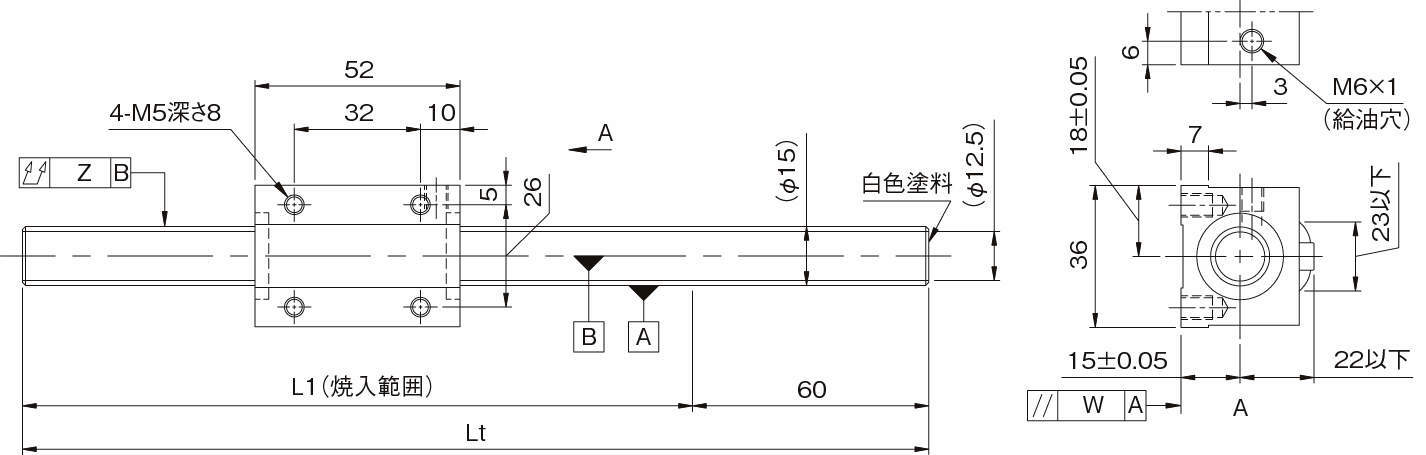

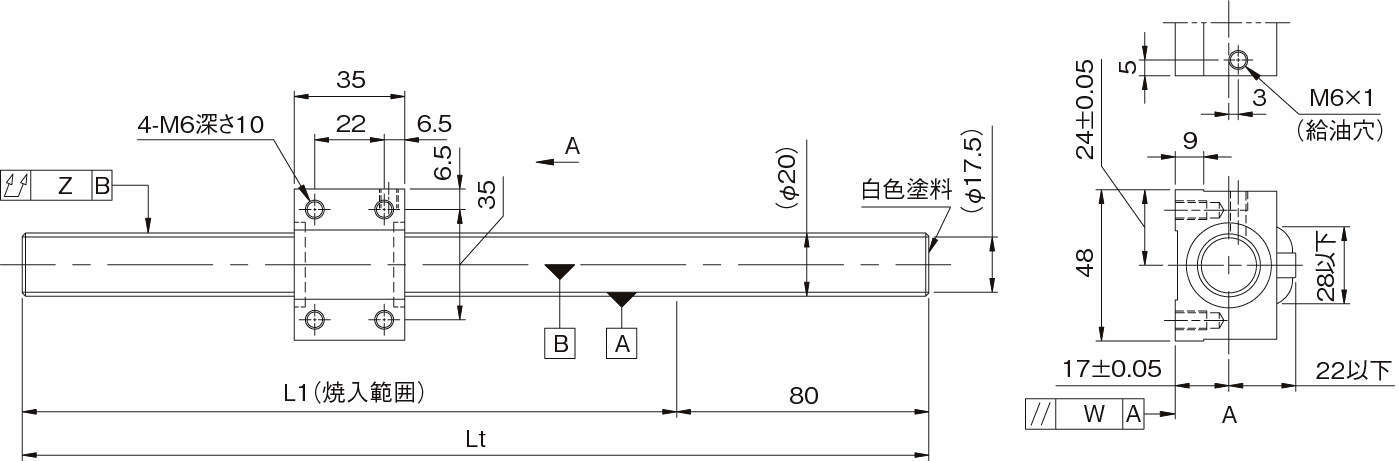

寸法図
動画
カタログ・チラシ

一覧を見る

詳細仕様

前へ

次へ

74件中 71-74件
表示件数

仕様
価格・納期

74件の型式

型式	シリーズ	精度等級	軸径 (mm)	リード (mm)	ねじ軸全長 (mm)	ナット形状	循環数	ねじれ方向	ボール径 (mm)	谷径 (mm)	基本動定格荷重 C (N)	基本静定格荷重 C0 (N)	ねじ軸長さ(mm)		最大ストローク (mm) L1-ナット長さ	リード精度 (累積リード誤差)	各部精度			質量 (kg)
													L1	Lt			X	W	Z
													L1	Lt			X	W	Z
GW2525DS-HULR-2500A	GW	C7	25	25	2500	丸形	2.5巻1列	右	3.9688	21.5	9300	22700	2390	2500	2294	0.05/300	0.025	-	0.26	10.63
GW2525ES-HULR-1000A	GW	C7	25	25	1000	丸形	2.5巻2列	右	3.9688	21.5	16800	45400	890	1000	794	0.05/300	0.025	-	0.08	4.87
GW2525ES-HULR-2000A	GW	C7	25	25	2000	丸形	2.5巻2列	右	3.9688	21.5	16800	45400	1890	2000	1794	0.05/300	0.025	-	0.2	8.71
GW2525ES-HULR-2500A	GW	C7	25	25	2500	丸形	2.5巻2列	右	3.9688	21.5	16800	45400	2390	2500	2294	0.05/300	0.025	-	0.26	10.63

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
GW2525DS-HULR-2500A	GW2525DS-HULR-2500A	P	75,900	-	-
GW2525ES-HULR-1000A	GW2525ES-HULR-1000A	P	65,600	-	-
GW2525ES-HULR-2000A	GW2525ES-HULR-2000A	P	86,300	-	-
GW2525ES-HULR-2500A	GW2525ES-HULR-2500A	P	95,500	-	-
