ボールねじ｜転造ボールねじ GWシリーズ（C7級）

GWシリーズ

GWシリーズ

搬送用途、ワイドバリエーション転造ボールねじ

■多彩なねじ軸外径とリードから選択可能！
・豊富なねじ軸外径とリードから無駄のない最適なサイズの選定が可能です。

■取付形態に合わせたナットの種類から選択可能！
・丸形、角形、ハイリード形の3種類のナット形状から選定可能です。

: #ボールねじ

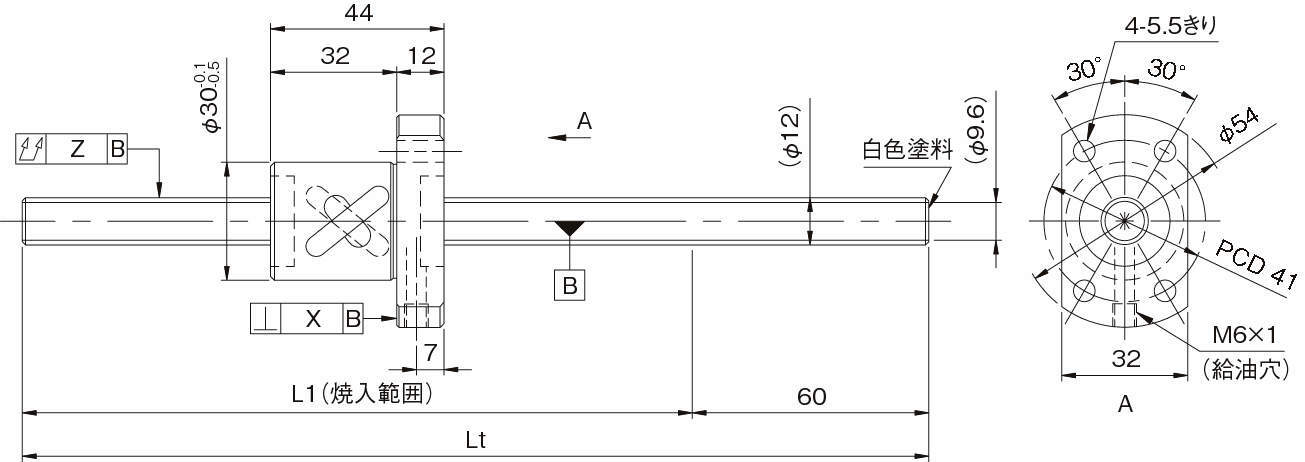

寸法図
動画
カタログ・チラシ

一覧を見る

詳細仕様

前へ

次へ

74件中 41-50件
表示件数

仕様
価格・納期

74件の型式

型式	シリーズ	精度等級	軸径 (mm)	リード (mm)	ねじ軸全長 (mm)	ナット形状	循環数	ねじれ方向	ボール径 (mm)	谷径 (mm)	基本動定格荷重 C (N)	基本静定格荷重 C0 (N)	ねじ軸長さ(mm)		最大ストローク (mm) L1-ナット長さ	リード精度 (累積リード誤差)	各部精度			質量 (kg)
													L1	Lt			X	W	Z
													L1	Lt			X	W	Z
GW2010DS-HULR-2000A	GW	C7	20	10	2000	丸形	2.5巻1列	右	4.7625	16.3	10600	22700	1920	2000	1863	0.05/300	0.025	-	0.27	5.92
GW2010DS-NKLR-0600A	GW	C7	20	10	600	角形	2.5巻1列	右	4.7625	16.3	10600	22700	520	600	462	0.05/300	-	0.017	0.07	2.2
GW2010DS-NKLR-1200A	GW	C7	20	10	1200	角形	2.5巻1列	右	4.7625	16.3	10600	22700	1120	1200	1062	0.05/300	-	0.017	0.12	3.67
GW2010DS-NKLR-2000A	GW	C7	20	10	2000	角形	2.5巻1列	右	4.7625	16.3	10600	22700	1920	2000	1862	0.05/300	-	0.017	0.27	5.64
GW2020DS-HULR-0600A	GW	C7	20	20	600	丸形	2.5巻1列	右	3.175	17.5	6200	14700	520	600	442	0.05/300	0.025	-	0.07	2.06
GW2020DS-HULR-1200A	GW	C7	20	20	1200	丸形	2.5巻1列	右	3.175	17.5	6200	14700	1120	1200	1042	0.05/300	0.025	-	0.12	3.53
GW2020DS-HULR-2000A	GW	C7	20	20	2000	丸形	2.5巻1列	右	3.175	17.5	6200	14700	1920	2000	1842	0.05/300	0.025	-	0.27	5.5
GW2020ES-HULR-0600A	GW	C7	20	20	600	丸形	2.5巻2列	右	3.175	17.5	11200	29400	520	600	442	0.05/300	0.025	-	0.07	2.06
GW2020ES-HULR-1200A	GW	C7	20	20	1200	丸形	2.5巻2列	右	3.175	17.5	11200	29400	1120	1200	1042	0.05/300	0.025	-	0.12	3.53
GW2020ES-HULR-2000A	GW	C7	20	20	2000	丸形	2.5巻2列	右	3.175	17.5	11200	29400	1920	2000	1842	0.05/300	0.025	-	0.27	5.5

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
GW2010DS-HULR-2000A	GW2010DS-HULR-2000A	P	59,800	-	-
GW2010DS-NKLR-0600A	GW2010DS-NKLR-0600A	P	49,500	-	-
GW2010DS-NKLR-1200A	GW2010DS-NKLR-1200A	P	55,200	-	-
GW2010DS-NKLR-2000A	GW2010DS-NKLR-2000A	P	58,700	-	-
GW2020DS-HULR-0600A	GW2020DS-HULR-0600A	P	39,100	-	-
GW2020DS-HULR-1200A	GW2020DS-HULR-1200A	P	46,000	-	-
GW2020DS-HULR-2000A	GW2020DS-HULR-2000A	P	57,500	-	-
GW2020ES-HULR-0600A	GW2020ES-HULR-0600A	P	48,300	-	-
GW2020ES-HULR-1200A	GW2020ES-HULR-1200A	P	58,700	-	-
GW2020ES-HULR-2000A	GW2020ES-HULR-2000A	P	72,500	-	-
