A形
-
![]()
A形
-
![]()
B形
-
![]()
C形
共通仕様

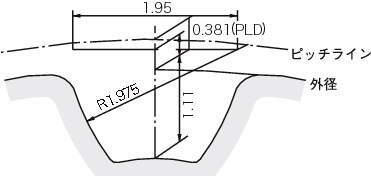

| プーリピッチ | 3.0mm |
|---|---|
| PLD | 0.381mm |
| 材質 | 高力アルミニウム合金 |
三ツ星ベルト
スーパートルクタイミングプーリ S3M形
詳細仕様
60件の型式
-
S3M
-
A形
-
B形
-
C形
-
フランジ
| 型式 | 歯形 |
プーリ 形状 |
材質 | 歯数 |
プーリ幅 (mm) |
ピッチ径 P.D. (mm) |
外径 O.D. (mm) |
LA (mm) |
LB (mm) |
W (mm) |
H (mm) |
K (mm) |
D (mm) |
軸穴径d(mm) |
概略 質量 (kg) |
適用フランジ | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| min | max | 型式 | 厚みt(mm) | 外径D(mm) | 内径P(mm) | |||||||||||||||
| P26S3M0100B-AL | S3M | B形 | 高力アルミニウム合金 | 26 | 10 | 24.83 | 24.07 | 15 | 23 | 11 | 2 | 8 | 16 | 6 | 11 | 0.02 | F-102818 | 1 | 28 | 18 |
| P28S3M0100B-AL | S3M | B形 | 高力アルミニウム合金 | 28 | 10 | 26.74 | 25.98 | 15 | 23 | 11 | 2 | 8 | 18 | 6 | 13 | 0.024 | F-103120 | 1 | 31 | 20 |
| P30S3M0100B-AL | S3M | B形 | 高力アルミニウム合金 | 30 | 10 | 28.65 | 27.89 | 15 | 23 | 11 | 2 | 8 | 20 | 6 | 13 | 0.029 | F-103322 | 1 | 33 | 22 |
| P32S3M0100B-AL | S3M | B形 | 高力アルミニウム合金 | 32 | 10 | 30.56 | 29.80 | 15 | 23 | 11 | 2 | 8 | 20 | 6 | 13 | 0.031 | F-103522 | 1 | 35 | 22 |
| P36S3M0100B-AL | S3M | B形 | 高力アルミニウム合金 | 36 | 10 | 34.38 | 33.62 | 15 | 23 | 11 | 2 | 8 | 26 | 6 | 19 | 0.045 | F-104028 | 1 | 40 | 28 |
| P40S3M0100B-AL | S3M | B形 | 高力アルミニウム合金 | 40 | 10 | 38.20 | 37.44 | 15 | 23 | 11 | 2 | 8 | 30 | 8 | 23 | 0.056 | F-104432 | 1 | 44 | 32 |
| P44S3M0100B-AL | S3M | B形 | 高力アルミニウム合金 | 44 | 10 | 42.02 | 41.25 | 15 | 23 | 11 | 2 | 8 | 32 | 8 | 25 | 0.066 | F-104734 | 1 | 47 | 34 |
| P48S3M0100B-AL | S3M | B形 | 高力アルミニウム合金 | 48 | 10 | 45.84 | 45.07 | 15 | 23 | 11 | 2 | 8 | 34 | 8 | 27 | 0.077 | F-104836 | 1 | 48 | 36 |
| P50S3M0100B-AL | S3M | B形 | 高力アルミニウム合金 | 50 | 10 | 47.75 | 46.98 | 15 | 23 | 11 | 2 | 8 | 34 | 8 | 27 | 0.082 | F-105136 | 1 | 51 | 36 |
| P60S3M0100B-AL | S3M | B形 | 高力アルミニウム合金 | 60 | 10 | 57.30 | 56.53 | 15 | 23 | 11 | 2 | 8 | 39 | 8 | 32 | 0.117 | F-106141 | 1 | 61 | 41 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| P26S3M0100B-AL | 26S3M100B-AL | P | 3,120 | - | - |
| P28S3M0100B-AL | 28S3M100B-AL | P | 3,210 | - | - |
| P30S3M0100B-AL | 30S3M100B-AL | P | 3,210 | - | - |
| P32S3M0100B-AL | 32S3M100B-AL | P | 3,400 | - | - |
| P36S3M0100B-AL | 36S3M100B-AL | P | 3,650 | - | - |
| P40S3M0100B-AL | 40S3M100B-AL | P | 4,000 | - | - |
| P44S3M0100B-AL | 44S3M100B-AL | P | 4,210 | - | - |
| P48S3M0100B-AL | 48S3M100B-AL | P | 4,490 | - | - |
| P50S3M0100B-AL | 50S3M100B-AL | P | 4,630 | - | - |
| P60S3M0100B-AL | 60S3M100B-AL | P | 5,610 | - | - |
