・軸への取りつけ、取りはずしがスパナ１本で簡単にできます。
・軸および軸穴への損傷がありません。軸に取り付けるときはスムーズに入り、締めつけボルトを締めることにより、テーパを利用して強固に締まるので、使用中の嵌合部分での微動摩耗がなく、軸の寿命がのびます。
・ブッシングに標準軸径に見合った軸穴、およびキー溝の加工を行なっていますので、使用時の加工は不要です。
・軸におけるプーリなど回転体の位置変更がスムーズで、心出しが簡単に行えます。
三ツ星ベルト
マックスターウェッジプーリ 5V
詳細仕様
94件の型式
| 型式 | 溝数 |
適用 ブッシング |

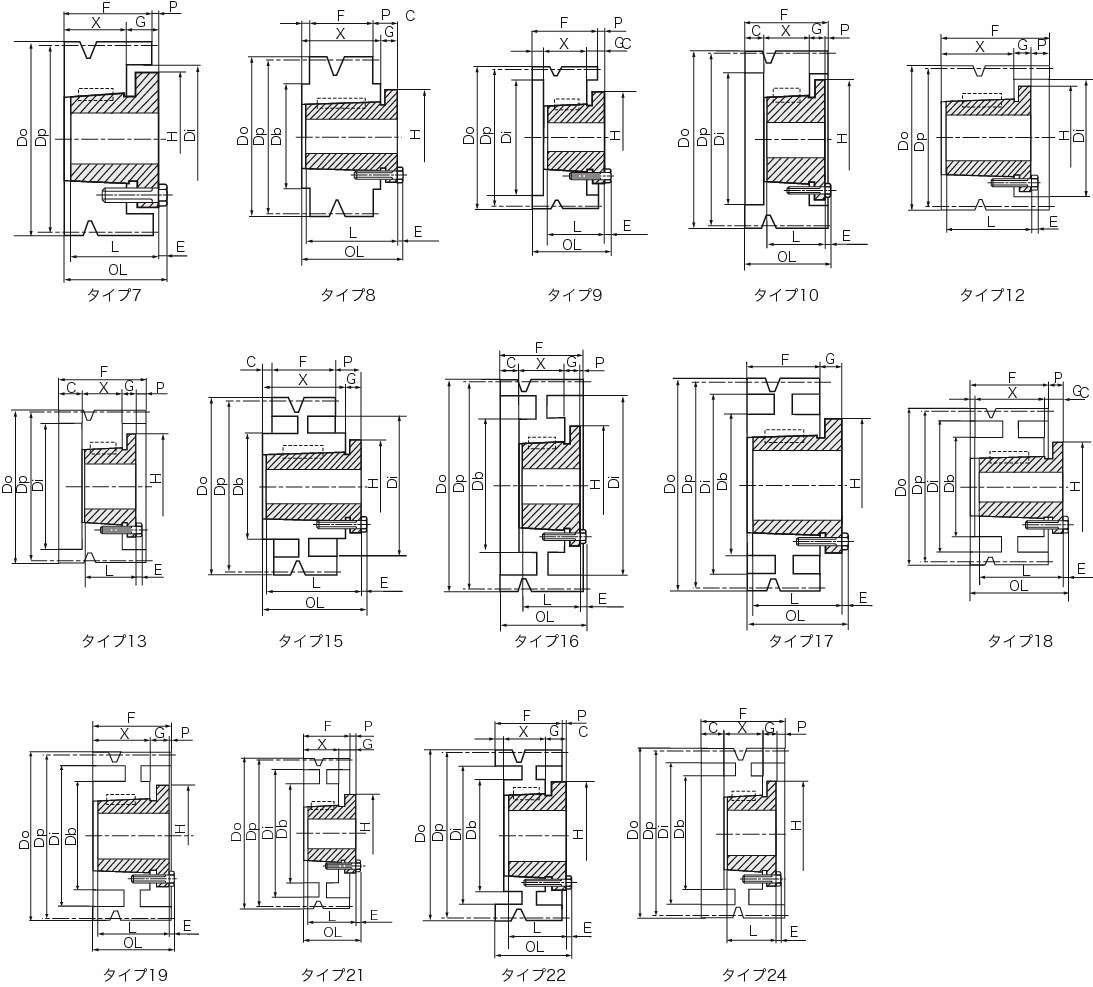

タイプ |
有効径 De (mm) |
外径 Do (mm) |
ピッチ径 Dp (mm) |
内径 Di (mm) |
ボス径 Db (mm) |
基準寸法(mm) |
質量 (kg) ブッシュを除く |
GD2 (kg・m2) ブッシュを除く |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| OL | L | P | C | H | G | X | E | |||||||||||
| 280-5V-5-R1 | 5 | R1 | 16 | 280 | 281 | 277.4 | 235 | 150 | 10 | 102.7 | 73 | 0.3 | 136.5 | 22.2 | 51 | 7 | 14.6 | 0.970 |
| 300-5V-5-R1 | 5 | R1 | 16 | 300 | 301 | 297.4 | 255 | 150 | 10 | 102.7 | 73 | 0.3 | 136.5 | 22.2 | 51 | 7 | 15.6 | 1.20 |
| 315-5V-5-R1 | 5 | R1 | 16 | 315 | 316 | 312.4 | 270 | 150 | 10 | 102.7 | 73 | 0.3 | 136.5 | 22.2 | 51 | 7 | 16.2 | 1.39 |
| 355-5V-5-R1 | 5 | R1 | 16 | 355 | 356 | 352.4 | 310 | 150 | 10 | 102.7 | 73 | 0.3 | 136.5 | 22.2 | 51 | 7 | 18.6 | 2.05 |
| 400-5V-5-R1 | 5 | R1 | 16 | 400 | 401 | 397.4 | 355 | 150 | 10 | 102.7 | 73 | 0.3 | 136.5 | 22.2 | 51 | 7 | 21.2 | 3.01 |
| 450-5V-5-R1 | 5 | R1 | 16 | 450 | 451 | 447.4 | 405 | 150 | 10 | 102.7 | 73 | 0.3 | 136.5 | 22.2 | 51 | 7 | 25.1 | 4.49 |
| 500-5V-5-S1 | 5 | S1 | 21 | 500 | 501 | 497.4 | 455 | 220 | 120 | 111.1 | 16 | - | 161.7 | 27 | 85 | 7 | 41.8 | 7.14 |
| 630-5V-5-S1 | 5 | S1 | 21 | 630 | 631 | 627.4 | 579 | 200 | 120 | 111.1 | 16 | - | 161.7 | 27 | 85 | 8 | 47.5 | 14.2 |
| 800-5V-5-S1 | 5 | S1 | 21 | 800 | 801 | 797.4 | 749 | 200 | 120 | 111.1 | 16 | - | 161.7 | 27 | 85 | 8 | 61.3 | 30.4 |
| 1000-5V-5-U0 | 5 | U0 | 17 | 1000 | 1001 | 997.4 | 949 | 250 | 136.2 | 125.4 | - | - | 212.5 | 30.2 | 96 | 10 | 90.5 | 64.2 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| 280-5V-5-R1 | 280-5V-5-R1 | P | 75,470 | - | - |
| 300-5V-5-R1 | 300-5V-5-R1 | P | 85,260 | - | - |
| 315-5V-5-R1 | 315-5V-5-R1 | P | 92,990 | - | - |
| 355-5V-5-R1 | 355-5V-5-R1 | P | 104,910 | - | - |
| 400-5V-5-R1 | 400-5V-5-R1 | P | 122,120 | - | - |
| 450-5V-5-R1 | 450-5V-5-R1 | P | 135,510 | - | - |
| 500-5V-5-S1 | 500-5V-5-S1 | P | 164,330 | - | - |
| 630-5V-5-S1 | 630-5V-5-S1 | P | 210,980 | - | - |
| 800-5V-5-S1 | 800-5V-5-S1 | P | 281,070 | - | - |
| 1000-5V-5-U0 | 1000-5V-5-U0 | P | 371,380 | - | - |
