Vプーリー｜JIS Vプーリー B形

このページをプリント
CADをダウンロード
価格・納期を確認

・材質・加工精度・バランス精度ともにJIS規格(JIS B 1854-1987)｢一般用Vプーリ｣)を上回る最高品質のプーリーです。
・外周での不釣合い許容値はプーリー質量の0.1％を保証。
・表面処理は、防錆効果が高く仕上がりの美しい電着塗装を行っています。
・鋳造から機械加工・表面処理まで一貫生産。多品種少量生産と短納期を極限まで追求。
・軸穴・キー溝・押しねじの追加工を標準化。

: #Vプーリ

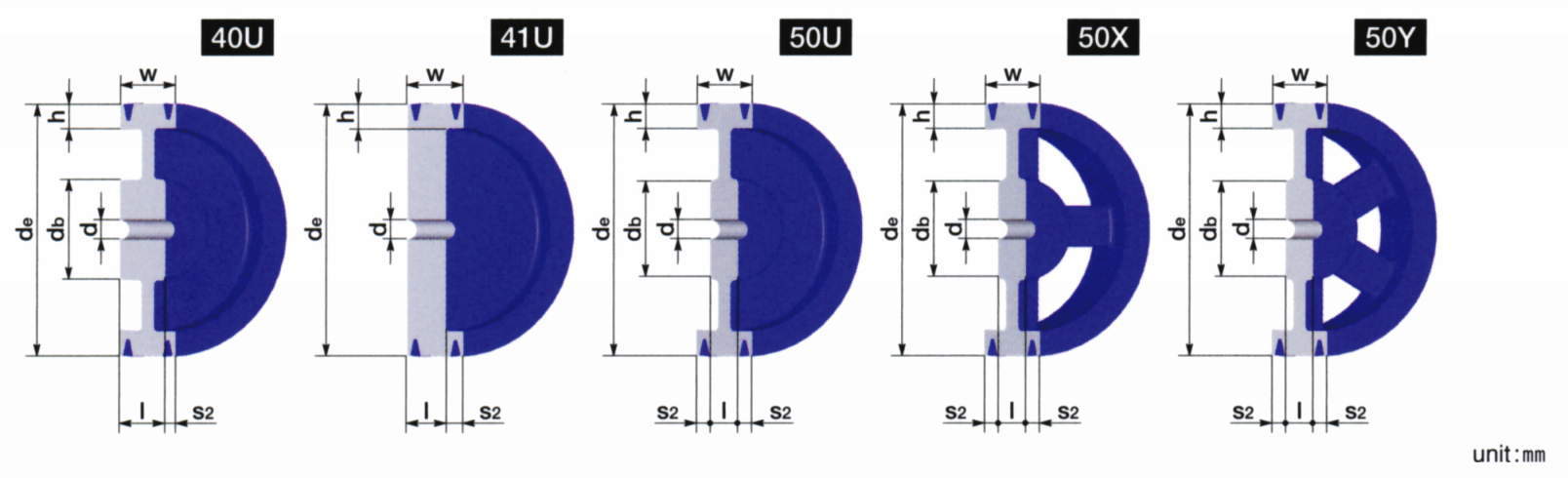

寸法図
動画
カタログ・チラシ
CAD

一覧を見る

CADメーカーTOP

2D
3D

詳細仕様

前へ

次へ

218件中 41-50件
表示件数

仕様
価格・納期

218件の型式

型式	呼び径 dm (mm)	外径 de (mm)	軸穴径d(mm)		形状図番	溝本数	ハブ (mm)				リム (mm)		慣性モーメント (kg・m²)	質量 (kg)
			最大	下穴			db	l	s1	s2	w	h(0～+2)
			最大	下穴			db	l	s1	s2	w	h(0～+2)
118-B-2	118	129	35.5	-	21U	2	63	35	15	24	44	20	0.00487	2.62
125-B-2	125	136	35.5	-	21U	2	63	35	15	24	44	20	0.00599	2.86
132-B-2	132	143	35.5	-	21U	2	63	35	15	24	44	20	0.00730	3.11
135-B-2	135	146	35.5	-	21U	2	63	35	15	24	44	20	0.00792	3.23
140-B-2	140	151	40	-	21U	2	71	40	15	19	44	20	0.00970	3.88
145-B-2	145	156	40	-	21U	2	71	40	15	19	44	20	0.0110	4.11
150-B-2	150	161	40	-	21U	2	71	40	15	19	44	20	0.0125	4.35
155-B-2	155	166	40	-	21U	2	71	40	15	19	44	20	0.0141	4.59
160-B-2	160	171	40	-	21U	2	71	40	15	19	44	20	0.0159	4.84
165-B-2	165	176	40	-	21U	2	71	40	15	19	44	20	0.0179	5.11

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
118-B-2	118B2	P	4,280	在庫品	在庫品
125-B-2	125B2	P	4,360	在庫品	在庫品
132-B-2	132B2	P	4,850	在庫品	在庫品
135-B-2	135B2	P	5,250	在庫品	在庫品
140-B-2	140B2	P	5,270	在庫品	在庫品
145-B-2	145B2	P	5,350	在庫品	在庫品
150-B-2	150B2	P	5,630	在庫品	在庫品
155-B-2	155B2	P	5,760	在庫品	在庫品
160-B-2	160B2	P	5,830	在庫品	在庫品
165-B-2	165B2	P	6,110	在庫品	在庫品
