・材質・加工精度・バランス精度ともにJIS規格(JIS B 1854-1987)｢一般用Vプーリ｣)を上回る最高品質のプーリーです。
・外周での不釣合い許容値はプーリー質量の0.1％を保証。
・表面処理は、防錆効果が高く仕上がりの美しい電着塗装を行っています。
・鋳造から機械加工・表面処理まで一貫生産。多品種少量生産と短納期を極限まで追求。
・軸穴・キー溝・押しねじの追加工を標準化。
鍋屋バイテック会社
Vプーリー｜JIS Vプーリー B形
詳細仕様
218件の型式
-
1本掛
-
2本掛
-
3本掛
-
4本掛
-
5本掛
| 型式 |
呼び径 dm (mm) |
外径 de (mm) |

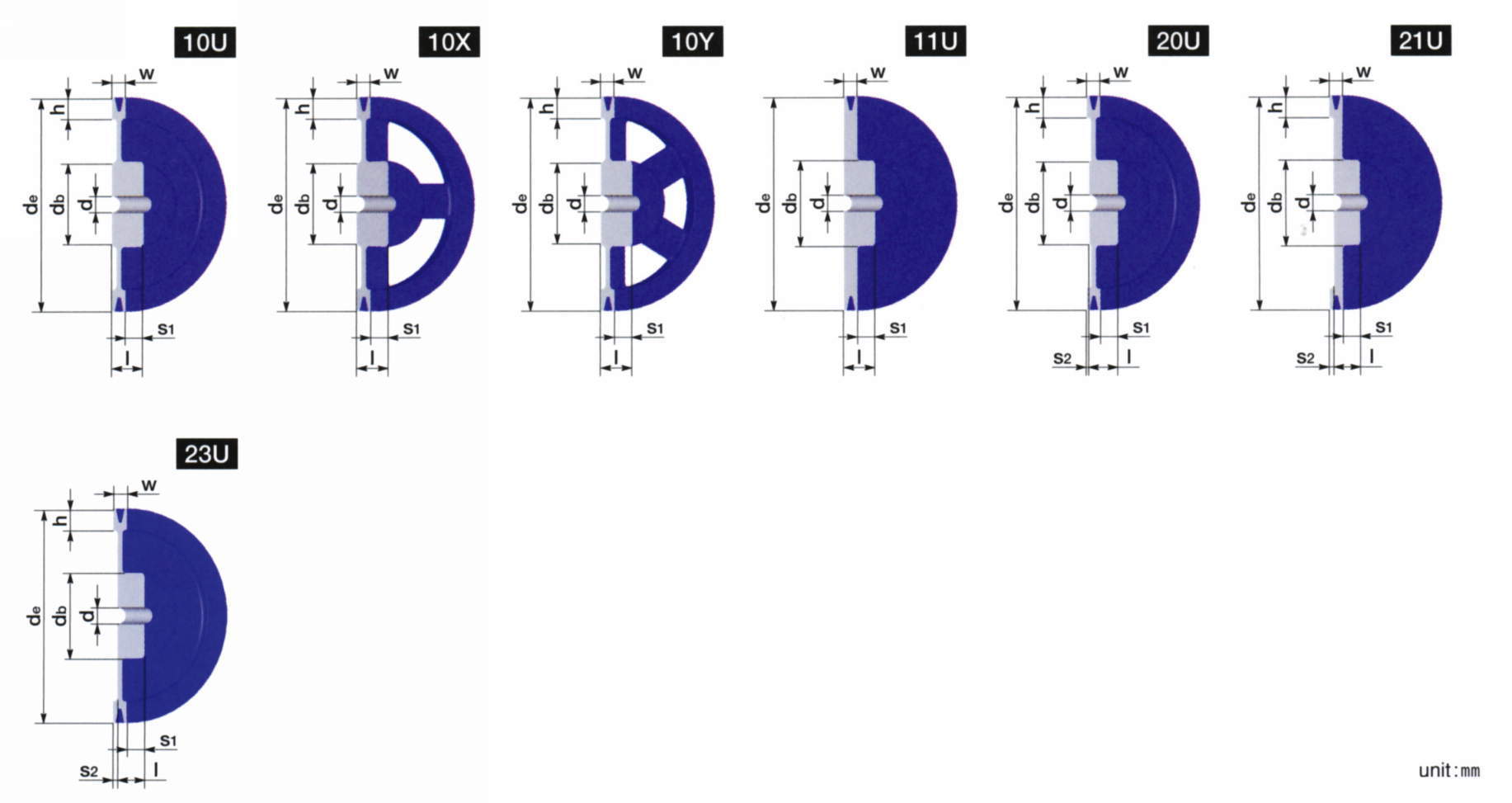

軸穴径d(mm) | 形状図番 | 溝本数 | ハブ (mm) | リム (mm) |
慣性モーメント (kg・m2) |
質量 (kg) |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 最大 | 下穴 | db | l | s1 | s2 | w | h(0～+2) | |||||||
| 190-B-1 | 190 | 201 | 35.5 | - | 10U | 1 | 63 | 35 | 10 | - | 25 | 20 | 0.0143 | 2.98 |
| 200-B-1 | 200 | 211 | 35.5 | - | 10U | 1 | 63 | 35 | 10 | - | 25 | 20 | 0.0171 | 3.18 |
| 212-B-1 | 212 | 223 | 35.5 | - | 10X | 1 | 63 | 35 | 10 | - | 25 | 20 | 0.0182 | 2.91 |
| 224-B-1 | 224 | 235 | 35.5 | - | 10X | 1 | 63 | 35 | 10 | - | 25 | 20 | 0.0218 | 3.09 |
| 236-B-1 | 236 | 247 | 35.5 | - | 10X | 1 | 63 | 35 | 10 | - | 25 | 20 | 0.0257 | 3.24 |
| 250-B-1 | 250 | 261 | 40 | - | 10X | 1 | 71 | 40 | 15 | - | 25 | 20 | 0.0314 | 3.80 |
| 280-B-1 | 280 | 291 | 40 | - | 10X | 1 | 71 | 40 | 15 | - | 25 | 20 | 0.0456 | 4.29 |
| 300-B-1 | 300 | 311 | 40 | - | 10X | 1 | 71 | 40 | 15 | - | 25 | 20 | 0.0565 | 4.56 |
| 315-B-1 | 315 | 326 | 40 | - | 10X | 1 | 71 | 40 | 15 | - | 25 | 20 | 0.0679 | 5.00 |
| 355-B-1 | 355 | 366 | 40 | - | 10X | 1 | 71 | 40 | 15 | - | 25 | 20 | 0.0986 | 5.58 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| 190-B-1 | 190B1 | P | 5,920 | 在庫品 | 在庫品 |
| 200-B-1 | 200B1 | P | 5,960 | 在庫品 | 在庫品 |
| 212-B-1 | 212B1 | P | 6,080 | 在庫品 | 在庫品 |
| 224-B-1 | 224B1 | P | 6,310 | 在庫品 | 在庫品 |
| 236-B-1 | 236B1 | P | 6,570 | - | 在庫品 |
| 250-B-1 | 250B1 | P | 7,150 | 在庫品 | 在庫品 |
| 280-B-1 | 280B1 | P | 8,160 | 在庫品 | 在庫品 |
| 300-B-1 | 300B1 | P | 9,490 | 在庫品 | 在庫品 |
| 315-B-1 | 315B1 | P | 11,300 | - | 在庫品 |
| 355-B-1 | 355B1 | P | 12,200 | - | 在庫品 |
