XUT
XUT
・クロスジョイントタイプのフレキシブルカップリングです。
・ハブに内蔵されたブッシュとスペーサのピンがスリップすることにより、偏心・偏角を許容します。
・ピンとブッシュの高精度のはめ合いにより、バックラッシュは極小です。
・ミスアライメントにより発生する軸荷重が小さく、軸への負担を軽減します。
・高剛性
・振動吸収
| 材質（ハブ） | A2017 |
|---|---|
| 材質（スペーサ） | SUS304 |
| 材質（ピン） | SUJ2 |
| 材質（ブシュ） | ポリイミド |
| 材質（六角穴付きボルト） | SCM435、四三酸化鉄皮膜（黒） |
145件の型式
XUT
| 型式 | サイズ | 寸法(mm) |
ねじ締めつけ トルク (N・m) |
標準軸穴径(mm) |
常用 トルク (N・m) |
最高 回転数 (min-1) |
慣性 モーメント (kg・cm2) |
静的ねじり ばね定数 (N･m/rad） |
許容偏心 (mm) |
許容偏角 (°) |
質量 (g) |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

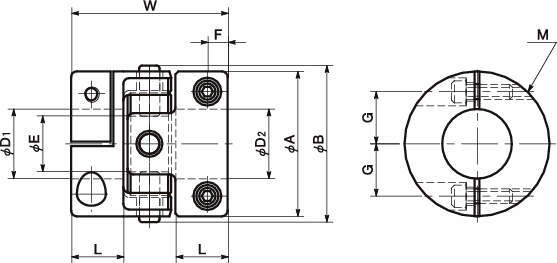

| A | B | L | W | E | F | G | M | D1 | D2 | ||||||||||
| XUT-25C-5×5 | XUT-25C | 25 | 27 | 9 | 27 | 10 | 3.5 | 9 | M2.5 | 1 | 5 | 5 | 1.2 | 25000 | 2.7×１0^-6 | 900 | 0.2 | 1 | 33 |
| XUT-25C-5×6 | XUT-25C | 25 | 27 | 9 | 27 | 10 | 3.5 | 9 | M2.5 | 1 | 5 | 6 | 1.2 | 25000 | 2.7×１0^-6 | 900 | 0.2 | 1 | 33 |
| XUT-25C-5×8 | XUT-25C | 25 | 27 | 9 | 27 | 10 | 3.5 | 9 | M2.5 | 1 | 5 | 8 | 1.2 | 25000 | 2.7×１0^-6 | 900 | 0.2 | 1 | 33 |
| XUT-25C-5×10 | XUT-25C | 25 | 27 | 9 | 27 | 10 | 3.5 | 9 | M2.5 | 1 | 5 | 10 | 1.2 | 25000 | 2.7×１0^-6 | 900 | 0.2 | 1 | 33 |
| XUT-25C-5×11 | XUT-25C | 25 | 27 | 9 | 27 | 10 | 3.5 | 9 | M2.5 | 1 | 5 | 11 | 1.2 | 25000 | 2.7×１0^-6 | 900 | 0.2 | 1 | 33 |
| XUT-25C-5×12 | XUT-25C | 25 | 27 | 9 | 27 | 10 | 3.5 | 9 | M2.5 | 1 | 5 | 12 | 1.2 | 25000 | 2.7×１0^-6 | 900 | 0.2 | 1 | 33 |
| XUT-25C-6×6 | XUT-25C | 25 | 27 | 9 | 27 | 10 | 3.5 | 9 | M2.5 | 1 | 6 | 6 | 1.2 | 25000 | 2.7×１0^-6 | 900 | 0.2 | 1 | 33 |
| XUT-25C-6×8 | XUT-25C | 25 | 27 | 9 | 27 | 10 | 3.5 | 9 | M2.5 | 1 | 6 | 8 | 1.2 | 25000 | 2.7×１0^-6 | 900 | 0.2 | 1 | 33 |
| XUT-25C-6×10 | XUT-25C | 25 | 27 | 9 | 27 | 10 | 3.5 | 9 | M2.5 | 1 | 6 | 10 | 1.2 | 25000 | 2.7×１0^-6 | 900 | 0.2 | 1 | 33 |
| XUT-25C-6×11 | XUT-25C | 25 | 27 | 9 | 27 | 10 | 3.5 | 9 | M2.5 | 1 | 6 | 11 | 1.2 | 25000 | 2.7×１0^-6 | 900 | 0.2 | 1 | 33 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| XUT-25C-5×5 | XUT-25C-5-5 | P | 7,580 | - | 在庫品 |
| XUT-25C-5×6 | XUT-25C-5-6 | P | 7,580 | - | 在庫品 |
| XUT-25C-5×8 | XUT-25C-5-8 | P | 7,580 | - | 在庫品 |
| XUT-25C-5×10 | XUT-25C-5-10 | P | 7,580 | - | 在庫品 |
| XUT-25C-5×11 | XUT-25C-5-11 | P | 7,580 | - | 在庫品 |
| XUT-25C-5×12 | XUT-25C-5-12 | P | 7,580 | - | 在庫品 |
| XUT-25C-6×6 | XUT-25C-6-6 | P | 7,580 | - | 在庫品 |
| XUT-25C-6×8 | XUT-25C-6-8 | P | 7,580 | - | 在庫品 |
| XUT-25C-6×10 | XUT-25C-6-10 | P | 7,580 | - | 在庫品 |
| XUT-25C-6×11 | XUT-25C-6-11 | P | 7,580 | - | 在庫品 |
