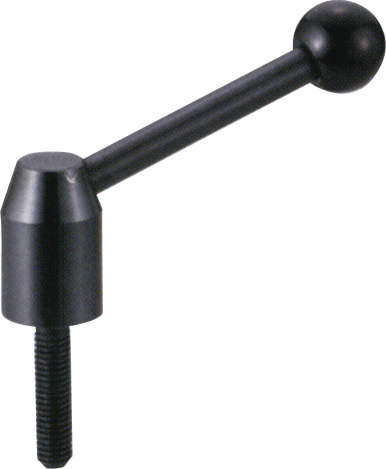

テンションレバー(おねじ) LNTM-E

・テンションレバーのスタンダードタイプ。
・回し半径が大きく、小さい力で大きな締付力が得られます。
・ねじに対するレバーの位相角度を自由に調整できます。

#クランプレバー
#レバー

共通仕様

レバー部 SUM22L 四三酸化鉄皮膜(黒)
ねじ SUM22L 四三酸化鉄皮膜(黒)
本体 SUM22L 四三酸化鉄皮膜(黒)
グリップ フェノール樹脂(黒)
  • 寸法図
  • 動画
  • CAD

CADメーカーTOP

詳細仕様

前へ
次へ

  • 62件中 51-60件

  • 表示件数

62件の型式

型式 歯数 D M Lm R H H' h s A B d 最大荷重
(N)		 最大締付力
(kN)
LNTM-33-M16-40-E 30 33 M16 40 115.5 100 105.5 55 6 12 32 23 850 43
LNTM-33-M16-50-E 30 33 M16 50 115.5 100 105.5 55 6 12 32 23 850 43
LNTM-33-M16-63-E 30 33 M16 63 115.5 100 105.5 55 6 12 32 23 850 43
LNTM-33-M16-80-E 30 33 M16 80 115.5 100 105.5 55 6 12 32 23 850 43
LNTM-40-M16-40-E 48 40 M16 40 130 117 122.5 68 6 14 35 28 750 43
LNTM-40-M16-50-E 48 40 M16 50 130 117 122.5 68 6 14 35 28 750 43
LNTM-40-M16-63-E 48 40 M16 63 130 117 122.5 68 6 14 35 28 750 43
LNTM-40-M16-80-E 48 40 M16 80 130 117 122.5 68 6 14 35 28 750 43
LNTM-40-M20-40-E 48 40 M20 40 130 117 122.5 68 6 14 35 28 1500 67
LNTM-40-M20-50-E 48 40 M20 50 130 117 122.5 68 6 14 35 28 1500 67

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
LNTM-33-M16-40-E LNTM-33-M16-40-E P 6,290 - 10日間
LNTM-33-M16-50-E LNTM-33-M16-50-E P 6,400 - 10日間
LNTM-33-M16-63-E LNTM-33-M16-63-E P 6,490 - 10日間
LNTM-33-M16-80-E LNTM-33-M16-80-E P 6,630 - 在庫品
LNTM-40-M16-40-E LNTM-40-M16-40-E P 9,550 - 10日間
LNTM-40-M16-50-E LNTM-40-M16-50-E P 9,630 - 在庫品
LNTM-40-M16-63-E LNTM-40-M16-63-E P 9,720 - 10日間
LNTM-40-M16-80-E LNTM-40-M16-80-E P 9,850 - 在庫品
LNTM-40-M20-40-E LNTM-40-M20-40-E P 9,550 - 10日間
LNTM-40-M20-50-E LNTM-40-M20-50-E P 9,630 - 10日間
