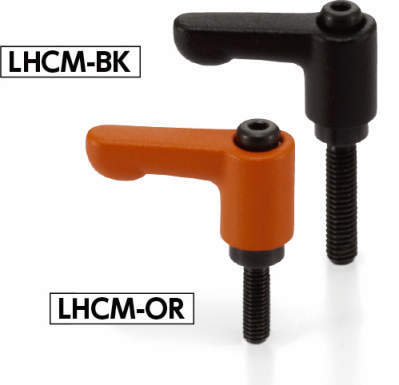

LHCM
LHCM
・コンパクトタイプのフラットクランプレバー。上部スペースに制限がある用途に適しています。
・回し半径22mm・30mm。省スペースです。
・レバー部は、傷が目立ちにくい、つや消しタイプの静電塗装。
・レバー部のカラーバリエーションは4種類。
| レバー部 | 亜鉛ダイカスト 静電塗装(各色) |
|---|---|
| ねじ部 | スティール 四三酸化鉄皮膜(黒) |
| 止めねじ | スティール 四三酸化鉄皮膜(黒) |
| スプリング | ステンレス鋼線 |
160件の型式
LHCM

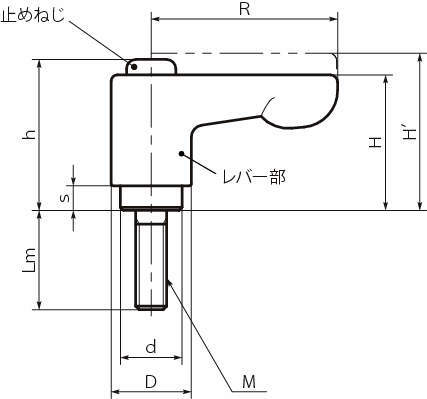

| 型式 | レバー部の色 | M(並目) |
Lm (mm) |
R (mm) |
H (mm) |
H' (mm) |
h (mm) |
s (mm) |
D (mm) |
d (mm) |
歯数 |
最大荷重 (N) |
最大締付力 (kN) |
質量 (g) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ねじの呼び | ピッチ | ||||||||||||||
| LHCM-4A-20-RD | つや消しレッド | M4 | 0.7 | 20 | 22 | 16.5 | 19.5 | 18.5 | 2 | 10.5 | 8 | 16 | 60 | 2.4 | 14 |
| LHCM-4A-20-SG | つや消しシルバー | M4 | 0.7 | 20 | 22 | 16.5 | 19.5 | 18.5 | 2 | 10.5 | 8 | 16 | 60 | 2.4 | 14 |
| LHCM-4A-25-BK | つや消し黒 | M4 | 0.7 | 25 | 22 | 16.5 | 19.5 | 18.5 | 2 | 10.5 | 8 | 16 | 60 | 2.4 | 15 |
| LHCM-4A-25-OR | つや消しオレンジ | M4 | 0.7 | 25 | 22 | 16.5 | 19.5 | 18.5 | 2 | 10.5 | 8 | 16 | 60 | 2.4 | 15 |
| LHCM-4A-25-RD | つや消しレッド | M4 | 0.7 | 25 | 22 | 16.5 | 19.5 | 18.5 | 2 | 10.5 | 8 | 16 | 60 | 2.4 | 15 |
| LHCM-4A-25-SG | つや消しシルバー | M4 | 0.7 | 25 | 22 | 16.5 | 19.5 | 18.5 | 2 | 10.5 | 8 | 16 | 60 | 2.4 | 15 |
| LHCM-4A-32-BK | つや消し黒 | M4 | 0.7 | 32 | 22 | 16.5 | 19.5 | 18.5 | 2 | 10.5 | 8 | 16 | 60 | 2.4 | 15 |
| LHCM-4A-32-OR | つや消しオレンジ | M4 | 0.7 | 32 | 22 | 16.5 | 19.5 | 18.5 | 2 | 10.5 | 8 | 16 | 60 | 2.4 | 15 |
| LHCM-4A-32-RD | つや消しレッド | M4 | 0.7 | 32 | 22 | 16.5 | 19.5 | 18.5 | 2 | 10.5 | 8 | 16 | 60 | 2.4 | 15 |
| LHCM-4A-32-SG | つや消しシルバー | M4 | 0.7 | 32 | 22 | 16.5 | 19.5 | 18.5 | 2 | 10.5 | 8 | 16 | 60 | 2.4 | 15 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| LHCM-4A-20-RD | LHCM-4A-20-RD | P | 1,860 | - | - |
| LHCM-4A-20-SG | LHCM-4A-20-SG | P | 1,860 | - | - |
| LHCM-4A-25-BK | LHCM-4A-25-BK | P | 1,880 | - | - |
| LHCM-4A-25-OR | LHCM-4A-25-OR | P | 1,880 | - | - |
| LHCM-4A-25-RD | LHCM-4A-25-RD | P | 1,880 | - | - |
| LHCM-4A-25-SG | LHCM-4A-25-SG | P | 1,880 | - | - |
| LHCM-4A-32-BK | LHCM-4A-32-BK | P | 1,890 | - | - |
| LHCM-4A-32-OR | LHCM-4A-32-OR | P | 1,890 | - | - |
| LHCM-4A-32-RD | LHCM-4A-32-RD | P | 1,890 | - | - |
| LHCM-4A-32-SG | LHCM-4A-32-SG | P | 1,890 | - | - |
