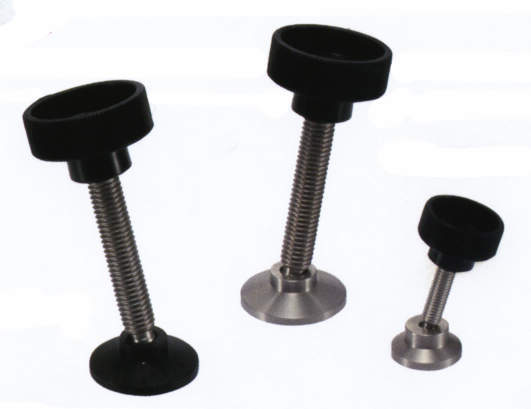

・ねじ先にスラストパッドをつけたプラスティックミニノブ。
・スラストパッドはねじ部に対して15°まで傾きます。ワークの表面が不均一、あるいは傾いている場合などに効果的です。
・ねじ部は耐蝕性にすぐれたステンレス製。
・ワークにあわせてスラストパッドの材質およびサイズが選択できます。
| ノブ | ナイロン6 |
|---|---|
| ねじ部 | SUS303 |
| スラストパッド | KIGMS-SBP：ポリアセタール(つや消し黒) KIGMS-SBPS：SUS303 |
| Oリング | KIGMS-SBP：- KIGMS-SBPS：フッ素ゴム |
102件の型式
| 型式 | スラストパッド材質 |
D (mm) |
M(並目) |
Lm (mm) |
D1 (mm) |
H (mm) |
s (mm) |
d (mm) |
H1 (mm) |
h (mm) |
e (mm) |
d2 (mm) |
d1 (mm) |
質量 (g) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ねじの呼び | ピッチ | ||||||||||||||
| KIGMS-30-M8-50-SBP18 | プラスティック製 | 30 | M8 | 1.25 | 50 | 18 | 19.5 | 8.5 | 16 | 9.2 | 2.5 | 4.2 | 10.8 | 6.1 | 26 |
| KIGMS-30-M8-30-SBP21 | プラスティック製 | 30 | M8 | 1.25 | 30 | 21 | 19.5 | 8.5 | 16 | 10 | 3 | 5 | 12.8 | 6.1 | 21 |
| KIGMS-30-M8-40-SBP21 | プラスティック製 | 30 | M8 | 1.25 | 40 | 21 | 19.5 | 8.5 | 16 | 10 | 3 | 5 | 12.8 | 6.1 | 24 |
| KIGMS-30-M8-50-SBP21 | プラスティック製 | 30 | M8 | 1.25 | 50 | 21 | 19.5 | 8.5 | 16 | 10 | 3 | 5 | 12.8 | 6.1 | 27 |
| KIGMS-30-M8-30-SBP25 | プラスティック製 | 30 | M8 | 1.25 | 30 | 25 | 19.5 | 8.5 | 16 | 10.5 | 3 | 5.5 | 13 | 6.1 | 23 |
| KIGMS-30-M8-40-SBP25 | プラスティック製 | 30 | M8 | 1.25 | 40 | 25 | 19.5 | 8.5 | 16 | 10.5 | 3 | 5.5 | 13 | 6.1 | 26 |
| KIGMS-30-M8-50-SBP25 | プラスティック製 | 30 | M8 | 1.25 | 50 | 25 | 19.5 | 8.5 | 16 | 10.5 | 3 | 5.5 | 13 | 6.1 | 29 |
| KIGMS-30-M8-30-SBP32 | プラスティック製 | 30 | M8 | 1.25 | 30 | 32 | 19.5 | 8.5 | 16 | 11 | 3 | 6 | 14 | 6.1 | 25 |
| KIGMS-30-M8-40-SBP32 | プラスティック製 | 30 | M8 | 1.25 | 40 | 32 | 19.5 | 8.5 | 16 | 11 | 3 | 6 | 14 | 6.1 | 28 |
| KIGMS-30-M8-50-SBP32 | プラスティック製 | 30 | M8 | 1.25 | 50 | 32 | 19.5 | 8.5 | 16 | 11 | 3 | 6 | 14 | 6.1 | 31 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KIGMS-30-M8-50-SBP18 | KIGMS-30-M8-50-SBP18 | P | 970 | - | 在庫品 |
| KIGMS-30-M8-30-SBP21 | KIGMS-30-M8-30-SBP21 | P | 890 | - | 在庫品 |
| KIGMS-30-M8-40-SBP21 | KIGMS-30-M8-40-SBP21 | P | 900 | - | 在庫品 |
| KIGMS-30-M8-50-SBP21 | KIGMS-30-M8-50-SBP21 | P | 980 | - | 在庫品 |
| KIGMS-30-M8-30-SBP25 | KIGMS-30-M8-30-SBP25 | P | 930 | - | 在庫品 |
| KIGMS-30-M8-40-SBP25 | KIGMS-30-M8-40-SBP25 | P | 940 | - | 在庫品 |
| KIGMS-30-M8-50-SBP25 | KIGMS-30-M8-50-SBP25 | P | 1,020 | - | 在庫品 |
| KIGMS-30-M8-30-SBP32 | KIGMS-30-M8-30-SBP32 | P | 1,050 | - | 在庫品 |
| KIGMS-30-M8-40-SBP32 | KIGMS-30-M8-40-SBP32 | P | 1,060 | - | 在庫品 |
| KIGMS-30-M8-50-SBP32 | KIGMS-30-M8-50-SBP32 | P | 1,140 | - | 在庫品 |
