ステンレスキャビネットチューブラ取っ手 UFAFS

UFAFS

UFAFS

このページをプリント
CADをダウンロード
価格・納期を確認

・取りつけ寸法L1は、300mm～1000mmのワイドバリエーション。
・中空パイプを使用。軽量です。
・オプションで取りつけ用の六角穴付きボルト(SUSXM7製)を2本付属します。(別料金)

: #取手

共通仕様

パイプ	SUS304
ブラケット	ガラス繊維強化ナイロン6(つや消し黒)
ねじ部	真鍮
六角穴付きボルト(ねじ付属サービス)	SUSXM7

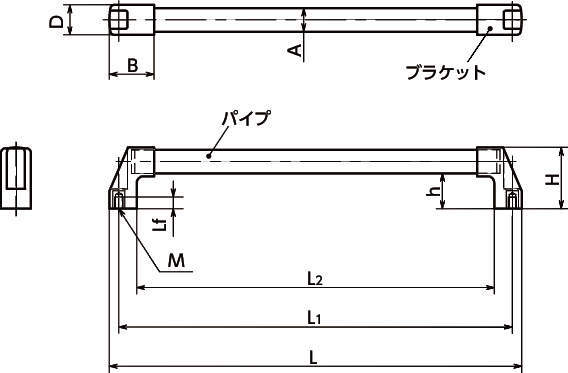

寸法図
カタログ・チラシ
CAD

UFAFS

一覧を見る

CADメーカーTOP

2D
3D

詳細仕様

前へ

次へ

14件中 1-10件
表示件数

仕様
価格・納期

14件の型式

型式	A (mm)	L₁ (mm)	D (mm)	B (mm)	H (mm)	h (mm)	L (mm)	L₂ (mm)	Lf (mm)	M (mm)	許容荷重 (N)	ねじ付属サービス	質量 (g)


UFAFS-30-300	30	300	38	57	78	45	324	254	17	M10	500	-	440
UFAFS-30-350	30	350	38	57	78	45	374	304	17	M10	500	-	483
UFAFS-30-400	30	400	38	57	78	45	424	354	17	M10	500	-	528
UFAFS-30-500	30	500	38	57	78	45	524	454	17	M10	500	-	650
UFAFS-30-600	30	600	38	57	78	45	624	554	17	M10	500	-	700
UFAFS-30-700	30	700	38	57	78	45	724	654	17	M10	500	-	832
UFAFS-30-1000	30	1000	38	57	78	45	1024	954	17	M10	500	-	969
UFAFS-30-300-P	30	300	38	57	78	45	324	254	17	M10	500	M10×16	440
UFAFS-30-350-P	30	350	38	57	78	45	374	304	17	M10	500	M10×16	483
UFAFS-30-400-P	30	400	38	57	78	45	424	354	17	M10	500	M10×16	528

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
UFAFS-30-300	UFAFS-30-300	P	10,300	-	10日間
UFAFS-30-350	UFAFS-30-350	P	10,700	-	10日間
UFAFS-30-400	UFAFS-30-400	P	11,400	-	10日間
UFAFS-30-500	UFAFS-30-500	P	12,200	-	10日間
UFAFS-30-600	UFAFS-30-600	P	13,100	-	10日間
UFAFS-30-700	UFAFS-30-700	P	14,100	-	10日間
UFAFS-30-1000	UFAFS-30-1000	P	21,000	-	10日間
UFAFS-30-300-P	UFAFS-30-300-P	P	11,100	-	10日間
UFAFS-30-350-P	UFAFS-30-350-P	P	11,500	-	10日間
UFAFS-30-400-P	UFAFS-30-400-P	P	12,200	-	10日間
