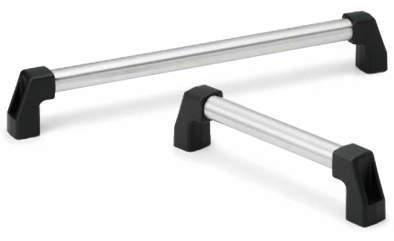

UFAFS
UFAFS
・取りつけ寸法L1は、300mm～1000mmのワイドバリエーション。
・中空パイプを使用。軽量です。
・オプションで取りつけ用の六角穴付きボルト(SUSXM7製)を2本付属します。(別料金)
| パイプ | SUS304 |
|---|---|
| ブラケット | ガラス繊維強化ナイロン6(つや消し黒) |
| ねじ部 | 真鍮 |
| 六角穴付きボルト(ねじ付属サービス) | SUSXM7 |
14件の型式
UFAFS
| 型式 |
A (mm) |
L1 (mm) |
D (mm) |
B (mm) |
H (mm) |
h (mm) |
L (mm) |
L2 (mm) |
Lf (mm) |
M (mm) |
許容荷重 (N) |
ねじ付属 サービス |
質量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UFAFS-30-500-P | 30 | 500 | 38 | 57 | 78 | 45 | 524 | 454 | 17 | M10 | 500 | M10×16 | 650 |
| UFAFS-30-600-P | 30 | 600 | 38 | 57 | 78 | 45 | 624 | 554 | 17 | M10 | 500 | M10×16 | 700 |
| UFAFS-30-700-P | 30 | 700 | 38 | 57 | 78 | 45 | 724 | 654 | 17 | M10 | 500 | M10×16 | 832 |
| UFAFS-30-1000-P | 30 | 1000 | 38 | 57 | 78 | 45 | 1024 | 954 | 17 | M10 | 500 | M10×16 | 969 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| UFAFS-30-500-P | UFAFS-30-500-P | P | 13,000 | - | 10日間 |
| UFAFS-30-600-P | UFAFS-30-600-P | P | 13,900 | - | 10日間 |
| UFAFS-30-700-P | UFAFS-30-700-P | P | 15,000 | - | 10日間 |
| UFAFS-30-1000-P | UFAFS-30-1000-P | P | 22,100 | - | 10日間 |
