形状：33F
-
![]()
形状：33F
共通仕様
| 形状 | 33F・6・6F・6W・0W |
|---|---|
| 材質 | 鉄 |
ゲイツ・ユニッタ・アジア

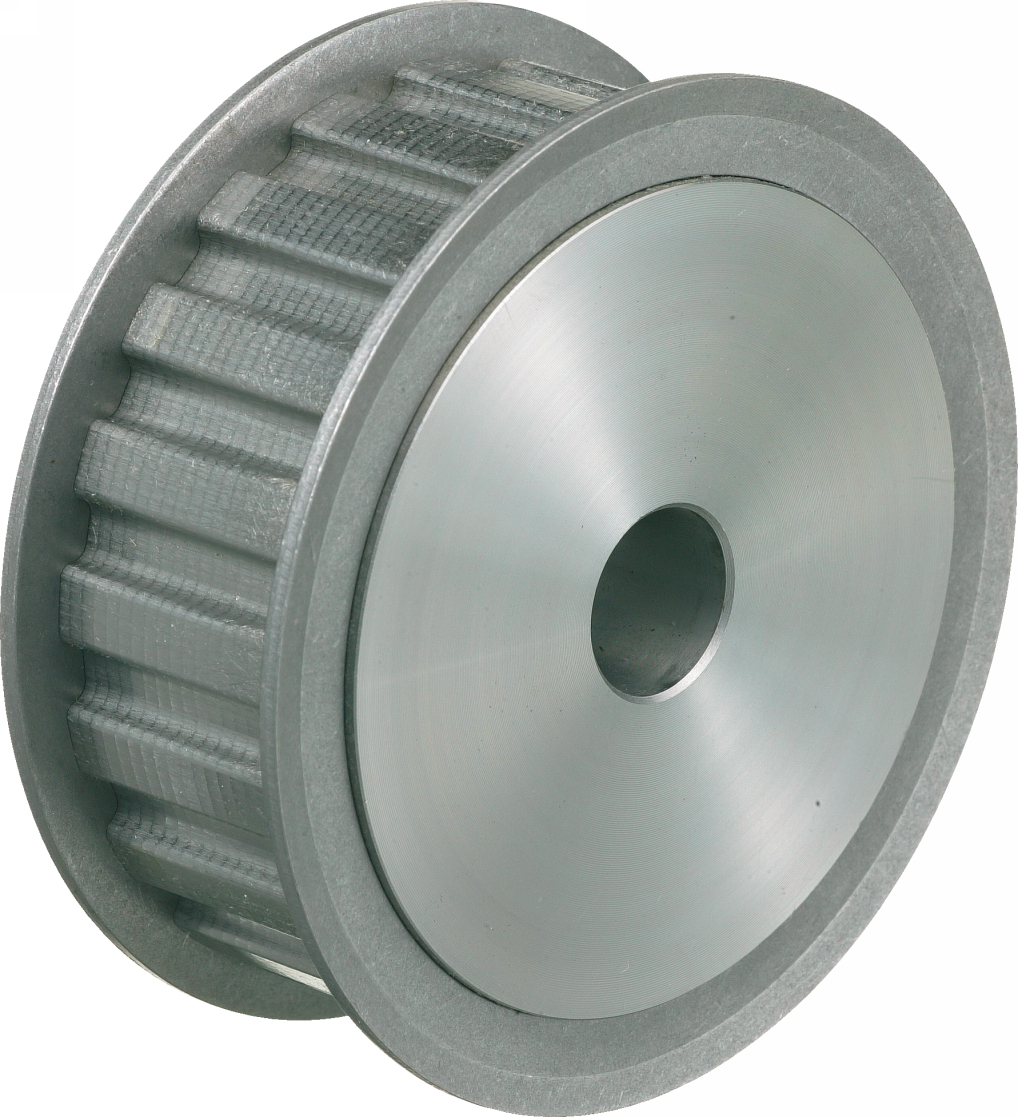

パワーグリップタイミングプーリ H
詳細仕様
65件の型式
-
歯形
-
形状：33F
-
形状：6
-
形状：6F
-
形状：6W
-
形状：0W
-
標準フランジ
| 型式 | 歯形 | 材質 | 形状 | 歯数 |
ベルト 呼び幅 |
ベルト幅 (mm) |
ピッチ円直径 PD (mm) |
歯先円直径 OD (mm) |
W (mm) |
L (mm) |
A (mm) |
fb (mm) |
X (mm) |
段付け径 C (mm) |
ボス径 H (mm) |
M (mm) |
下穴径 B (mm) |

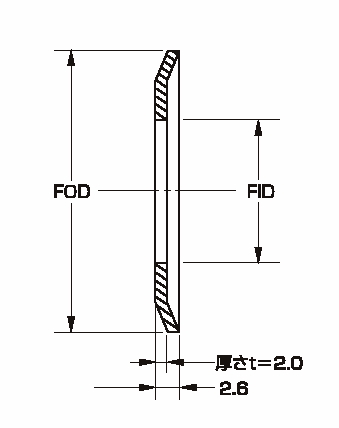

フランジ | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 型式 | 外径FOD(mm) | 内径FID(mm) | 厚さt(mm) | ||||||||||||||||||
| 14H100-33F | H | S45C | 33F | 14 | 100 | 33.3 | 56.60 | 55.22 | 33.3 | - | 27.0 | 3.15 | - | 46.0 | - | - | 12.0 | FS20061046 | 61.0 | 46.0 | 2.0 |
| 15H100-33F | H | S45C | 33F | 15 | 100 | 33.3 | 60.64 | 59.27 | 33.3 | - | 27.0 | 3.15 | - | 51.0 | - | - | 12.0 | FS20067051 | 67.0 | 51.0 | 2.0 |
| 16H100-33F | H | S45C | 33F | 16 | 100 | 33.3 | 64.68 | 63.31 | 33.3 | - | 27.0 | 3.15 | - | 56.0 | - | - | 16.0 | FS20070056 | 70.0 | 56.0 | 2.0 |
| 18H100-33F | H | S45C | 33F | 18 | 100 | 33.3 | 72.77 | 71.39 | 33.3 | - | 27.0 | 3.15 | - | 61.0 | - | - | 16.0 | FS20078061 | 78.0 | 61.0 | 2.0 |
| 19H100-33F | H | S45C | 33F | 19 | 100 | 33.3 | 76.81 | 75.44 | 33.3 | - | 27.0 | 3.15 | - | 66.0 | - | - | 16.0 | FS20083066 | 83.0 | 66.0 | 2.0 |
| 20H100-33F | H | S45C | 33F | 20 | 100 | 33.3 | 80.85 | 79.48 | 33.3 | - | 27.0 | 3.15 | - | 71.0 | - | - | 16.0 | FS20088071 | 88.0 | 71.0 | 2.0 |
| 21H100-33F | H | S45C | 33F | 21 | 100 | 33.3 | 84.89 | 83.52 | 33.3 | - | 27.0 | 3.15 | - | 75.0 | 56.0 | - | 16.0 | FS20095075 | 95.0 | 75.0 | 2.0 |
| 22H100-33F | H | S45C | 33F | 22 | 100 | 33.3 | 88.94 | 87.56 | 33.3 | - | 27.0 | 3.15 | - | 75.0 | 56.0 | - | 16.0 | FS20095075 | 95.0 | 75.0 | 2.0 |
| 24H100-33F | H | S45C | 33F | 24 | 100 | 33.3 | 97.02 | 95.65 | 33.3 | - | 27.0 | 3.15 | - | 85.0 | 58.0 | - | 20.0 | FS20103085 | 103.0 | 85.0 | 2.0 |
| 25H100-33F | H | S45C | 33F | 25 | 100 | 33.3 | 101.06 | 99.69 | 33.3 | - | 27.0 | 3.15 | - | 90.0 | 58.0 | - | 20.0 | FS20111090 | 111.0 | 90.0 | 2.0 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| 14H100-33F | 14H100-33F | P | 3,550 | - | 在庫品 |
| 15H100-33F | 15H100-33F | P | 3,750 | - | 在庫品 |
| 16H100-33F | 16H100-33F | P | 3,890 | - | 在庫品 |
| 18H100-33F | 18H100-33F | P | 4,440 | - | 在庫品 |
| 19H100-33F | 19H100-33F | P | 4,880 | - | 在庫品 |
| 20H100-33F | 20H100-33F | P | 5,100 | - | 在庫品 |
| 21H100-33F | 21H100-33F | P | 5,460 | - | 在庫品 |
| 22H100-33F | 22H100-33F | P | 5,610 | - | 在庫品 |
| 24H100-33F | 24H100-33F | P | 6,230 | - | 在庫品 |
| 25H100-33F | 25H100-33F | P | 6,400 | - | 在庫品 |
