形状：33F
-
![]()
形状：33F
共通仕様
| 形状 | 33F・6・6F・6W・0W |
|---|---|
| 材質 | 鉄 |
ゲイツ・ユニッタ・アジア
パワーグリップタイミングプーリ H
詳細仕様
65件の型式
-

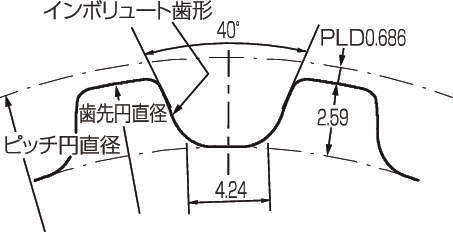

歯形
-
形状：33F
-
形状：6
-
形状：6F
-
形状：6W
-
形状：0W
-

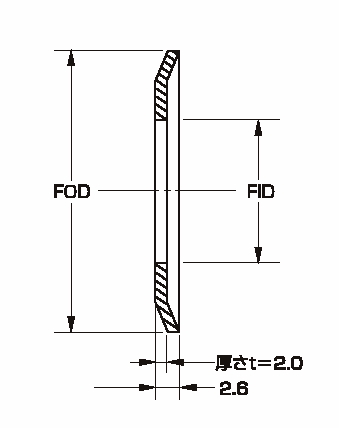

標準フランジ
| 型式 | 歯形 | 材質 | 形状 | 歯数 |
ベルト 呼び幅 |
ベルト幅 (mm) |
ピッチ円直径 PD (mm) |
歯先円直径 OD (mm) |
W (mm) |
L (mm) |
A (mm) |
fb (mm) |
X (mm) |
段付け径 C (mm) |
ボス径 H (mm) |
M (mm) |
下穴径 B (mm) |
フランジ | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 型式 | 外径FOD(mm) | 内径FID(mm) | 厚さt(mm) | ||||||||||||||||||
| 21H150-33F | H | S45C | 33F | 21 | 150 | 46 | 84.89 | 83.52 | 46.0 | - | 39.7 | 3.15 | - | 75.0 | 56.0 | - | 16.0 | FS20095075 | 95.0 | 75.0 | 2.0 |
| 22H150-33F | H | S45C | 33F | 22 | 150 | 46 | 88.94 | 87.56 | 46.0 | - | 39.7 | 3.15 | - | 75.0 | 56.0 | - | 16.0 | FS20095075 | 95.0 | 75.0 | 2.0 |
| 24H150-33F | H | S45C | 33F | 24 | 150 | 46 | 97.02 | 95.65 | 46.0 | - | 39.7 | 3.15 | - | 85.0 | 58.0 | - | 20.0 | FS20103085 | 103.0 | 85.0 | 2.0 |
| 25H150-33F | H | S45C | 33F | 25 | 150 | 46 | 101.06 | 99.69 | 46.0 | - | 39.7 | 3.15 | - | 90.0 | 58.0 | - | 20.0 | FS20111090 | 111.0 | 90.0 | 2.0 |
| 26H150-33F | H | S45C | 33F | 26 | 150 | 46 | 105.11 | 103.73 | 46.0 | - | 39.7 | 3.15 | - | 90.0 | 60.0 | - | 20.0 | FS20111090 | 111.0 | 90.0 | 2.0 |
| 28H150-33F | H | S45C | 33F | 28 | 150 | 46 | 113.19 | 111.82 | 46.0 | - | 39.7 | 3.15 | - | 100.0 | 60.0 | - | 20.0 | FS20119100 | 119.0 | 100.0 | 2.0 |
| 30H150-33F | H | S45C | 33F | 30 | 150 | 46 | 121.28 | 119.90 | 46.0 | - | 39.7 | 3.15 | - | 105.0 | 62.0 | - | 20.0 | FS20127105 | 127.0 | 105.0 | 2.0 |
| 32H150-33F | H | S45C | 33F | 32 | 150 | 46 | 129.36 | 127.99 | 46.0 | - | 39.7 | 3.15 | - | 115.0 | 62.0 | - | 20.0 | FS20135115 | 135.0 | 115.0 | 2.0 |
| 20H200-33F | H | S45C | 33F | 20 | 200 | 59.5 | 80.85 | 79.48 | 59.5 | - | 53.2 | 3.15 | - | 71.0 | - | - | 20.0 | FS20088071 | 88.0 | 71.0 | 2.0 |
| 21H200-33F | H | S45C | 33F | 21 | 200 | 59.5 | 84.89 | 83.52 | 59.5 | - | 53.2 | 3.15 | - | 75.0 | - | - | 20.0 | FS20095075 | 95.0 | 75.0 | 2.0 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| 21H150-33F | 21H150-33F | P | 6,500 | - | 在庫品 |
| 22H150-33F | 22H150-33F | P | 6,690 | - | 在庫品 |
| 24H150-33F | 24H150-33F | P | 7,130 | - | 在庫品 |
| 25H150-33F | 25H150-33F | P | 7,460 | - | 在庫品 |
| 26H150-33F | 26H150-33F | P | 7,580 | - | 在庫品 |
| 28H150-33F | 28H150-33F | P | 8,050 | - | 在庫品 |
| 30H150-33F | 30H150-33F | P | 8,720 | - | 在庫品 |
| 32H150-33F | 32H150-33F | P | 9,390 | - | 在庫品 |
| 20H200-33F | 20H200-33F | P | 7,830 | - | 在庫品 |
| 21H200-33F | 21H200-33F | P | 8,280 | - | 在庫品 |
