標準ボールねじ（軸端未加工品)｜小型機器用ボールねじ FS

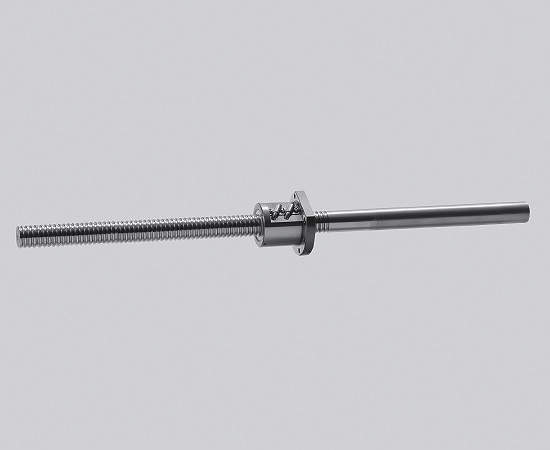

FS形は、小型機器用の精密ボールねじ（軸端未加工品）です。

■他の追従を許さない高精度
・NSKが開発した研削方式、計測機器により高精度を実現しました

■優れた耐久性
・清浄度の高い合金鋼を使用し、優れた耐久性を実現しました

■バックラッシュがなく高剛性
・NSKボールねじはゴシックアーク溝形状を採用することにより、ボールと溝のすきまを極小にできます
・さらに予圧を与えることによりすきんまをゼロにでき、バックラッシュはありません。
・また、予圧量を管理することにより、使用条件に応じた剛性が得られます
・予圧を与えていない場合でも、ボールと溝のすきまを極小にできるので、バックラッシュは微小です

■円滑な動作で高効率
・サーキュラ溝ではボールがナットとねじ軸の溝にくさび的に食込む現象を生じますが、ゴッシックアーク溝にはこのようなことがありません
・このことと、本来ボールねじが持つ低摩擦と相まって円滑な動作の高効率の運動転換ができます

#ボールねじ

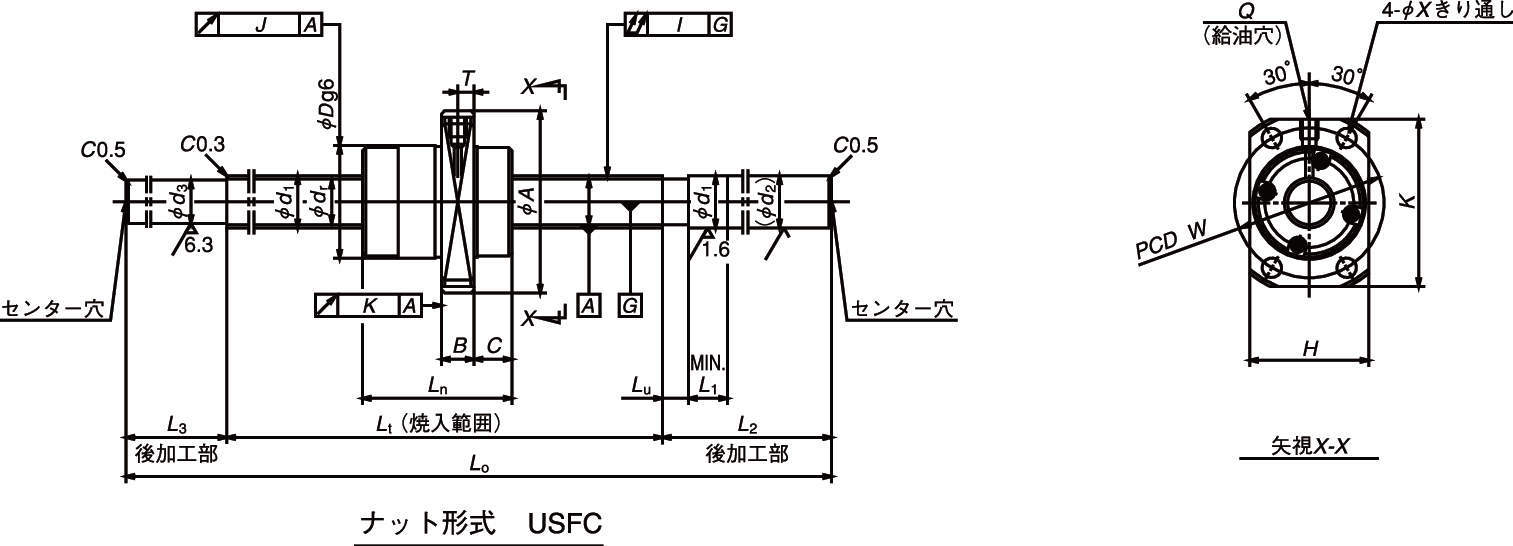

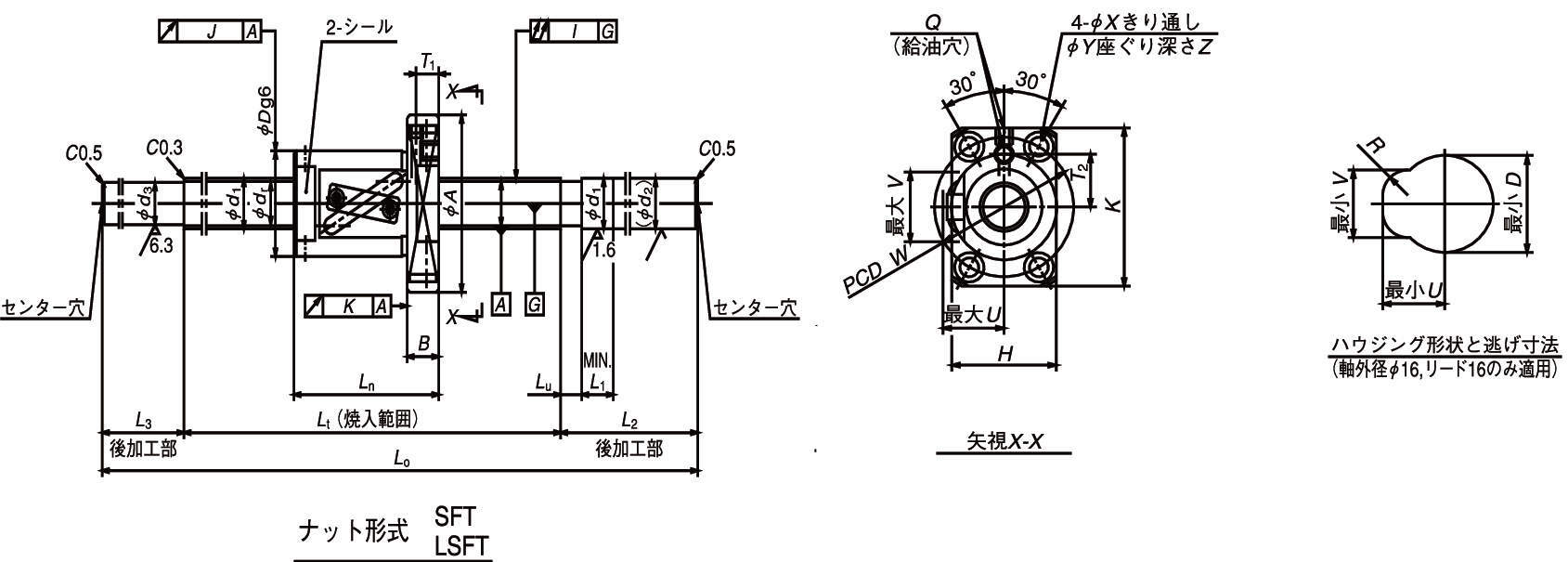

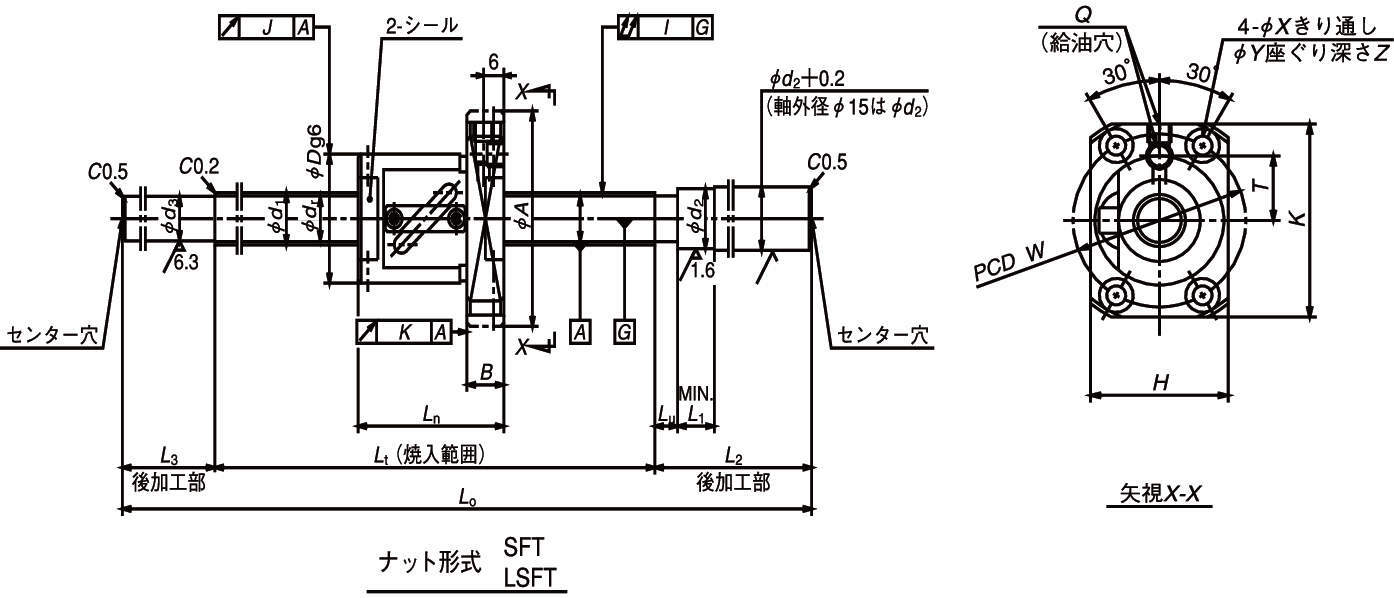

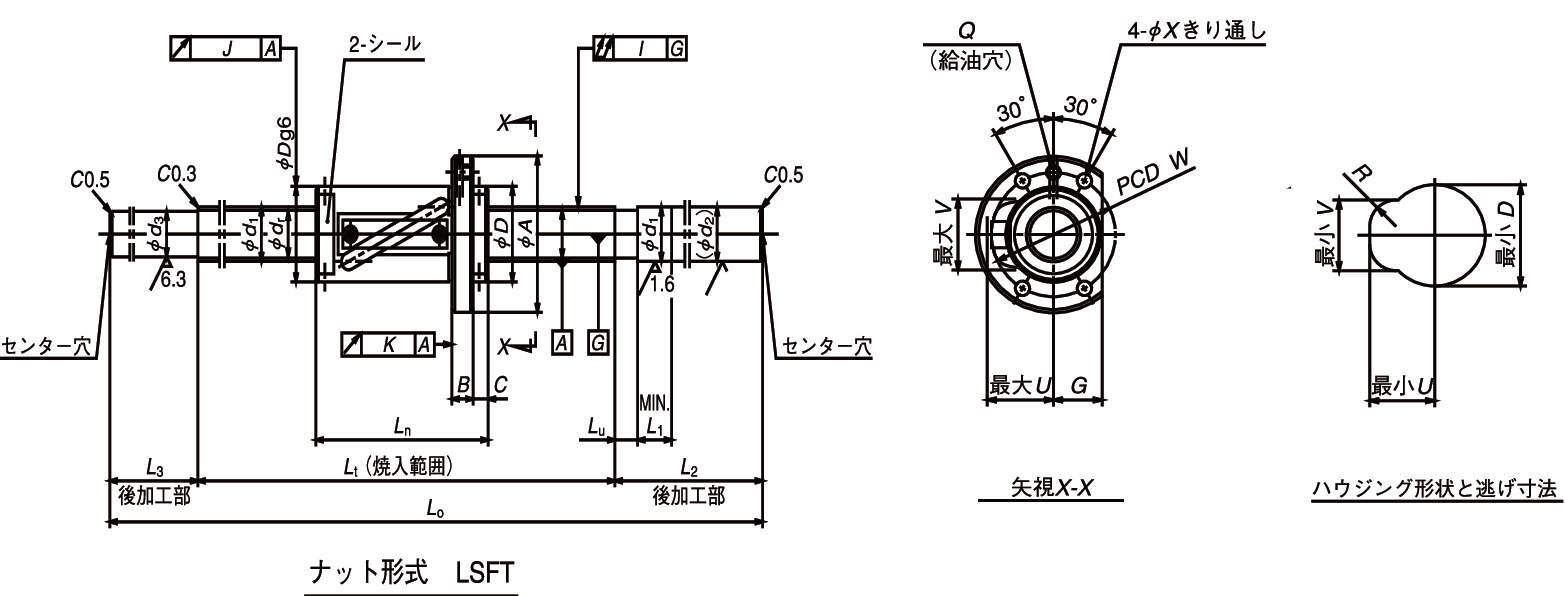

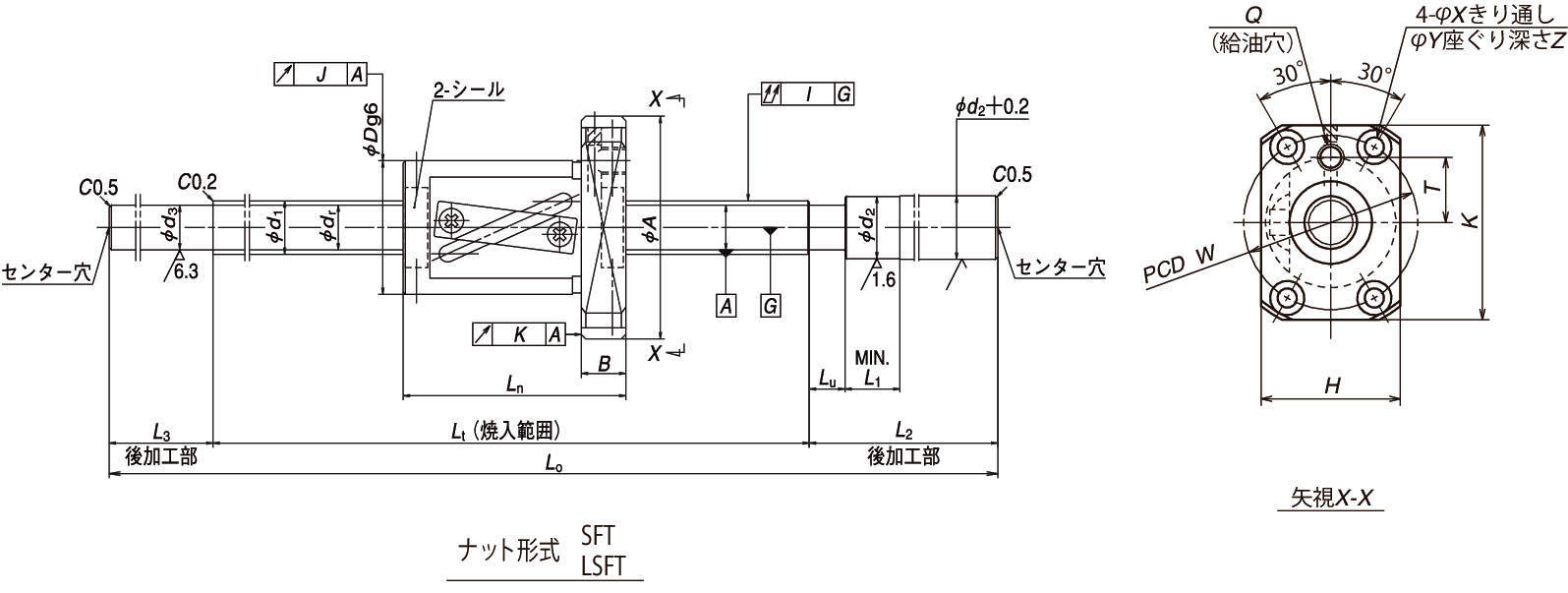

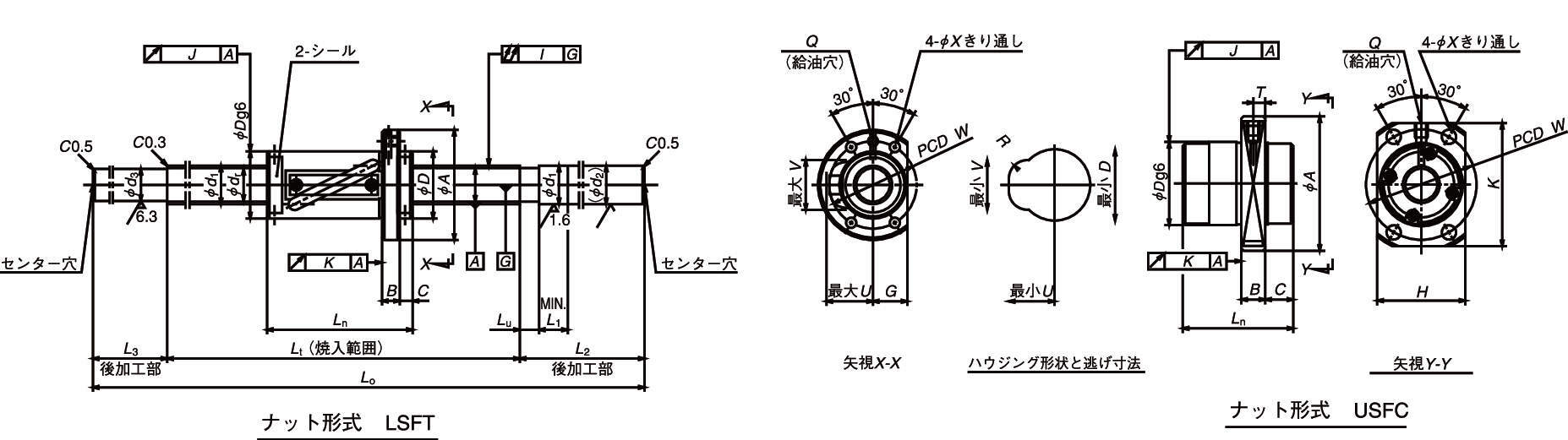

  • 寸法図
  • CAD

詳細仕様

前へ
次へ

  • 32件中 1-10件

  • 表示件数

32件の型式

  • ねじ軸φ10・リード4、ねじ軸φ12・リード5、10

  • ねじ軸φ14・リード5、8、ねじ軸φ15・リード10

  • ねじ軸φ15・リード20、ねじ軸φ16・リード32、ねじ軸φ20・リード40

  • ねじ軸φ16・リード5、16、ねじ軸φ20・リード10、20

  • ねじ軸φ25・リード20、25、50

  • ねじ軸φ32・リード25、32

型式 ねじ
軸径		 リード ストローク
最大
Lt-Ln		 軸外径
d1		 リード
l		 ボール径
Dw		 ボールピッチ円径
dm		 ねじ軸谷径
dr		 有効巻数
巻数×サーキット数		 基本定格荷重(N) 軸方向
すきま
最大		 ナット寸法 ねじ軸寸法 質量
(kg)		 許容回転数
N(min-1)		 グリース
補給量の目安
(cm3)
動定格Ca 静定格C0a ナット形式 外径 D フランジ部 全長 Ln 取付穴 給油 ねじ部 Lt 右軸端 左軸端 全長 L0
G H B C W X Y Z Q T T1 T2 d2 Lu L1 L2 d3 L3
W1001FS-1-C3T4 10 4 126 10 4 2.000 10.3 8.2 2.5×1 3210 4420 0.005 - 26 - 28 10 - 34 36 4.5 8 4.5 M6×1 14 - - 160 14 5 40 70 8.2 35 265 0.34 3000 0.43
W1002FS-1-C3T4 10 4 226 10 4 2.000 10.3 8.2 2.5×1 3210 4420 0.005 - 26 - 28 10 - 34 36 4.5 8 4.5 M6×1 14 - - 260 14 5 40 70 8.2 35 365 0.39 3000 0.43
W1003FS-1-C3T4 10 4 326 10 4 2.000 10.3 8.2 2.5×1 3210 4420 0.005 - 26 - 28 10 - 34 36 4.5 8 4.5 M6×1 14 - - 360 14 5 40 70 8.2 35 465 0.45 3000 0.43
W1201FS-1-C3T5 12 5 110 12 5 2.381 12.3 9.8 2.5×1 4390 6260 0.005 - 30 - 32 10 - 40 40 4.5 8 4.5 M6×1 15 - - 150 14 5 40 70 9.8 35 255 0.44 3000 0.6
W1202FS-1-C3T5 12 5 210 12 5 2.381 12.3 9.8 2.5×1 4390 6260 0.005 - 30 - 32 10 - 40 40 4.5 8 4.5 M6×1 15 - - 250 14 5 40 70 9.8 35 355 0.52 3000 0.6
W1204FS-1-C3T5 12 5 410 12 5 2.381 12.3 9.8 2.5×1 4390 6260 0.005 - 30 - 32 10 - 40 40 4.5 8 4.5 M6×1 15 - - 450 14 5 40 70 9.8 35 555 0.67 3000 0.6
W1202FS-2-C5T10 12 10 200 12 10 2.381 12.5 10.0 2.5×1 4430 6430 0.005 - 30 - 32 10 - 50 40 4.5 8 4.5 M6×1 15 - - 250 14 8 40 70 10.0 35 355 0.57 3000 0.7
W1204FS-2-C5T10 12 10 400 12 10 2.381 12.5 10.0 2.5×1 4430 6430 0.005 - 30 - 32 10 - 50 40 4.5 8 4.5 M6×1 15 - - 450 14 8 40 70 10.0 35 555 0.74 3000 0.7
W1403FS-1-C3T5 14 5 310 14 5 3.175 14.5 11.2 2.5×1 7970 11900 0.005 - 34 - 34 11 - 40 45 5.5 9.5 5.5 M6×1 17 - - 350 15 5 40 100 11.2 40 490 0.78 3000 1.0
W1406FS-1-C3T5 14 5 560 14 5 3.175 14.5 11.2 2.5×1 7970 11900 0.005 - 34 - 34 11 - 40 45 5.5 9.5 5.5 M6×1 17 - - 600 15 5 40 100 11.2 40 740 1.0 3000 1.0

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
W1001FS-1-C3T4 W1001FS-1-C3T4 P 83,700 - 在庫品
W1002FS-1-C3T4 W1002FS-1-C3T4 P 91,900 - 在庫品
W1003FS-1-C3T4 W1003FS-1-C3T4 P 101,000 - 在庫品
W1201FS-1-C3T5 W1201FS-1-C3T5 P 89,000 - 在庫品
W1202FS-1-C3T5 W1202FS-1-C3T5 P 95,200 - 在庫品
W1204FS-1-C3T5 W1204FS-1-C3T5 P 115,000 - 在庫品
W1202FS-2-C5T10 W1202FS-2-C5T10 P 89,600 - 在庫品
W1204FS-2-C5T10 W1204FS-2-C5T10 P 109,000 - 在庫品
W1403FS-1-C3T5 W1403FS-1-C3T5 P 103,000 - 在庫品
W1406FS-1-C3T5 W1406FS-1-C3T5 P 133,000 - 在庫品
