標準ボールねじ（軸端未加工品)｜小型機器用ボールねじ FS

FS形は、小型機器用の精密ボールねじ（軸端未加工品）です。

■他の追従を許さない高精度
・NSKが開発した研削方式、計測機器により高精度を実現しました

■優れた耐久性
・清浄度の高い合金鋼を使用し、優れた耐久性を実現しました

■バックラッシュがなく高剛性
・NSKボールねじはゴシックアーク溝形状を採用することにより、ボールと溝のすきまを極小にできます
・さらに予圧を与えることによりすきんまをゼロにでき、バックラッシュはありません。
・また、予圧量を管理することにより、使用条件に応じた剛性が得られます
・予圧を与えていない場合でも、ボールと溝のすきまを極小にできるので、バックラッシュは微小です

■円滑な動作で高効率
・サーキュラ溝ではボールがナットとねじ軸の溝にくさび的に食込む現象を生じますが、ゴッシックアーク溝にはこのようなことがありません
・このことと、本来ボールねじが持つ低摩擦と相まって円滑な動作の高効率の運動転換ができます

#ボールねじ

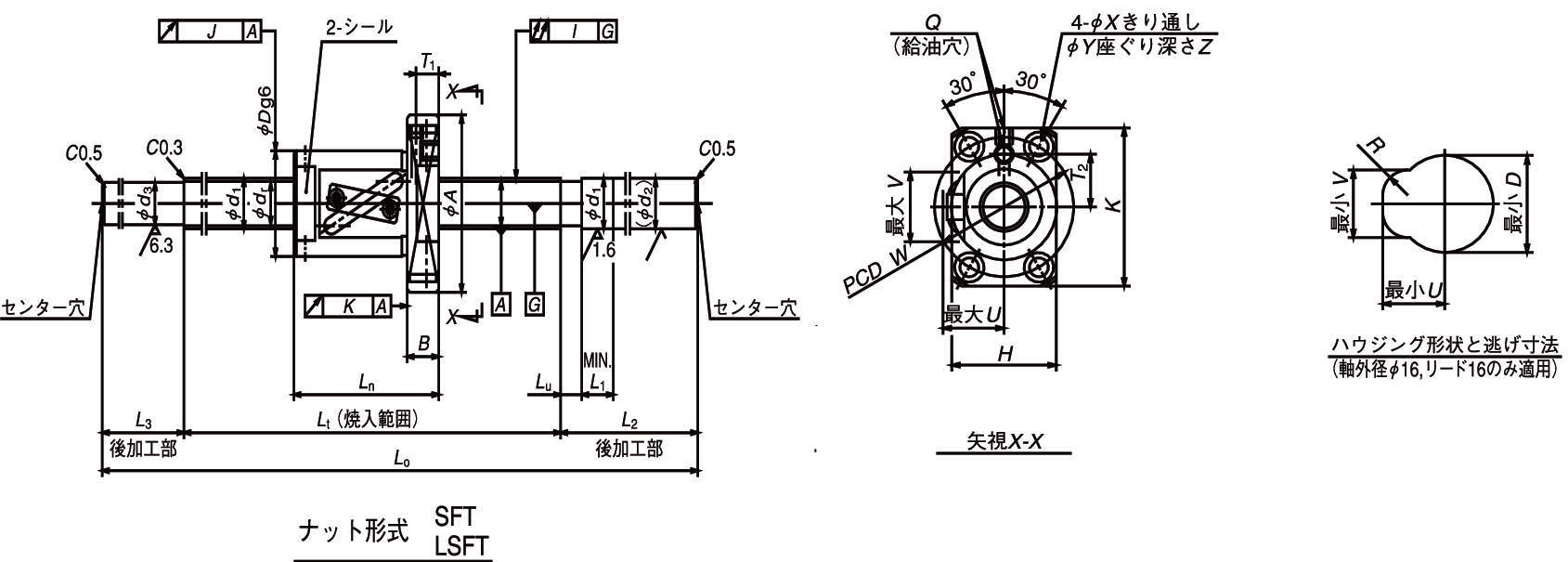

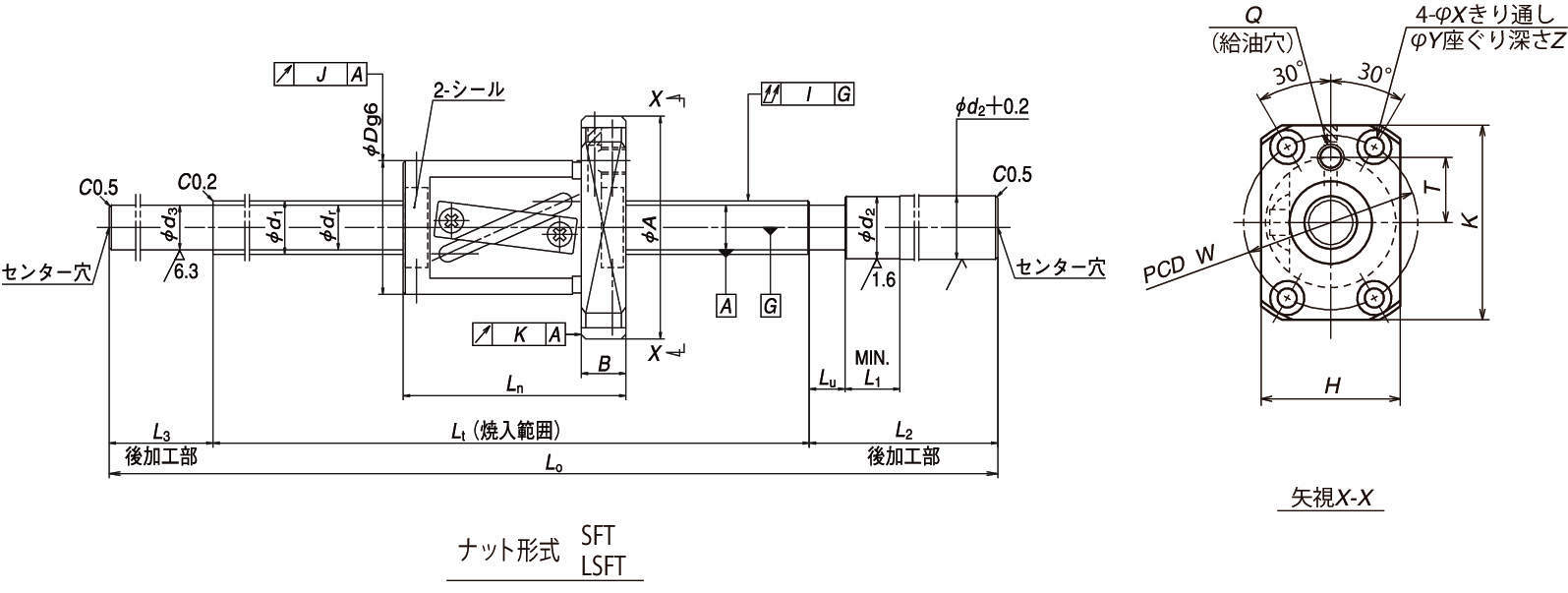

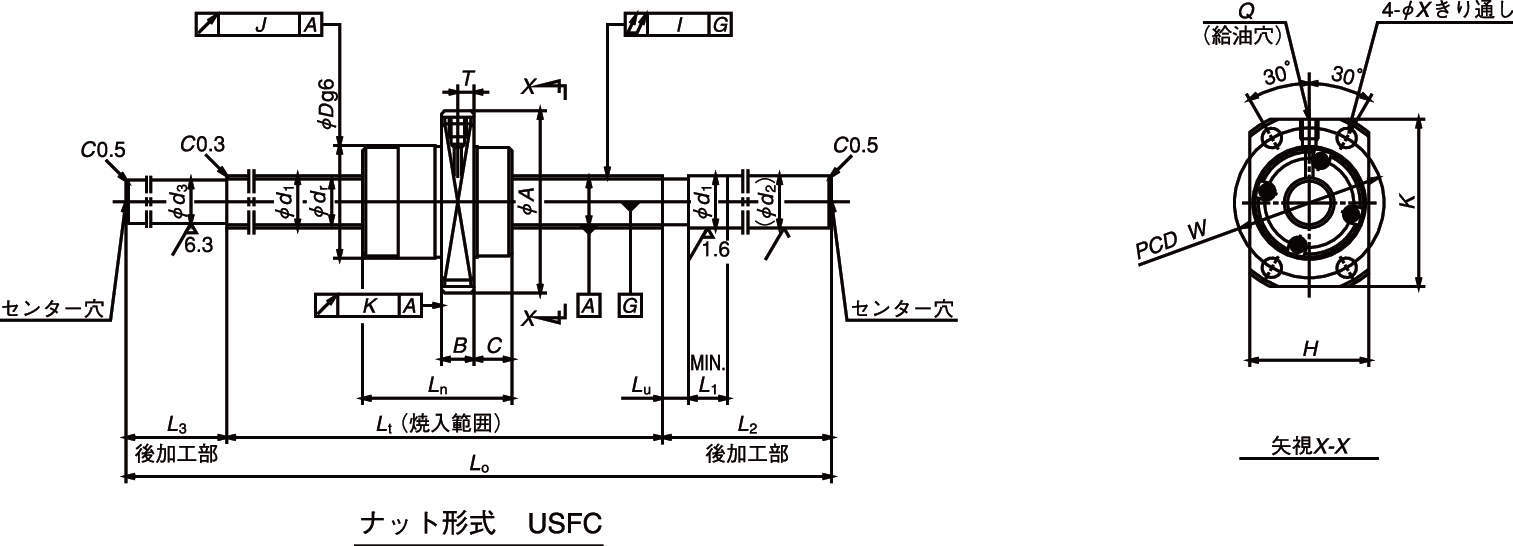

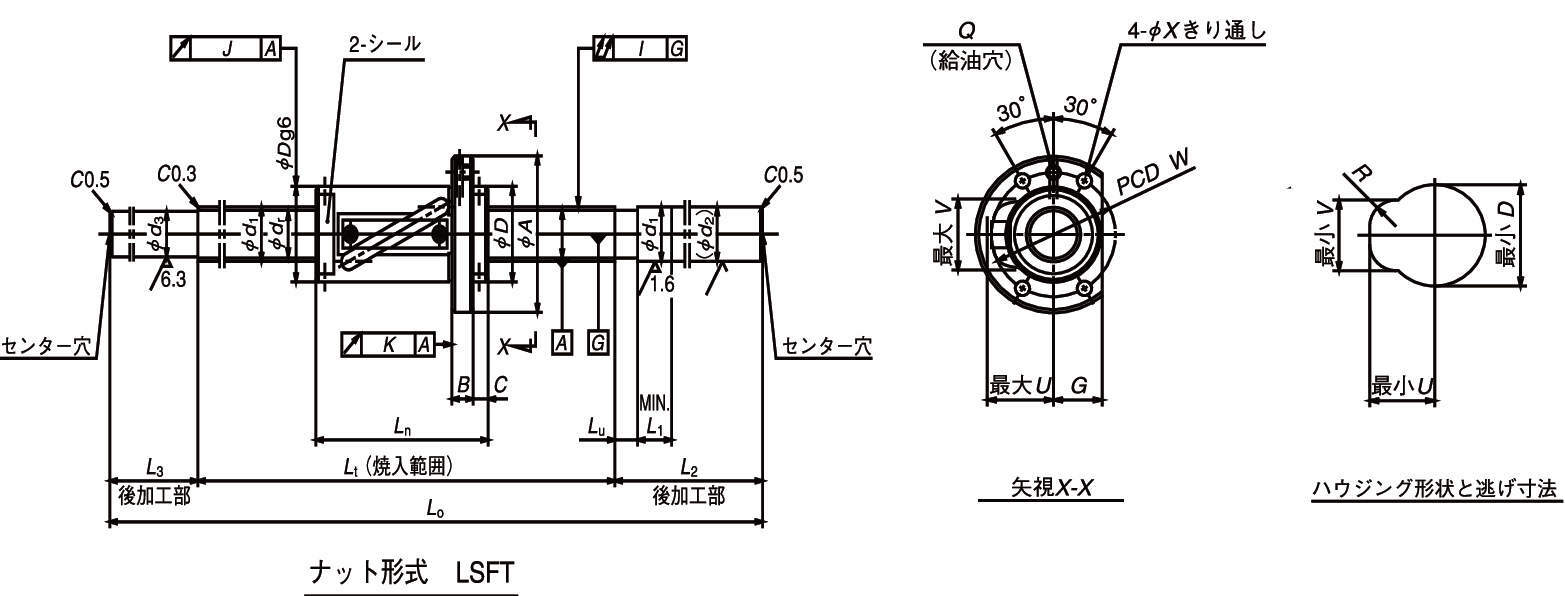

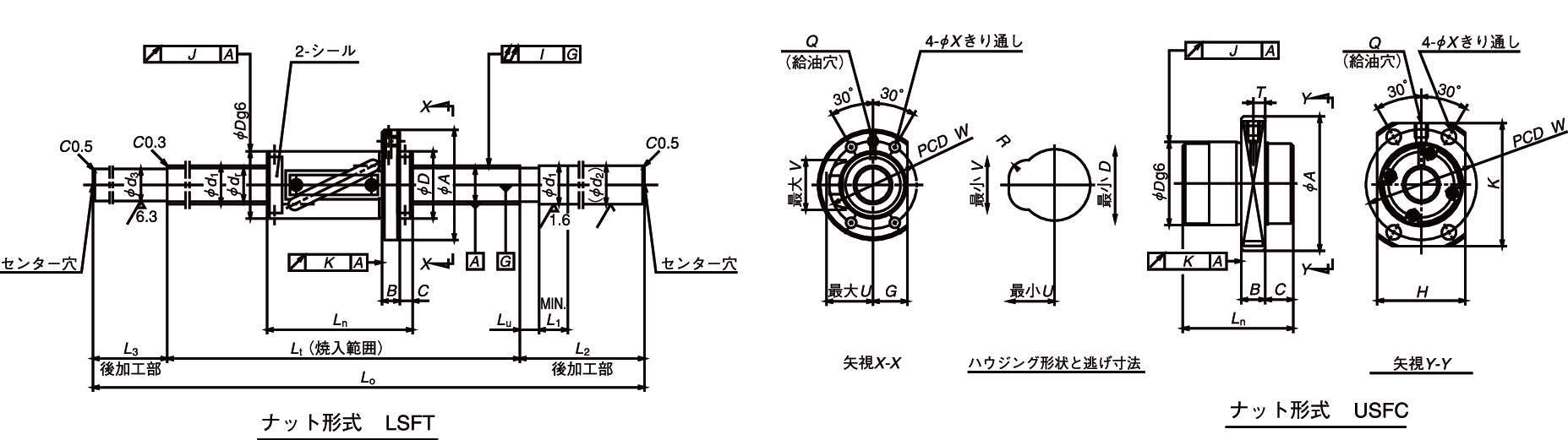

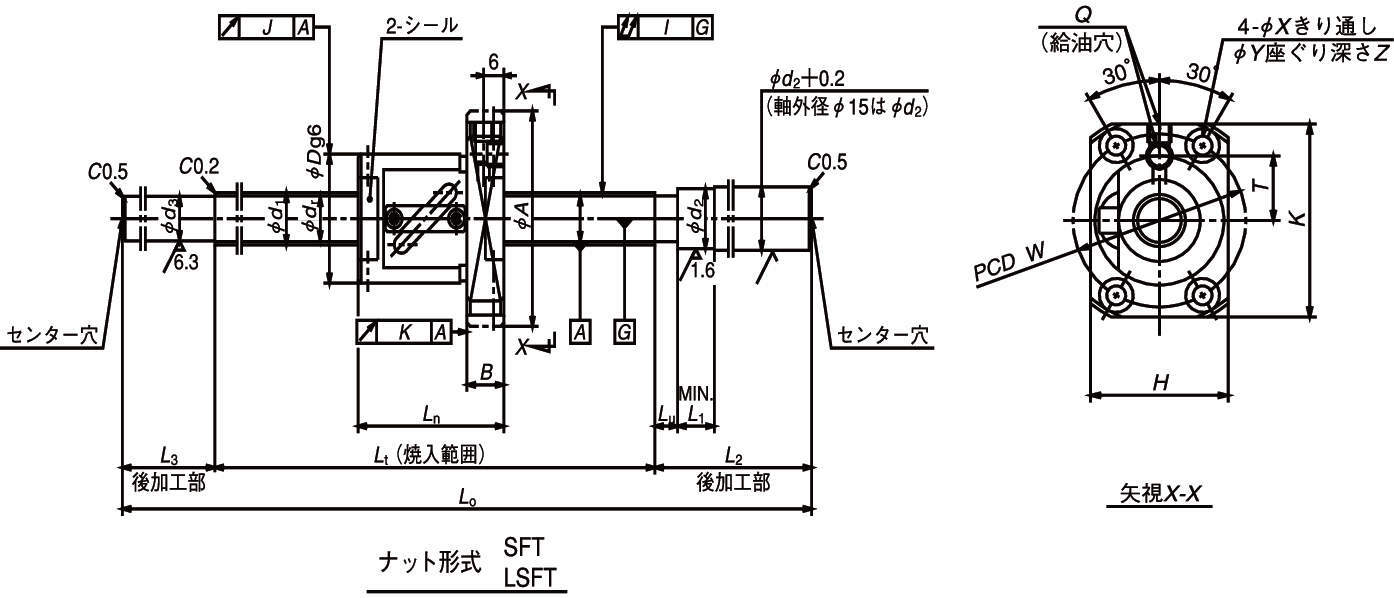

  • 寸法図
  • CAD

詳細仕様

前へ
次へ

  • 32件中 21-30件

  • 表示件数

32件の型式

  • ねじ軸φ10・リード4、ねじ軸φ12・リード5、10

  • ねじ軸φ14・リード5、8、ねじ軸φ15・リード10

  • ねじ軸φ15・リード20、ねじ軸φ16・リード32、ねじ軸φ20・リード40

  • ねじ軸φ16・リード5、16、ねじ軸φ20・リード10、20

  • ねじ軸φ25・リード20、25、50

  • ねじ軸φ32・リード25、32

型式 ねじ
軸径		 リード ストローク
最大
Lt-Ln		 軸外径
d1		 リード
l		 ボール径
Dw		 ボールピッチ円径
dm		 ねじ軸谷径
dr		 有効巻数
巻数×サーキット数		 基本定格荷重(N) 軸方向
すきま
最大		 ナット寸法 ねじ軸寸法 質量
(kg)		 許容回転数
N(min-1)		 グリース
補給量の目安
(cm3)
動定格Ca 静定格C0a ナット形式 外径 D フランジ部 全長 Ln 取付穴 給油 ねじ部 Lt 右軸端 左軸端 全長 L0
G H B C W X Y Z Q T T1 T2 d2 Lu L1 L2 d3 L3
W2009FS-1-C5T10 20 10 846 20 10 3.969 21 16.9 2.5×1 13300 21900 0.005 - 46 - 46 13 - 54 59 6.6 11 6.5 M6×1 - 6 24 900 20 10 60 150 16.9 80 1130 3.2 3000 2.4
W2013FS-1-C5T10 20 10 1246 20 10 3.969 21 16.9 2.5×1 13300 21900 0.005 - 46 - 46 13 - 54 59 6.6 11 6.5 M6×1 - 6 24 1300 20 10 60 150 16.9 80 1530 4.1 2190 2.4
W2010FS-1-C5T20 20 20 937 20 20 3.969 21 16.9 1.5×1 8190 13100 0.005 - 46 - 46 13 - 63 59 6.6 11 6.5 M6×1 - 8 24 1000 20 13 60 150 16.9 80 1230 3.6 3000 2.1
W2015FS-1-C5T20 20 20 1437 20 20 3.969 21 16.9 1.5×1 8190 13100 0.005 - 46 - 46 13 - 63 59 6.6 11 6.5 M6×1 - 8 24 1500 20 13 60 150 16.9 80 1730 4.8 1610 2.1
W2513FS-1-C5T20 25 20 1254 25 20 4.762 26.25 21.3 2.5×1 18600 32600 0.005 LSFT 44 23 - 12 8 96 57 6.8 - - M6×1 - - - 1350 25 13 70 200 21.3 100 1650 6.8 2550 6.0
W2521FS-1-C5T20 25 20 2054 25 20 4.762 26.25 21.3 2.5×1 18600 32600 0.005 LSFT 44 23 - 12 8 96 57 6.8 - - M6×1 - - - 2150 25 13 70 200 21.3 100 2450 9.8 1000 6.0
W2513FS-2-C5T25 25 25 1260 25 25 4.762 26.25 21.3 1.5×1 11700 19700 0.005 LSFT 44 23 - 12 10 90 57 6.6 - - M6×1 - - - 1350 25 15 70 200 21.3 100 1650 6.8 2540 5.0
W2521FS-2-C5T25 25 25 2060 25 25 4.762 26.25 21.3 1.5×1 11700 19700 0.005 LSFT 44 23 - 12 10 90 57 6.6 - - M6×1 - - - 2150 25 15 70 200 21.3 100 2450 9.8 1000 5.0
W3217FS-1-C5T25 32 25 1583 32 25 4.762 33.25 28.3 2.5×1 20400 42200 0.005 - 51 26 - 15 10 117 67 9 - - M6×1 - - - 1700 32 15 70 250 28.3 120 2070 13.8 2180 8.5
W3227FS-1-C5T25 32 25 2583 32 25 4.762 33.25 28.3 2.5×1 20400 42200 0.005 - 51 26 - 15 10 117 67 9 - - M6×1 - - - 2700 32 15 70 250 28.3 120 3070 20.0 800 8.5

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
W2009FS-1-C5T10 W2009FS-1-C5T10 P 145,000 - 在庫品
W2013FS-1-C5T10 W2013FS-1-C5T10 P 213,000 - 在庫品
W2010FS-1-C5T20 W2010FS-1-C5T20 P 185,000 - 在庫品
W2015FS-1-C5T20 W2015FS-1-C5T20 P 274,000 - 在庫品
W2513FS-1-C5T20 W2513FS-1-C5T20 P 208,000 - 在庫品
W2521FS-1-C5T20 W2521FS-1-C5T20 P 327,000 - 在庫品
W2513FS-2-C5T25 W2513FS-2-C5T25 P 208,000 - 在庫品
W2521FS-2-C5T25 W2521FS-2-C5T25 P 327,000 - 在庫品
W3217FS-1-C5T25 W3217FS-1-C5T25 P 209,000 - 在庫品
W3227FS-1-C5T25 W3227FS-1-C5T25 P 324,000 - 在庫品
