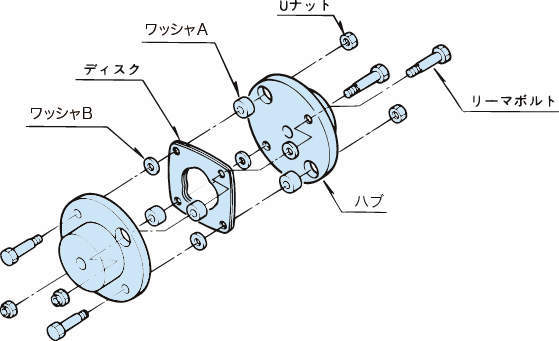

1組のディスクセットを持ち、偏角、軸方向変位を吸収するタイプです。
椿本チエイン
エクトフレックスカップリング NEFシリーズ（シングルタイプ）
詳細仕様
612件の型式
-
標準ハブ×標準ハブ
-
拡大ハブ×拡大ハブ
-
延長ハブ×延長ハブ
-
標準ハブ×標準ハブ
-
拡大ハブ×拡大ハブ
-
延長ハブ×延長ハブ
| 型式 | サイズ | ハブ[1] | ハブ[2] |
許容 トルク (N・ｍ) |
最高 回転速度 (r/min) |
A(mm) |
AL (mm) |
B (mm) |
BL (mm) |
E (mm) |
H (mm) |
HK (mm) |
K (mm) |
許容ミスアライメント |
ねじり 剛性 (N・m/rad) |
軸方向 バネ定数 (N/mm) |
慣性 モーメント (kg/m2) |
GD2 (kgf・cm2) |
質量 (kg) |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| タイプ | 軸穴径(mm) | 下穴径 d (mm) | 軸穴径(mm) | タイプ | 軸穴径(mm) | 下穴径 d (mm) | 軸穴径(mm) | 角度誤差 (deg) | 軸方向変位 (mm) | |||||||||||||||||
| 軸穴 | 最大 | 軸穴 | 最大 | |||||||||||||||||||||||
| NEF130S-NH38JD2×NH55JD2 | NEF130S | 標準ハブ | 38 | - | - | 標準ハブ | 55 | - | - | 1270 | 10000 | 131.2 | - | 57.2 | - | 16.8 | 106 | - | 168 | 1 | ±2.5 | 14.7×10^5 | 355 | 270×10＾-4 | 1080 | 11.5 |
| NEF130S-NH38JD2×NH60JD2 | NEF130S | 標準ハブ | 38 | - | - | 標準ハブ | 60 | - | - | 1270 | 10000 | 131.2 | - | 57.2 | - | 16.8 | 106 | - | 168 | 1 | ±2.5 | 14.7×10^5 | 355 | 270×10＾-4 | 1080 | 11.5 |
| NEF130S-NH50JD2×NH50JD2 | NEF130S | 標準ハブ | 50 | - | - | 標準ハブ | 50 | - | - | 1270 | 10000 | 131.2 | - | 57.2 | - | 16.8 | 106 | - | 168 | 1 | ±2.5 | 14.7×10^5 | 355 | 270×10＾-4 | 1080 | 11.5 |
| NEF130S-NH50JD2×NH55JD2 | NEF130S | 標準ハブ | 50 | - | - | 標準ハブ | 55 | - | - | 1270 | 10000 | 131.2 | - | 57.2 | - | 16.8 | 106 | - | 168 | 1 | ±2.5 | 14.7×10^5 | 355 | 270×10＾-4 | 1080 | 11.5 |
| NEF130S-NH50JD2×NH60JD2 | NEF130S | 標準ハブ | 50 | - | - | 標準ハブ | 60 | - | - | 1270 | 10000 | 131.2 | - | 57.2 | - | 16.8 | 106 | - | 168 | 1 | ±2.5 | 14.7×10^5 | 355 | 270×10＾-4 | 1080 | 11.5 |
| NEF130S-NH55JD2×NH55JD2 | NEF130S | 標準ハブ | 55 | - | - | 標準ハブ | 55 | - | - | 1270 | 10000 | 131.2 | - | 57.2 | - | 16.8 | 106 | - | 168 | 1 | ±2.5 | 14.7×10^5 | 355 | 270×10＾-4 | 1080 | 11.5 |
| NEF130S-NH55JD2×NH60JD2 | NEF130S | 標準ハブ | 55 | - | - | 標準ハブ | 60 | - | - | 1270 | 10000 | 131.2 | - | 57.2 | - | 16.8 | 106 | - | 168 | 1 | ±2.5 | 14.7×10^5 | 355 | 270×10＾-4 | 1080 | 11.5 |
| NEF130S-NH60JD2×NH60JD2 | NEF130S | 標準ハブ | 60 | - | - | 標準ハブ | 60 | - | - | 1270 | 10000 | 131.2 | - | 57.2 | - | 16.8 | 106 | - | 168 | 1 | ±2.5 | 14.7×10^5 | 355 | 270×10＾-4 | 1080 | 11.5 |
| NEF210S-NR×NR | NEF210S | 標準ハブ | - | 25 | 80 | 標準ハブ | - | 25 | 80 | 2060 | 8000 | 144 | - | 63.5 | - | 17.0 | 118 | - | 194 | 1 | ±2.7 | 22.5×10^5 | 441 | 520×10＾-4 | 2080 | 16.4 |
| NEF340S-NR×NR | NEF340S | 標準ハブ | - | 45 | 95 | 標準ハブ | - | 45 | 95 | 3330 | 7500 | 174 | - | 76.2 | - | 21.6 | 137 | - | 214 | 1 | ±3.3 | 32.3×10^5 | 470 | 880×10＾-4 | 3520 | 28 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| NEF130S-NH38JD2×NH55JD2 | NEF130S-NH38JD2-NH55JD2 | P | 59,466 | - | - |
| NEF130S-NH38JD2×NH60JD2 | NEF130S-NH38JD2-NH60JD2 | P | 59,466 | 在庫品 | - |
| NEF130S-NH50JD2×NH50JD2 | NEF130S-NH50JD2-NH50JD2 | P | 59,466 | 在庫品 | - |
| NEF130S-NH50JD2×NH55JD2 | NEF130S-NH50JD2-NH55JD2 | P | 59,466 | - | - |
| NEF130S-NH50JD2×NH60JD2 | NEF130S-NH50JD2-NH60JD2 | P | 59,466 | 在庫品 | - |
| NEF130S-NH55JD2×NH55JD2 | NEF130S-NH55JD2-NH55JD2 | P | 59,466 | - | - |
| NEF130S-NH55JD2×NH60JD2 | NEF130S-NH55JD2-NH60JD2 | P | 59,466 | - | - |
| NEF130S-NH60JD2×NH60JD2 | NEF130S-NH60JD2-NH60JD2 | P | 59,466 | 在庫品 | - |
| NEF210S-NR×NR | NEF210S-NR-NR | P | 64,500 | - | 在庫品 |
| NEF340S-NR×NR | NEF340S-NR-NR | P | 103,000 | - | 在庫品 |
