1組のディスクセットを持ち、偏角、軸方向変位を吸収するタイプです。
椿本チエイン
エクトフレックスカップリング NEFシリーズ（シングルタイプ）
詳細仕様
612件の型式
-

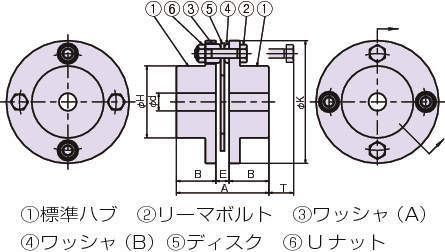

標準ハブ×標準ハブ
-

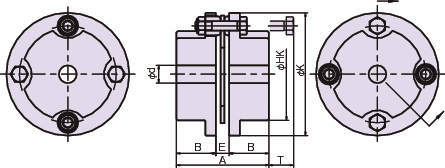

拡大ハブ×拡大ハブ
-

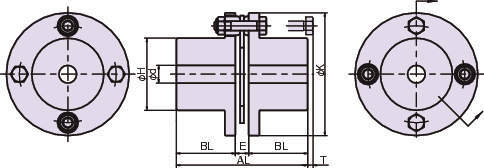

延長ハブ×延長ハブ
-
標準ハブ×標準ハブ
-
拡大ハブ×拡大ハブ
-
延長ハブ×延長ハブ
| 型式 | サイズ | ハブ[1] | ハブ[2] |
許容 トルク (N・ｍ) |
最高 回転速度 (r/min) |
A(mm) |
AL (mm) |
B (mm) |
BL (mm) |
E (mm) |
H (mm) |
HK (mm) |
K (mm) |
許容ミスアライメント |
ねじり 剛性 (N・m/rad) |
軸方向 バネ定数 (N/mm) |
慣性 モーメント (kg/m2) |
GD2 (kgf・cm2) |
質量 (kg) |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| タイプ | 軸穴径(mm) | 下穴径 d (mm) | 軸穴径(mm) | タイプ | 軸穴径(mm) | 下穴径 d (mm) | 軸穴径(mm) | 角度誤差 (deg) | 軸方向変位 (mm) | |||||||||||||||||
| 軸穴 | 最大 | 軸穴 | 最大 | |||||||||||||||||||||||
| NEF540S-NR×NR | NEF540S | 標準ハブ | - | 50 | 109 | 標準ハブ | - | 50 | 109 | 5290 | 3400 | 201.7 | - | 88.9 | - | 23.9 | 156 | - | 246 | 1 | ±3.8 | 43.1×10^5 | 549 | 1750×10＾-4 | 7000 | 33 |
| NEF700S-NR×NR | NEF700S | 標準ハブ | - | 50 | 118 | 標準ハブ | - | 50 | 118 | 6860 | 3100 | 230.4 | - | 101.6 | - | 27.2 | 169 | - | 276 | 1 | ±4.0 | 58.8×10^5 | 588 | 3250×10＾-4 | 13000 | 37 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| NEF540S-NR×NR | NEF540S-NR-NR | P | 114,833 | - | 在庫品 |
| NEF700S-NR×NR | NEF700S-NR-NR | P | 160,833 | - | 在庫品 |
