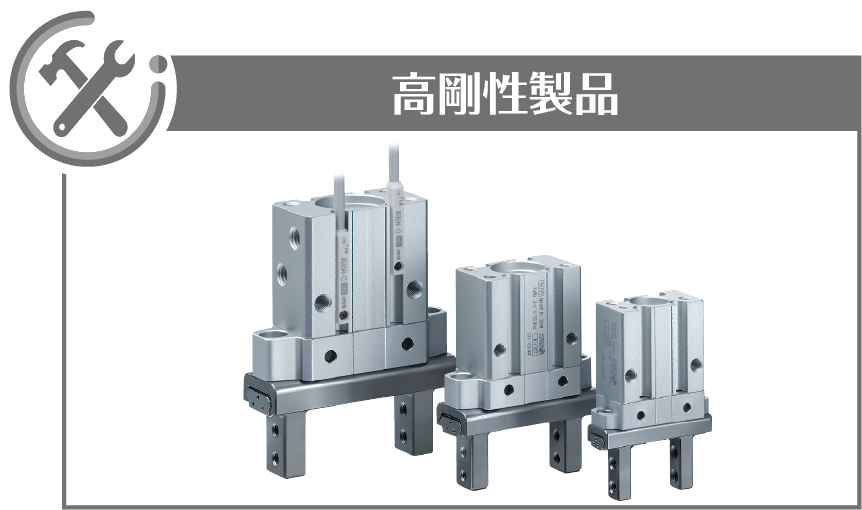

エアチャック（平行開閉形）｜平行開閉形エアチャック（コンパクトタイプ） JMHZ2シリーズ

■把持点距離はそのままでダウンサイジング （φ20 → φ16）
・全長 ： 最大21.7mm減 （102.7mm → 81mm）
・厚さ ： 最大7.6mm減 （33.6mm → 26mm ）
・質量 ： 最大180g減 （420g → 240g）
※既存品MHZ2 φ5 と JMHZ2 φ20との比較です。

■ガイド一体構造により高剛性・高精度を実現
・高精度リニアガイド採用で、繰返し精度 ： ±0.01mm。
・1ランク上のリニアガイドを採用し剛性を向上（既存製品MHZ2の同サイズと比較）

■ダウンサイジング
・同じランクのリニアガイドで、1サイズ下のシリンダ内径を採用。

■ガイドランクUP 【 剛性の向上 】
・同じシリンダ内径で1ランク上のリニアガイドを搭載。
・開閉ストロークUP。

■把持点距離の拡大
・1サイズ下のシリンダサイズを使用しても把持点距離を長くすることができます。

■高精度
・高精度リニアガイド採用。
・繰返し精度:±0.01mm。
・取付再現性の向上位置決めノックピン穴。
・軸方向取付用基準インロー穴。

■自由度の高い取付方法
・2方向から3通りの取付けが可能。
・軸方向取付・ボディタップ使用、横取付・ ボディタップ使用、横取付・ボディ通し穴使用。

■フィンガオプション
・基本形（開閉方向タップ）、側面タップ取付方式、開閉方向通し穴方式。

■位置決めピンを配置（オーダーメイド仕様）
・メンテナンスを考慮した形状。

■小型オートスイッチが取付可能

■オートスイッチを横方向から取付可能
・ヘッド側が塞がった状態でもオートスイッチが取付可能
