・位置決めしたい所の軸に円周溝を設け、この溝に入れて軸方向の動きを止めます。着脱には専用工具(プライヤー)が必要ですが、作業は簡単です。
・軸上の位置決めに使用します。生地で錆びやすい為、常に油のかかる環境下か耐食性を必要としない場所に使用します。
共通仕様
シリーズ | トメワ |
---|---|
材質 | ばね用鋼 |
表面処理 | 燐酸塩皮膜 |
YHT
・位置決めしたい所の軸に円周溝を設け、この溝に入れて軸方向の動きを止めます。着脱には専用工具(プライヤー)が必要ですが、作業は簡単です。
・軸上の位置決めに使用します。生地で錆びやすい為、常に油のかかる環境下か耐食性を必要としない場所に使用します。
シリーズ | トメワ |
---|---|
材質 | ばね用鋼 |
表面処理 | 燐酸塩皮膜 |
132件の型式

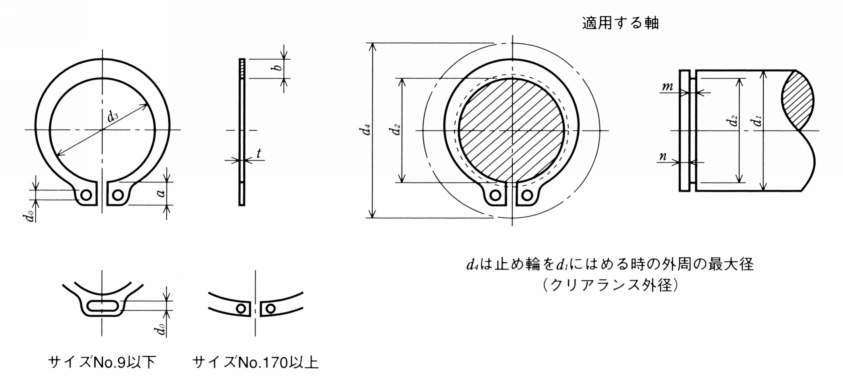

型式 | 呼び径 | 入数 | 止め輪(mm) |
参考 d4 (mm) |
適用する軸(mm) | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
d3 | t | b 約 | a 約 | d0 最小 | d1 | d2 | m | 参考n 最小 | ||||||||
基本寸法 | 寸法差 | 基本寸法 | 寸法差 | 基本寸法 | 寸法差 | 基本寸法 | 寸法差 | |||||||||
S14-10 | 14 | 10 | 12.9 | ±0.18 | 1 | ±0.05 | 2.2 | 3.4 | 1.7 | 22 | 14 | 13.4 | 0−0.11 | 1.15 | +0.140 | 1.5 |
S14-50 | 14 | 50 | 12.9 | ±0.18 | 1 | ±0.05 | 2.2 | 3.4 | 1.7 | 22 | 14 | 13.4 | 0−0.11 | 1.15 | +0.140 | 1.5 |
S15-10 | 15 | 10 | 13.8 | ±0.18 | 1 | ±0.05 | 2.2 | 3.5 | 1.7 | 23 | 15 | 14.3 | 0−0.11 | 1.15 | +0.140 | 1.5 |
S15-50 | 15 | 50 | 13.8 | ±0.18 | 1 | ±0.05 | 2.2 | 3.5 | 1.7 | 23 | 15 | 14.3 | 0−0.11 | 1.15 | +0.140 | 1.5 |
S16-10 | 16 | 10 | 14.7 | ±0.18 | 1 | ±0.05 | 2.2 | 3.6 | 1.7 | 24 | 16 | 15.2 | 0−0.11 | 1.15 | +0.140 | 1.5 |
S16-50 | 16 | 50 | 14.7 | ±0.18 | 1 | ±0.05 | 2.2 | 3.6 | 1.7 | 24 | 16 | 15.2 | 0−0.11 | 1.15 | +0.140 | 1.5 |
S17-10 | 17 | 10 | 15.7 | ±0.18 | 1 | ±0.05 | 2.2 | 3.7 | 1.7 | 25 | 17 | 16.2 | 0−0.11 | 1.15 | +0.140 | 1.5 |
S17-50 | 17 | 50 | 15.7 | ±0.18 | 1 | ±0.05 | 2.2 | 3.7 | 1.7 | 25 | 17 | 16.2 | 0−0.11 | 1.15 | +0.140 | 1.5 |
S18-10 | 18 | 10 | 16.5 | ±0.18 | 1.2 | ±0.06 | 2.6 | 3.8 | 1.7 | 26 | 18 | 17 | 0−0.11 | 1.35 | +0.140 | 1.5 |
S18-50 | 18 | 50 | 16.5 | ±0.18 | 1.2 | ±0.06 | 2.6 | 3.8 | 1.7 | 26 | 18 | 17 | 0−0.11 | 1.35 | +0.140 | 1.5 |
・tは素材厚さです。
型式 | 商品コード | 単位 |
価格 (円) |
基準納期 | |
---|---|---|---|---|---|
日伝 | メーカー | ||||
S14-10 | S14-10 | C | 290 | - | 在庫品 |
S14-50 | S14-50 | C | 500 | - | 在庫品 |
S15-10 | S15-10 | C | 290 | - | 在庫品 |
S15-50 | S15-50 | C | 560 | - | 在庫品 |
S16-10 | S16-10 | C | 350 | - | 在庫品 |
S16-50 | S16-50 | C | 580 | - | 在庫品 |
S17-10 | S17-10 | C | 350 | - | 在庫品 |
S17-50 | S17-50 | C | 610 | - | 在庫品 |
S18-10 | S18-10 | C | 380 | - | 在庫品 |
S18-50 | S18-50 | C | 690 | - | 在庫品 |
製品についてのご質問やお困りごとなどお気軽にご相談ください!
