ボールねじ｜転造ボールねじ GWシリーズ（C7級）

GWシリーズ

GWシリーズ

搬送用途、ワイドバリエーション転造ボールねじ

■多彩なねじ軸外径とリードから選択可能！
・豊富なねじ軸外径とリードから無駄のない最適なサイズの選定が可能です。

■取付形態に合わせたナットの種類から選択可能！
・丸形、角形、ハイリード形の3種類のナット形状から選定可能です。

: #ボールねじ

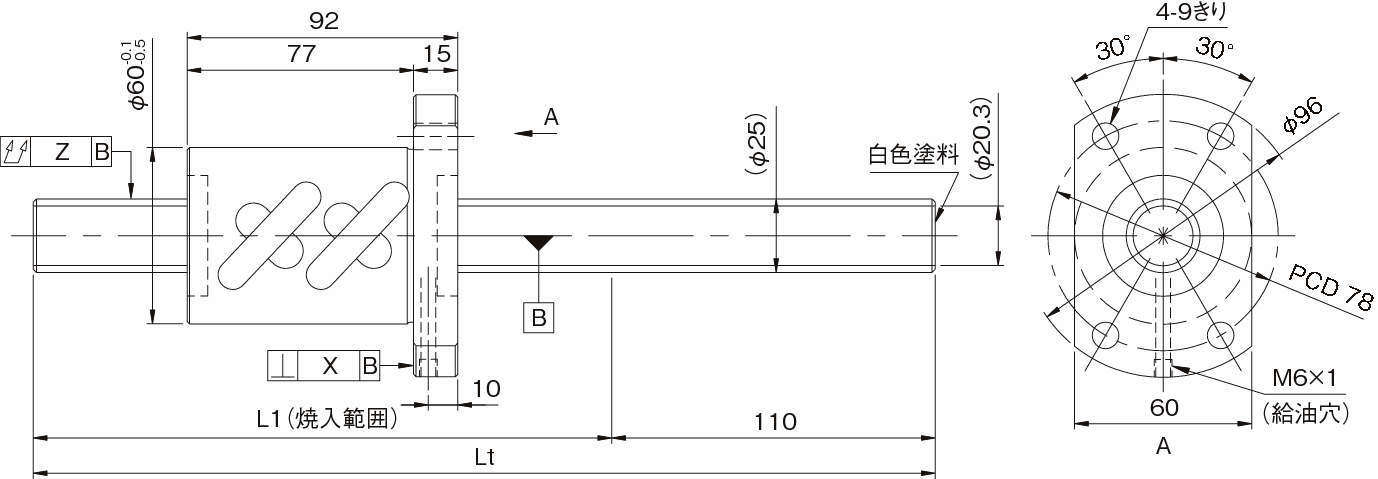

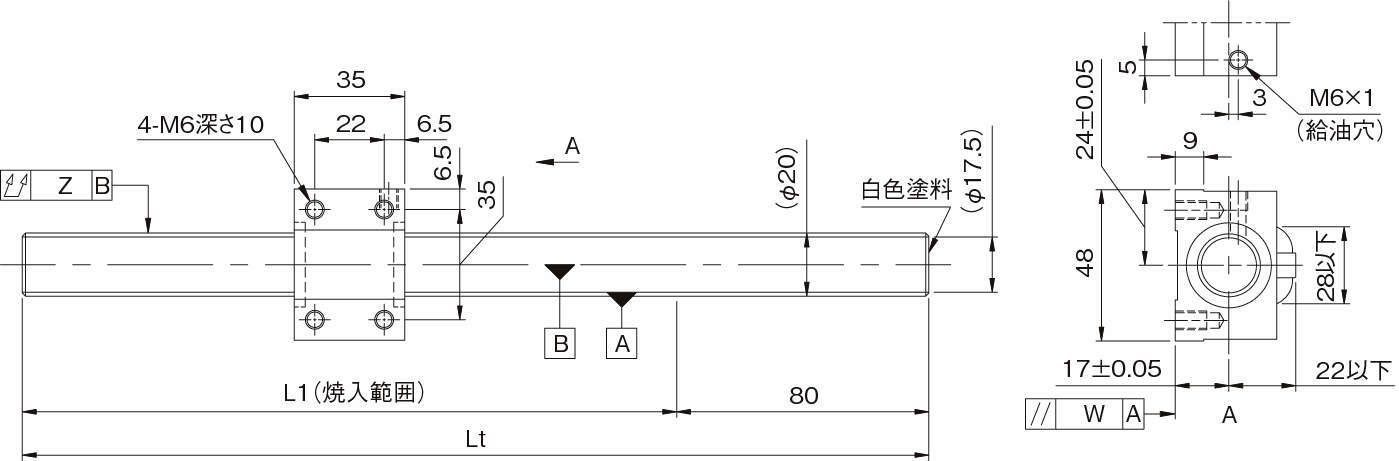

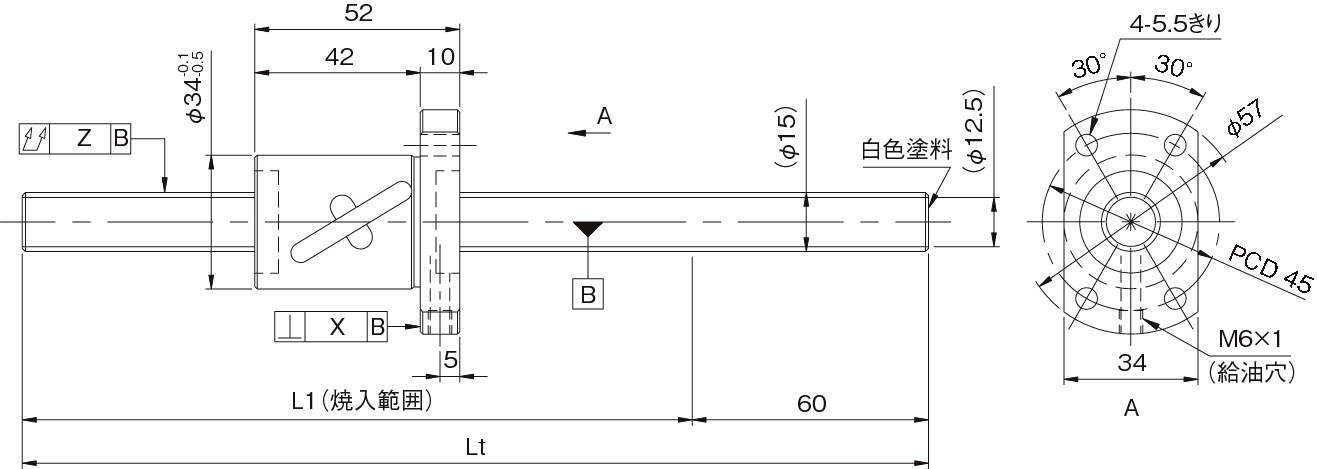

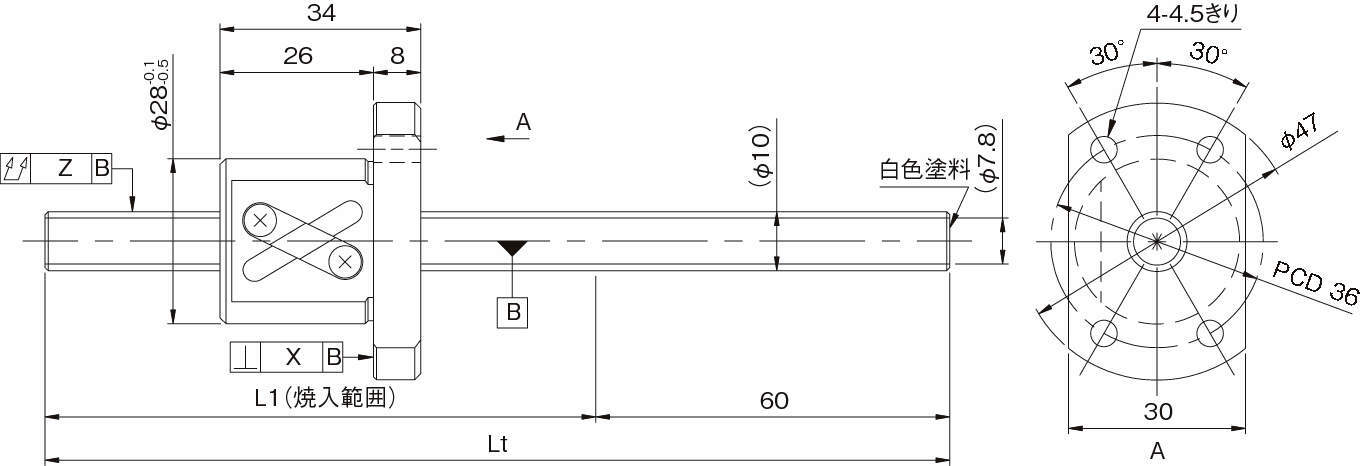

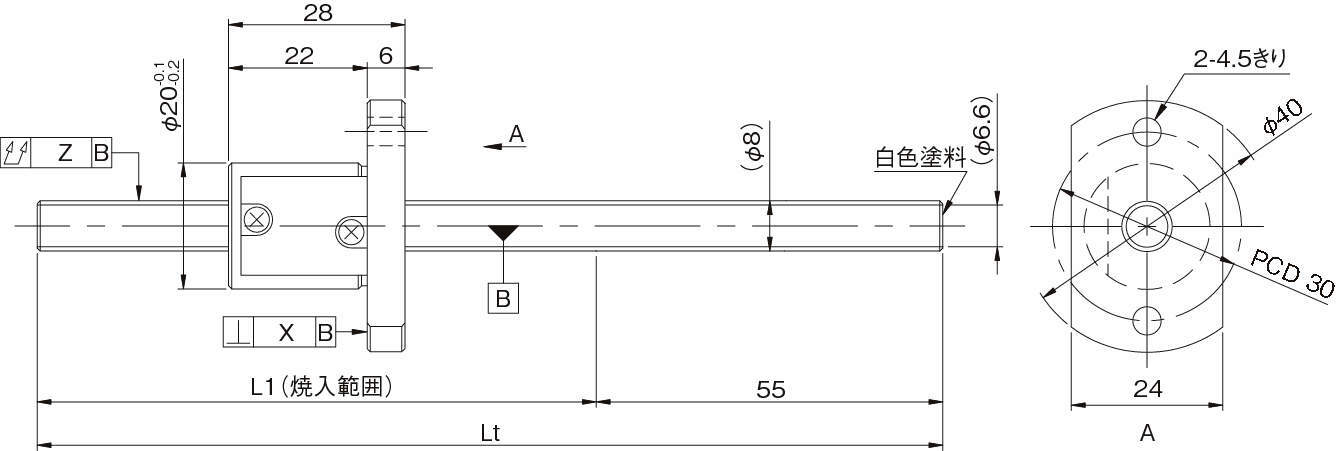

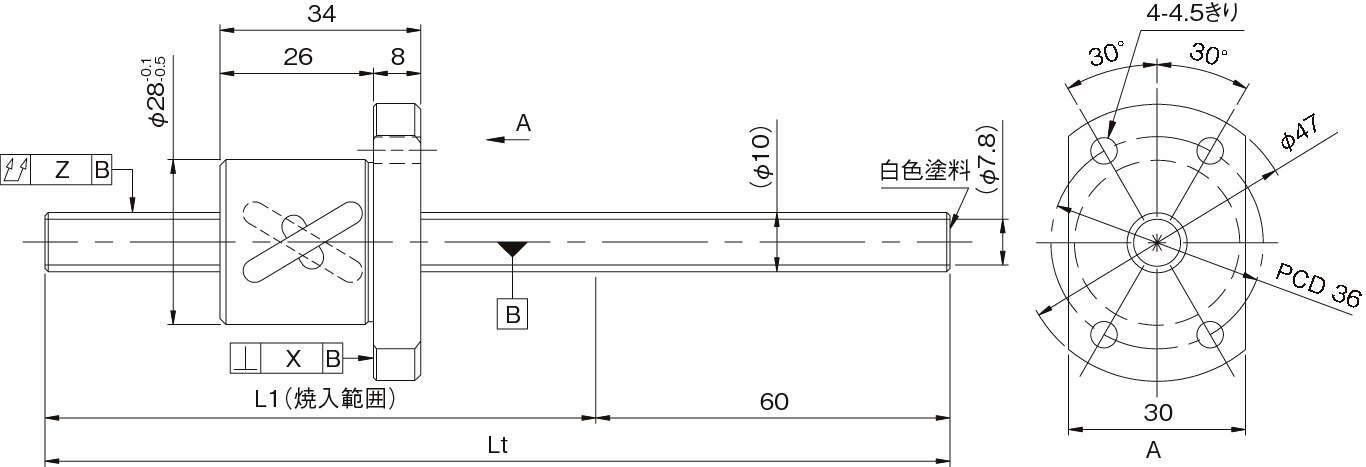

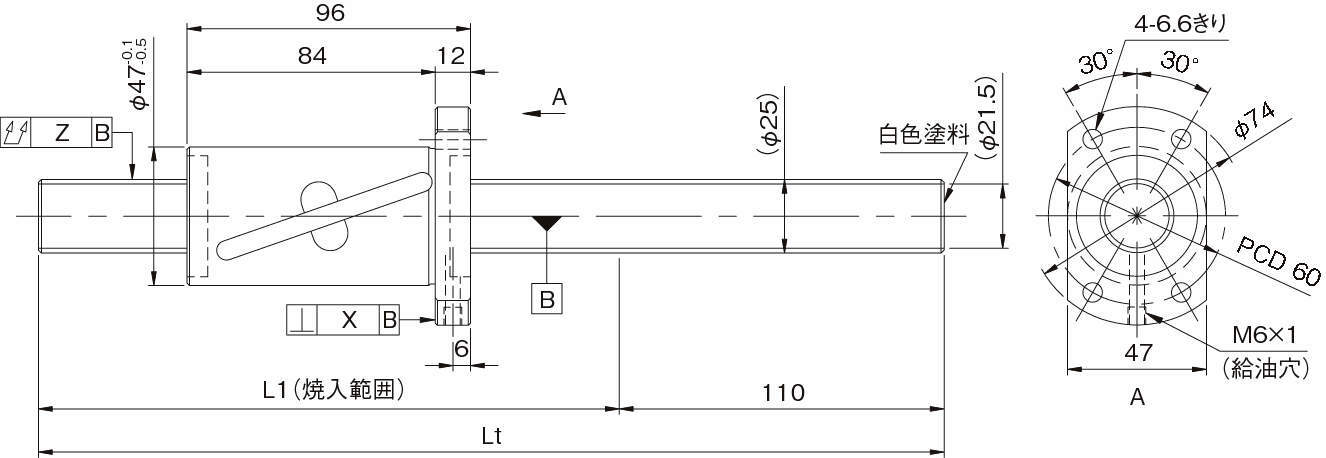

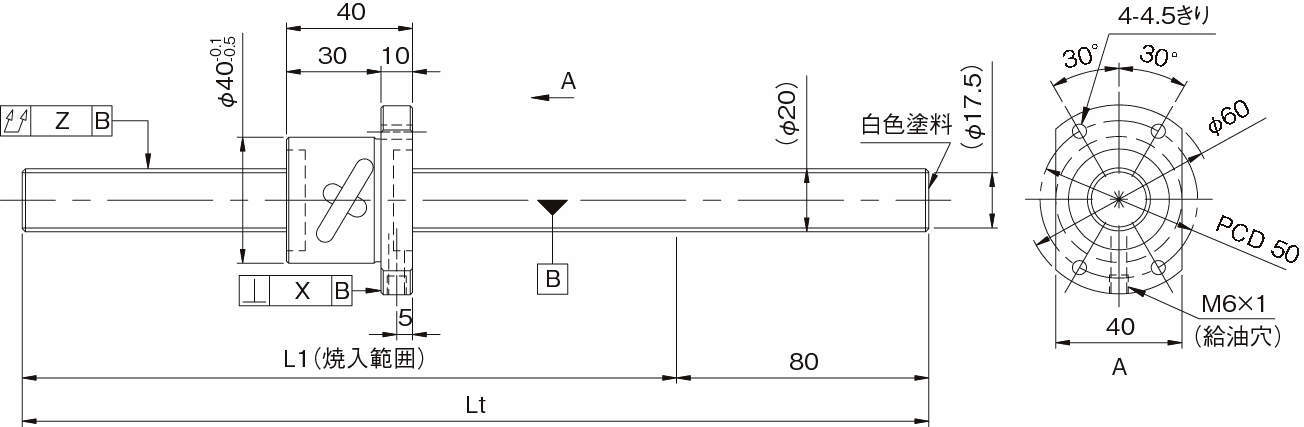

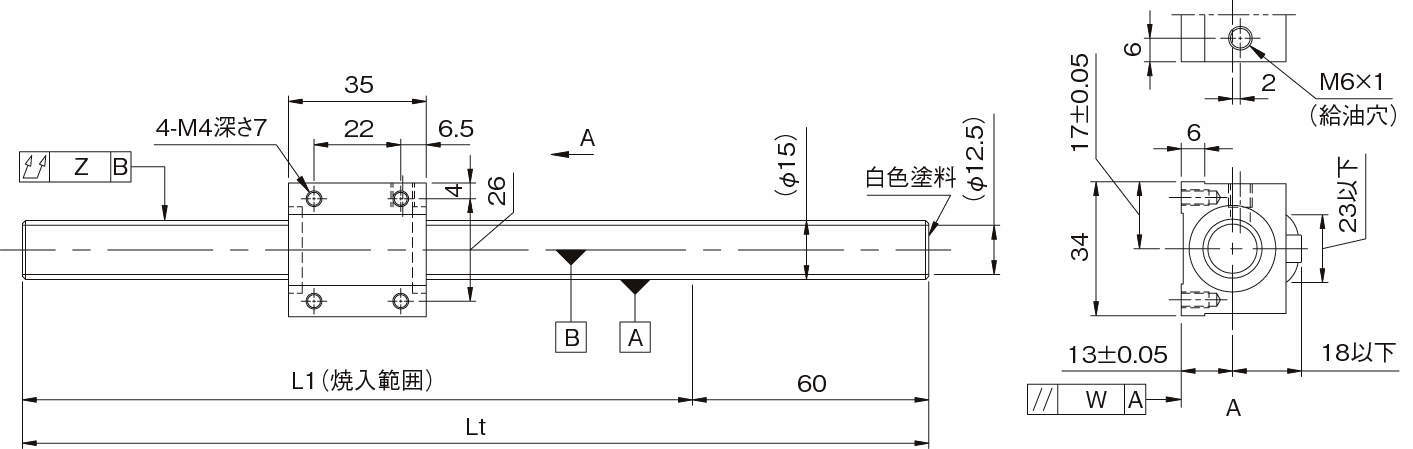

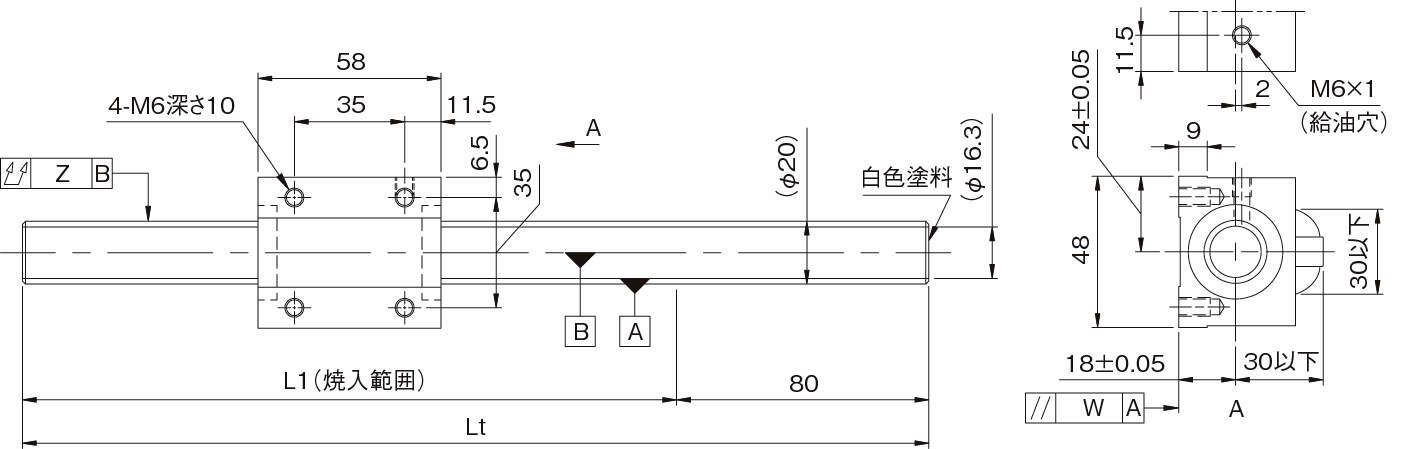

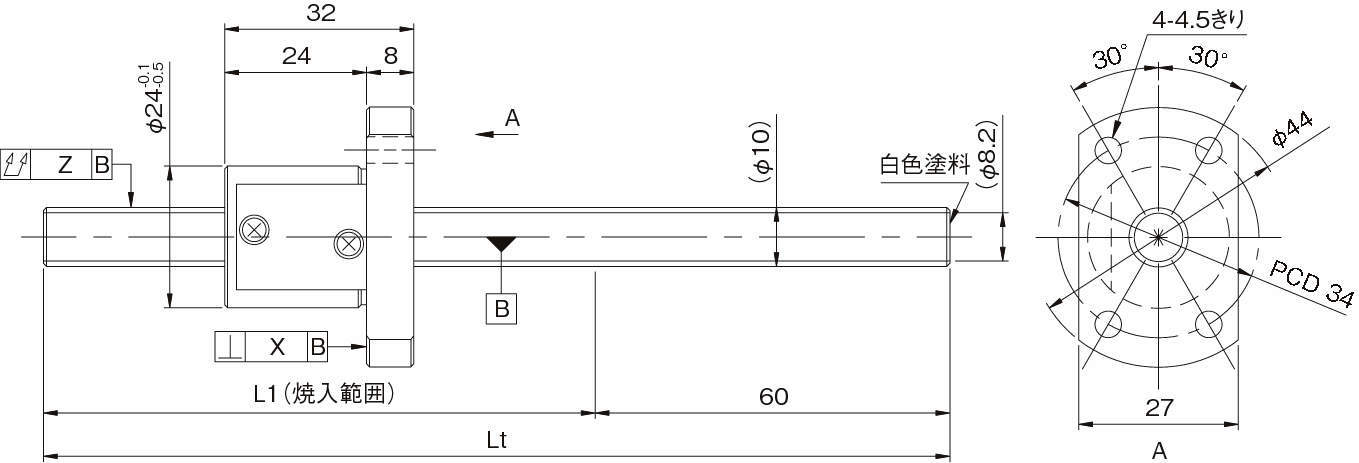

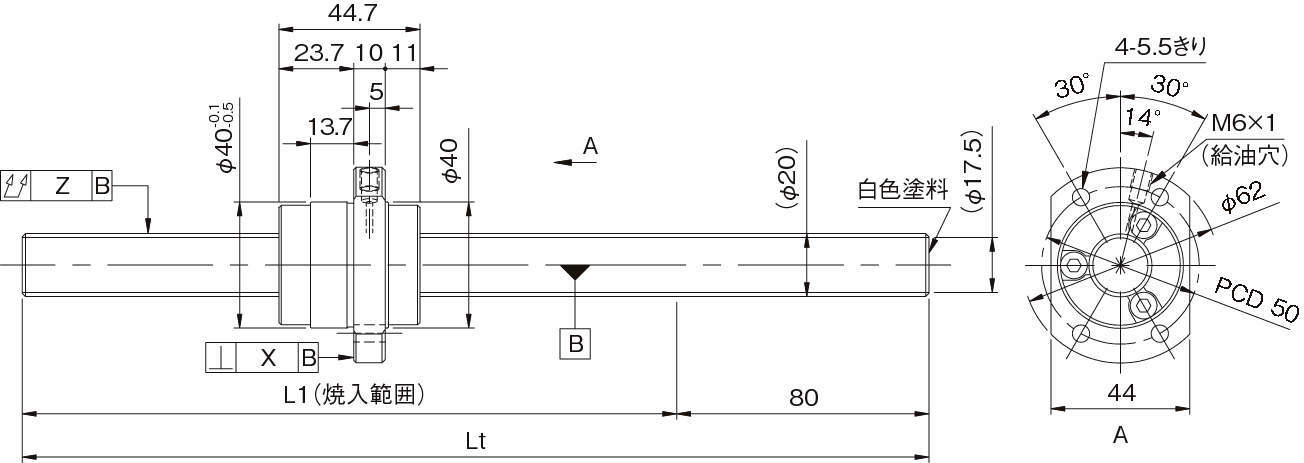

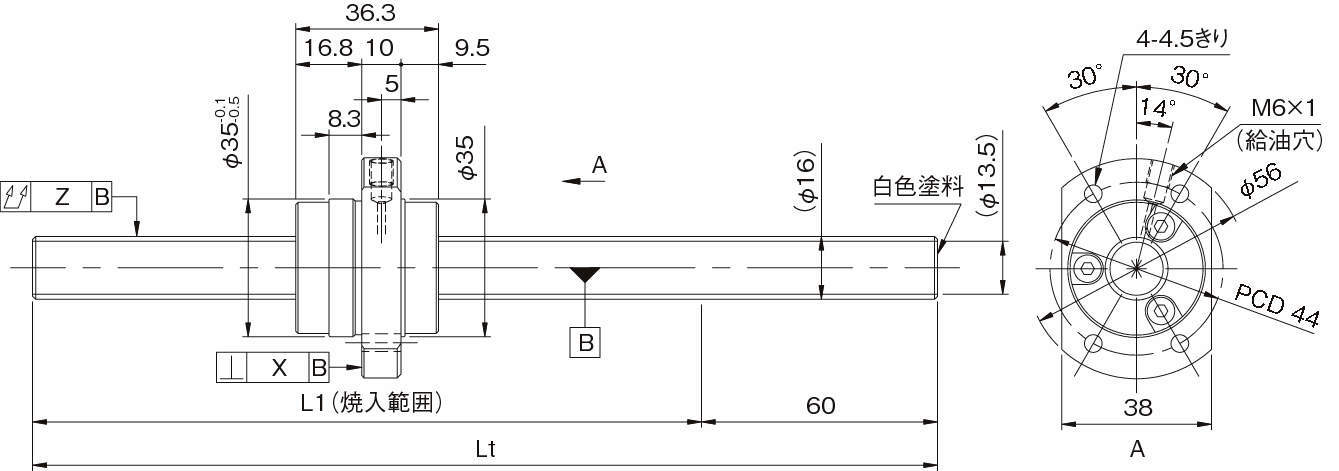

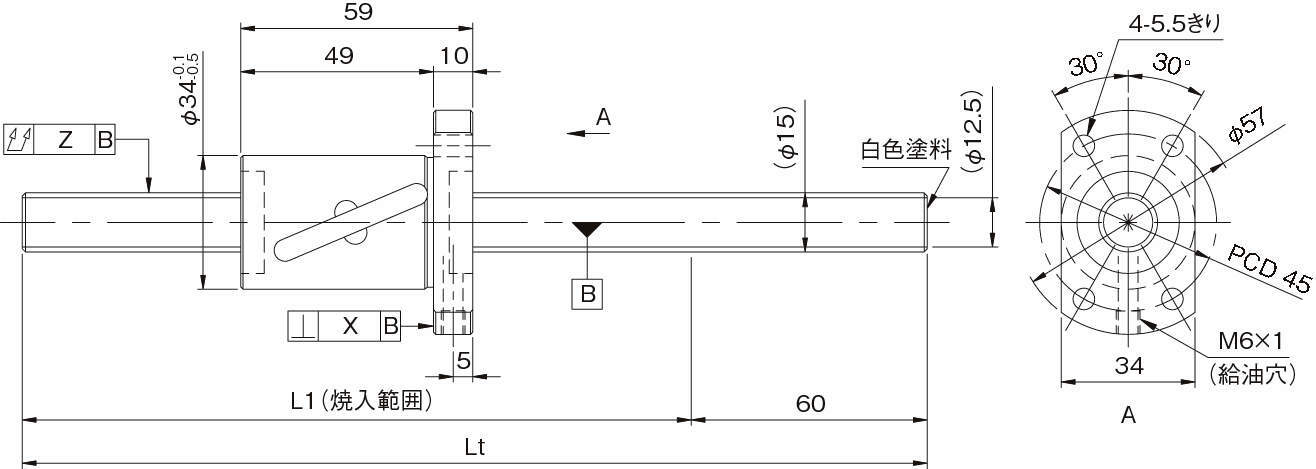

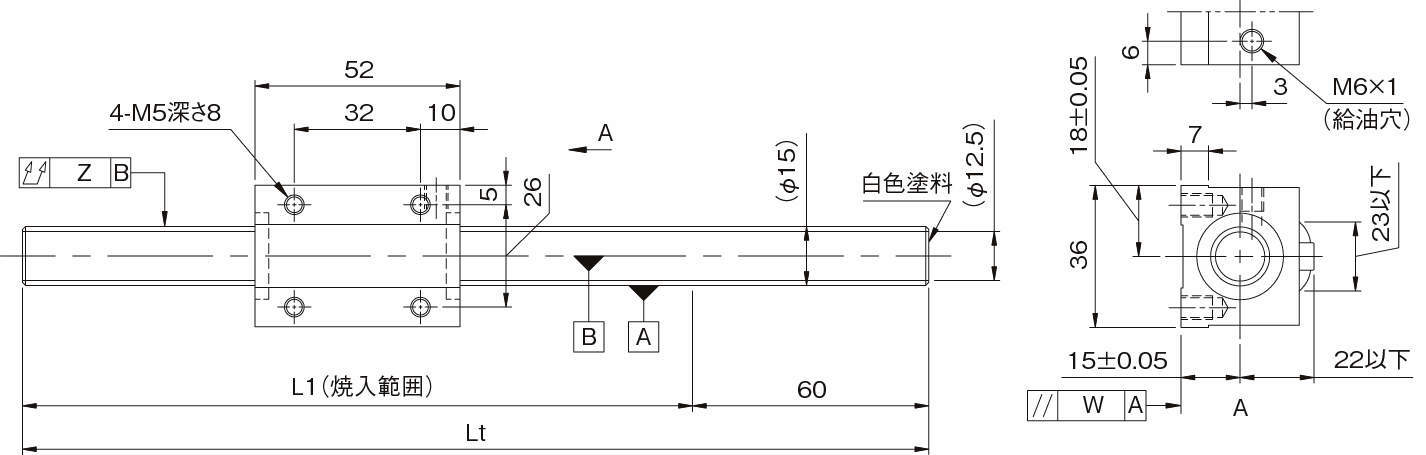

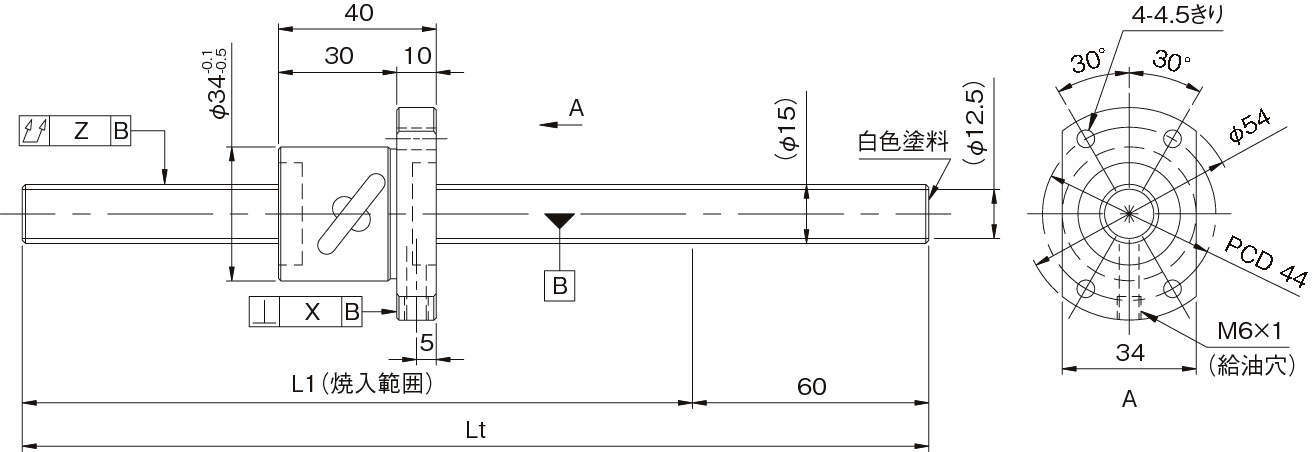

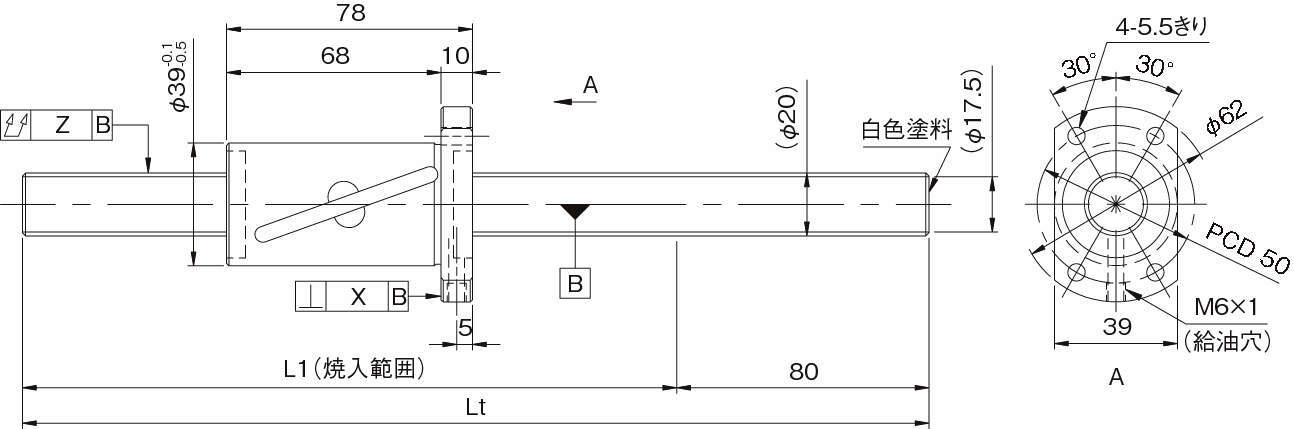

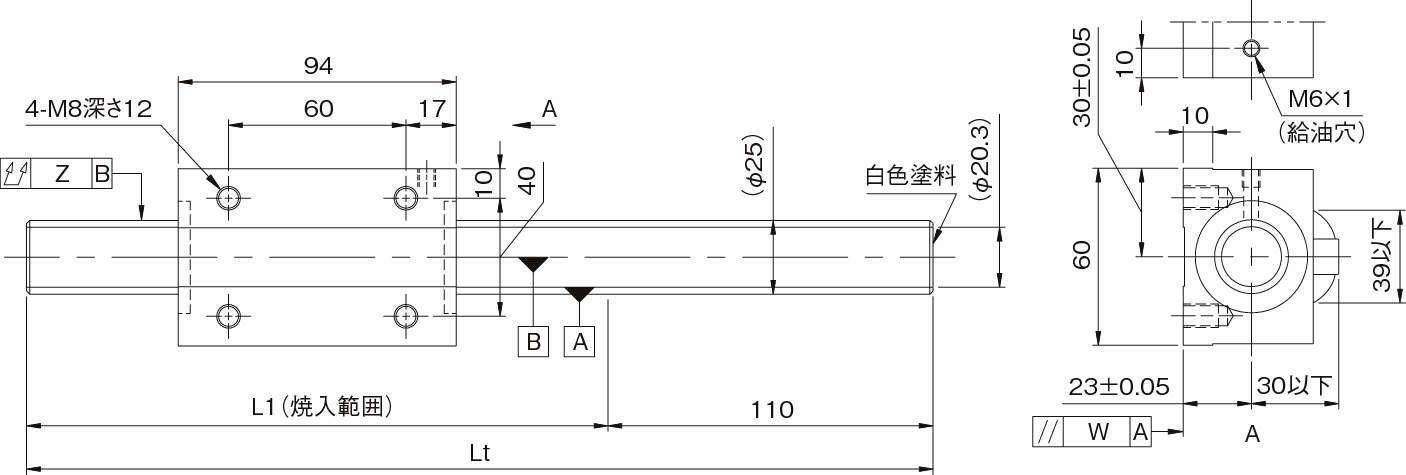

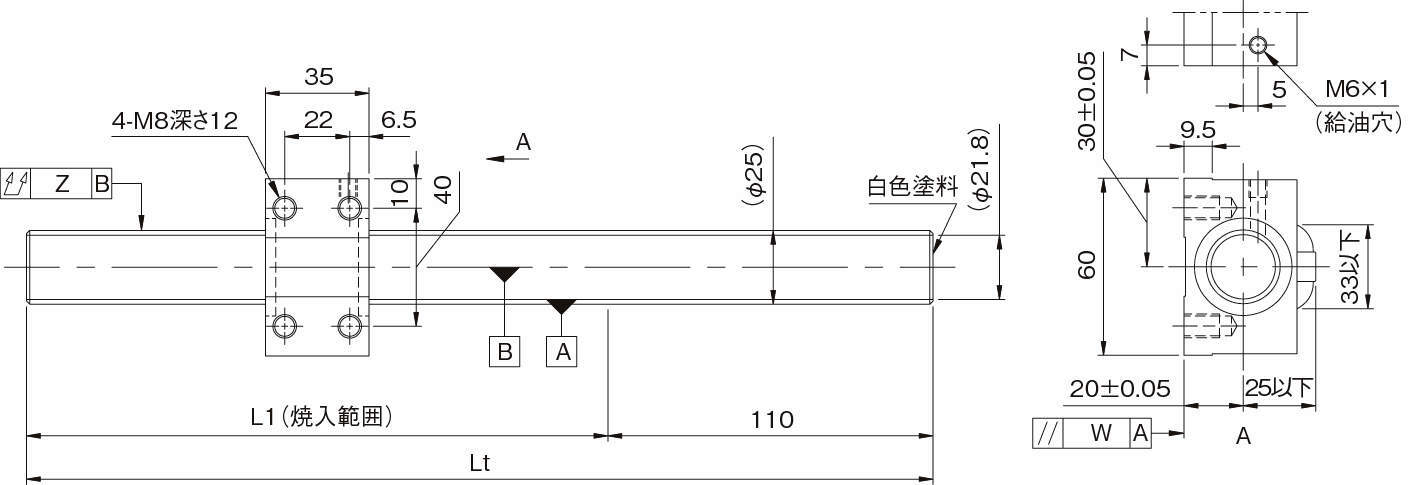

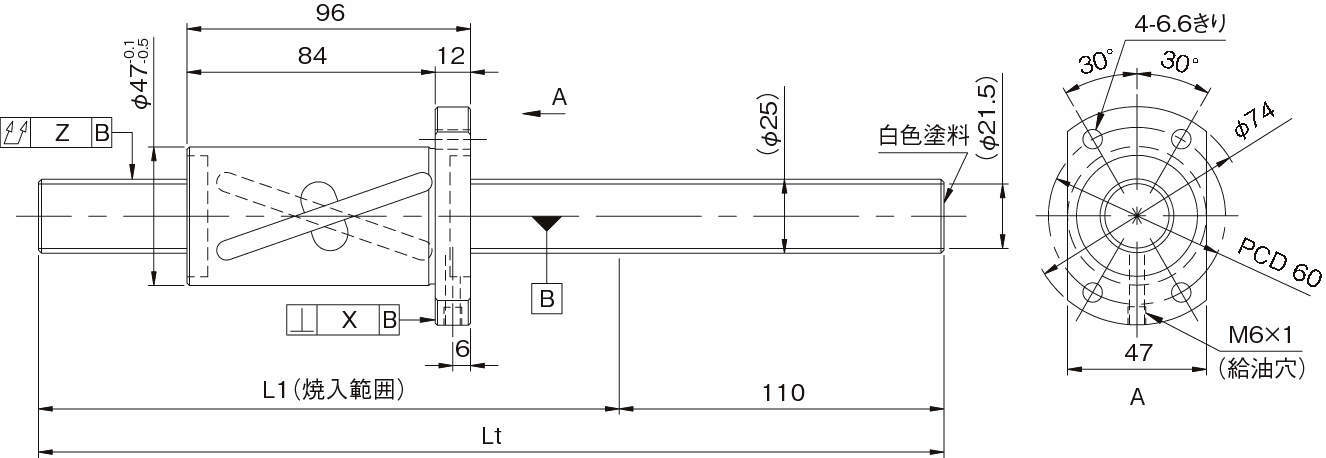

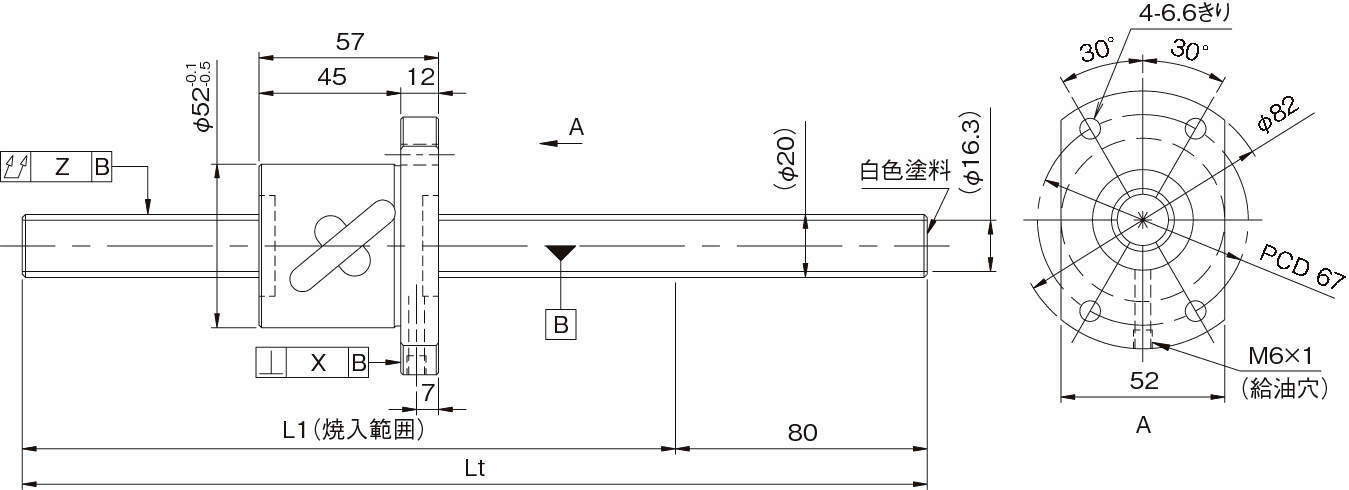

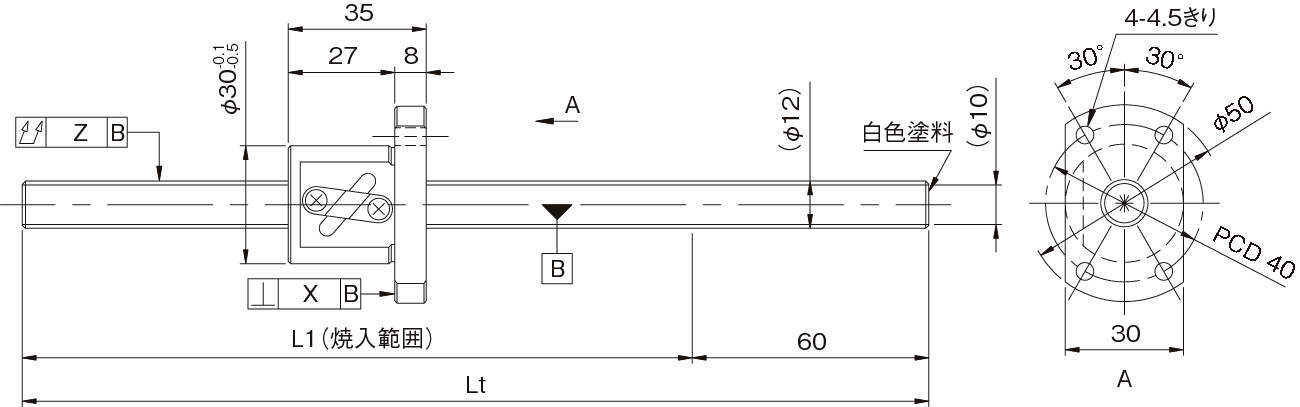

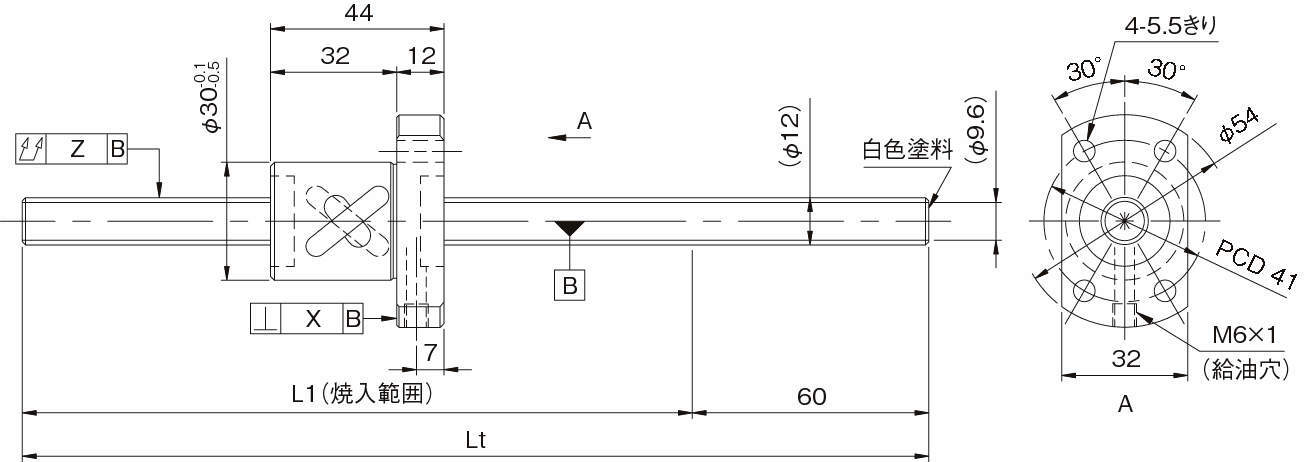

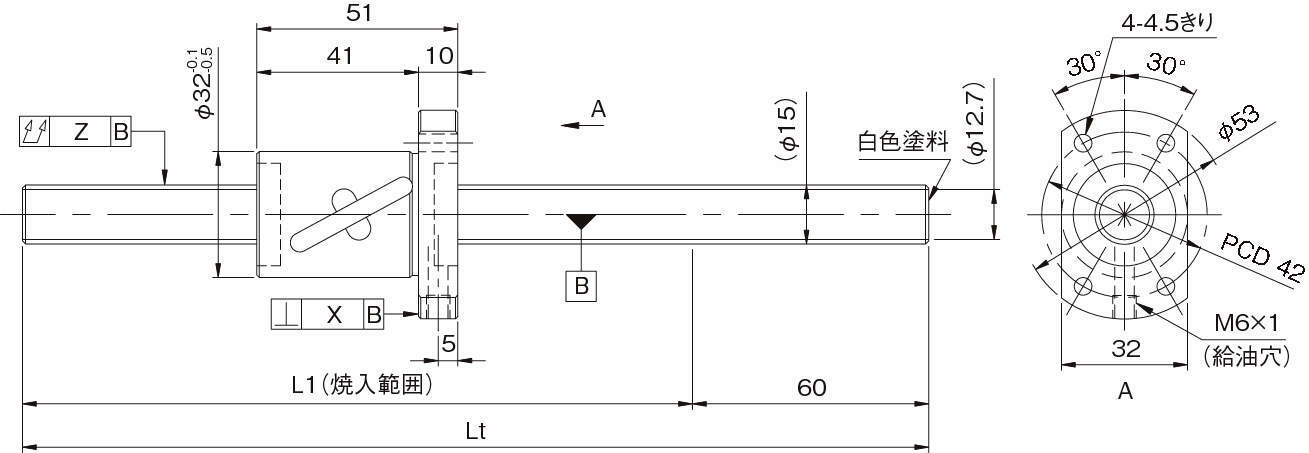

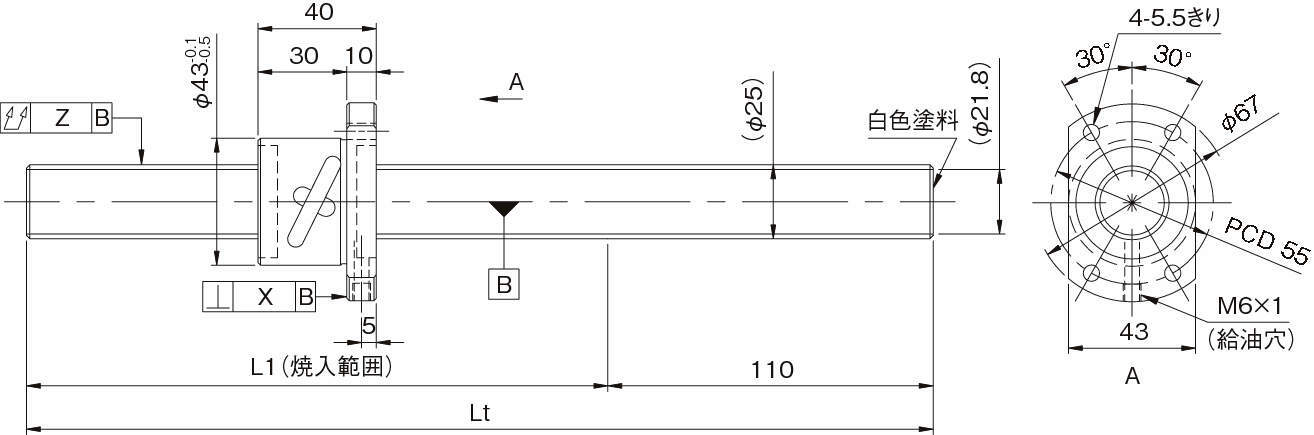

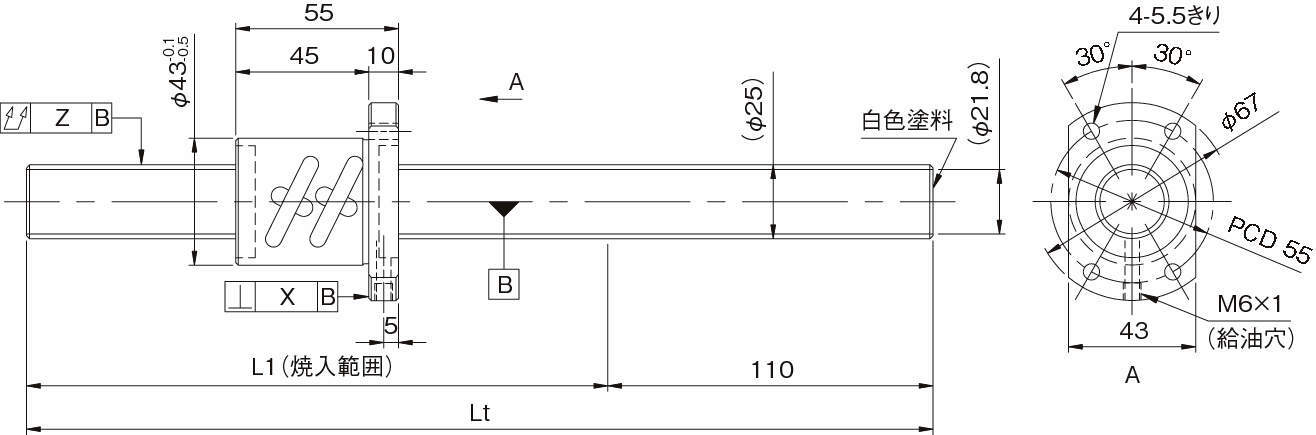

寸法図
動画
カタログ・チラシ

一覧を見る

詳細仕様

前へ

次へ

74件中 1-10件
表示件数

仕様
価格・納期

74件の型式

型式	シリーズ	精度等級	軸径 (mm)	リード (mm)	ねじ軸全長 (mm)	ナット形状	循環数	ねじれ方向	ボール径 (mm)	谷径 (mm)	基本動定格荷重 C (N)	基本静定格荷重 C0 (N)	ねじ軸長さ(mm)		最大ストローク (mm) L1-ナット長さ	リード精度 (累積リード誤差)	各部精度			質量 (kg)
													L1	Lt			X	W	Z
													L1	Lt			X	W	Z
GW0802GS-HGNR-0200A	GW	C7	8	2	200	丸形	3.5巻1列	右	1.5875	6.6	1800	3200	145	200	117	0.05/300	0.02	-	0.04	0.17
GW0802GS-HGNR-0400A	GW	C7	8	2	400	丸形	3.5巻1列	右	1.5875	6.6	1800	3200	345	400	317	0.05/300	0.02	-	0.12	0.25
GW102FGS-HGNR-0400A	GW	C7	10	2.5	400	丸形	3.5巻1列	右	2	8.2	2600	5200	340	400	308	0.05/300	0.02	-	0.08	0.41
GW102FGS-HGNR-0600A	GW	C7	10	2.5	600	丸形	3.5巻1列	右	2	8.2	2600	5200	540	600	508	0.05/300	0.02	-	0.12	0.53
GW1004DS-HANR-0400A	GW	C7	10	4	400	丸形	2.5巻1列	右	2.3812	7.8	2300	4800	340	400	306	0.05/300	0.02	-	0.08	0.42
GW1004DS-HANR-0600A	GW	C7	10	4	600	丸形	2.5巻1列	右	2.3812	7.8	2300	4800	540	600	506	0.05/500	0.02	-	0.12	0.54
GW1010AS-HANR-0400A	GW	C7	10	10	400	丸形	1.5巻1列	右	2.3812	7.8	1850	3200	340	400	306	0.05/300	0.02	-	0.08	0.43
GW1010AS-HANR-0600A	GW	C7	10	10	600	丸形	1.5巻1列	右	2.3812	7.8	1850	3200	540	600	506	0.05/500	0.02	-	0.12	0.55
GW1010BS-HUNR-0400A	GW	C7	10	10	400	丸形	1.5巻2列	右	2.3812	7.8	3300	6400	340	400	306	0.05/300	0.02	-	0.08	0.43
GW1010BS-HUNR-0600A	GW	C7	10	10	600	丸形	1.5巻2列	右	2.3812	7.8	3300	6400	540	600	506	0.05/500	0.02	-	0.12	0.55

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
GW0802GS-HGNR-0200A	GW0802GS-HGNR-0200A	P	28,800	-	-
GW0802GS-HGNR-0400A	GW0802GS-HGNR-0400A	P	29,900	-	-
GW102FGS-HGNR-0400A	GW102FGS-HGNR-0400A	P	29,900	-	-
GW102FGS-HGNR-0600A	GW102FGS-HGNR-0600A	P	31,100	-	-
GW1004DS-HANR-0400A	GW1004DS-HANR-0400A	P	31,100	-	-
GW1004DS-HANR-0600A	GW1004DS-HANR-0600A	P	34,500	-	-
GW1010AS-HANR-0400A	GW1010AS-HANR-0400A	P	31,100	-	-
GW1010AS-HANR-0600A	GW1010AS-HANR-0600A	P	34,500	-	-
GW1010BS-HUNR-0400A	GW1010BS-HUNR-0400A	P	38,000	-	-
GW1010BS-HUNR-0600A	GW1010BS-HUNR-0600A	P	43,700	-	-
