ボールねじ｜転造ボールねじ GWシリーズ（C7級）

GWシリーズ

GWシリーズ

搬送用途、ワイドバリエーション転造ボールねじ

■多彩なねじ軸外径とリードから選択可能！
・豊富なねじ軸外径とリードから無駄のない最適なサイズの選定が可能です。

■取付形態に合わせたナットの種類から選択可能！
・丸形、角形、ハイリード形の3種類のナット形状から選定可能です。

: #ボールねじ

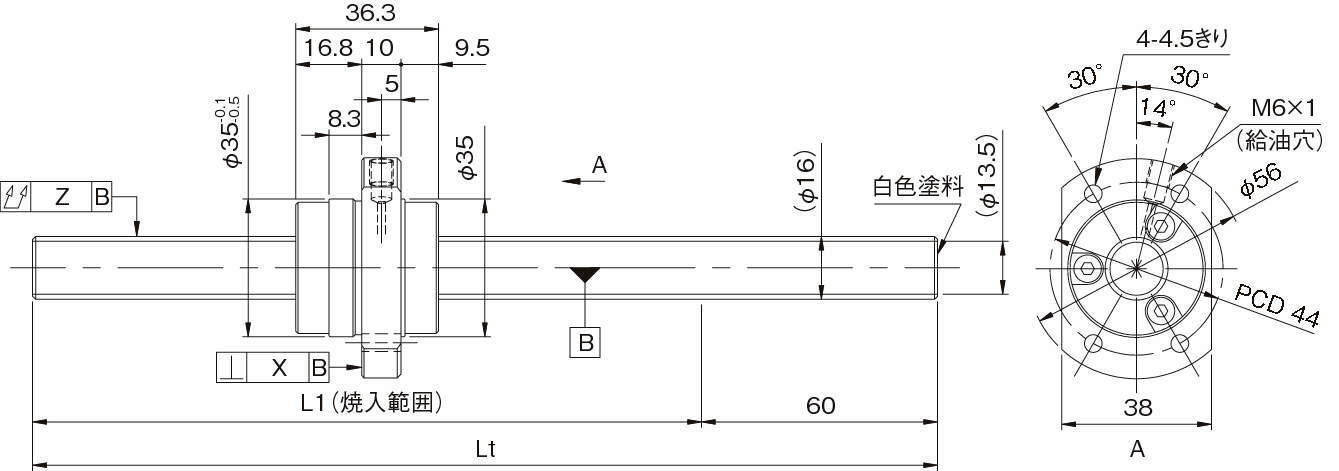

寸法図
動画
カタログ・チラシ

一覧を見る

詳細仕様

前へ

次へ

74件中 21-30件
表示件数

仕様
価格・納期

74件の型式

型式	シリーズ	精度等級	軸径 (mm)	リード (mm)	ねじ軸全長 (mm)	ナット形状	循環数	ねじれ方向	ボール径 (mm)	谷径 (mm)	基本動定格荷重 C (N)	基本静定格荷重 C0 (N)	ねじ軸長さ(mm)		最大ストローク (mm) L1-ナット長さ	リード精度 (累積リード誤差)	各部精度			質量 (kg)
													L1	Lt			X	W	Z
													L1	Lt			X	W	Z
GW1510DS-HULR-0600A	GW	C7	15	10	600	丸形	2.5巻1列	右	3.175	12.5	5100	10500	540	600	488	0.05/300	0.025	-	0.07	1.18
GW1510DS-HULR-1200A	GW	C7	15	10	1200	丸形	2.5巻1列	右	3.175	12.5	5100	10500	1140	1200	1088	0.05/300	0.025	-	0.17	2.01
GW1510ES-HULR-0600A	GW	C7	15	10	600	丸形	2.5巻2列	右	3.175	12.5	9200	21000	540	600	488	0.05/300	0.025	-	0.07	1.18
GW1510ES-HULR-1200A	GW	C7	15	10	1200	丸形	2.5巻2列	右	3.175	12.5	9200	21000	1140	1200	1088	0.05/300	0.025	-	0.17	2.01
GW1510DS-NKLR-0600A	GW	C7	15	10	600	角形	2.5巻1列	右	3.175	12.5	5100	10500	540	600	488	0.05/300	-	0.017	0.07	1.24
GW1510DS-NKLR-1200A	GW	C7	15	10	1200	角形	2.5巻1列	右	3.175	12.5	5100	10500	1140	1200	1088	0.05/300	-	0.017	0.17	2.07
GW1516BS-HULR-0600A	GW	C7	15	16	600	丸形	1.5巻2列	右	2.778	12.7	4300	10200	540	600	489	0.05/300	0.02	-	0.07	1.15
GW1516BS-HULR-1200A	GW	C7	15	16	1200	丸形	1.5巻2列	右	2.778	12.7	4300	10200	1140	1200	1089	0.05/300	0.02	-	0.17	1.98
GW1520BS-HULR-0600A	GW	C7	15	20	600	丸形	1.5巻2列	右	3.175	12.5	5800	13300	540	600	481	0.05/300	0.025	-	0.07	1.24
GW1520BS-HULR-1200A	GW	C7	15	20	1200	丸形	1.5巻2列	右	3.175	12.5	5800	13300	1140	1200	1081	0.05/300	0.025	-	0.17	2.07

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
GW1510DS-HULR-0600A	GW1510DS-HULR-0600A	P	32,200	-	-
GW1510DS-HULR-1200A	GW1510DS-HULR-1200A	P	38,000	-	-
GW1510ES-HULR-0600A	GW1510ES-HULR-0600A	P	41,400	-	-
GW1510ES-HULR-1200A	GW1510ES-HULR-1200A	P	48,300	-	-
GW1510DS-NKLR-0600A	GW1510DS-NKLR-0600A	P	43,700	-	-
GW1510DS-NKLR-1200A	GW1510DS-NKLR-1200A	P	48,300	-	-
GW1516BS-HULR-0600A	GW1516BS-HULR-0600A	P	38,000	-	-
GW1516BS-HULR-1200A	GW1516BS-HULR-1200A	P	41,400	-	-
GW1520BS-HULR-0600A	GW1520BS-HULR-0600A	P	40,300	-	-
GW1520BS-HULR-1200A	GW1520BS-HULR-1200A	P	47,200	-	-
