・軸への取りつけ、取りはずしがスパナ１本で簡単にできます。
・軸および軸穴への損傷がありません。軸に取り付けるときはスムーズに入り、締めつけボルトを締めることにより、テーパを利用して強固に締まるので、使用中の嵌合部分での微動摩耗がなく、軸の寿命がのびます。
・ブッシングに標準軸径に見合った軸穴、およびキー溝の加工を行なっていますので、使用時の加工は不要です。
・軸におけるプーリなど回転体の位置変更がスムーズで、心出しが簡単に行えます。
三ツ星ベルト
マックスターウェッジプーリ 5V
詳細仕様
94件の型式
| 型式 | 溝数 |
適用 ブッシング |

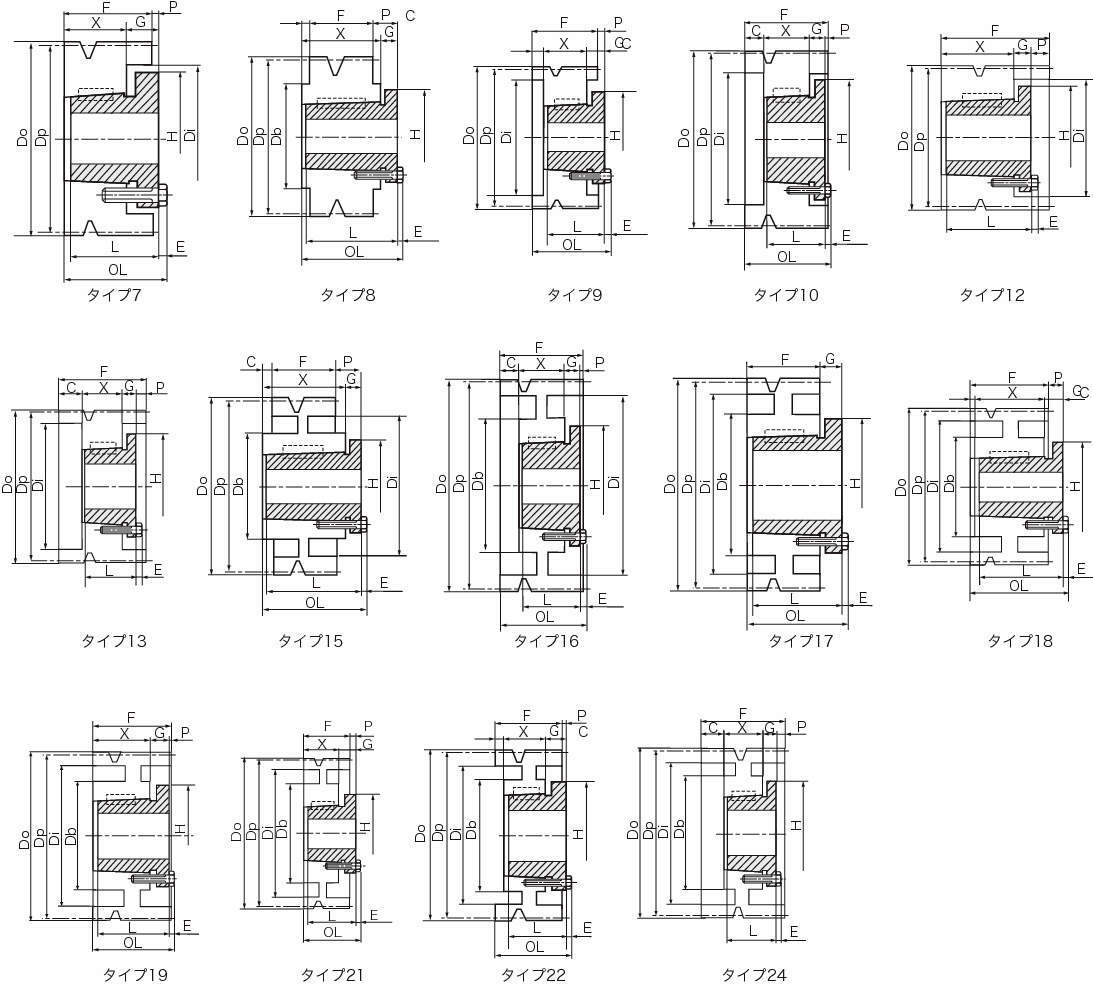

タイプ |
有効径 De (mm) |
外径 Do (mm) |
ピッチ径 Dp (mm) |
内径 Di (mm) |
ボス径 Db (mm) |
基準寸法(mm) |
質量 (kg) ブッシュを除く |
GD2 (kg・m2) ブッシュを除く |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| OL | L | P | C | H | G | X | E | |||||||||||
| 224-5V-8-R2 | 8 | R2 | 12 | 224 | 225 | 221.4 | 173 | - | 148 | 123.8 | 23.8 | - | 136.5 | 22.2 | 102 | 7 | 23.5 | 0.908 |
| 236-5V-8-S1 | 8 | S1 | 13 | 236 | 237 | 233.4 | 185 | - | 148 | 111.1 | 21 | 15 | 161.7 | 27 | 85 | 8 | 20.8 | 0.987 |
| 250-5V-8-S1 | 8 | S1 | 13 | 250 | 251 | 247.4 | 199 | - | 148 | 111.1 | 21 | 15 | 161.7 | 27 | 85 | 8 | 26.0 | 1.31 |
| 280-5V-8-S1 | 8 | S1 | 13 | 280 | 281 | 277.4 | 229 | - | 148 | 111.1 | 21 | 15 | 161.7 | 27 | 85 | 8 | 34.0 | 2.04 |
| 315-5V-8-S1 | 8 | S1 | 24 | 315 | 316 | 312.4 | 264 | 200 | 148 | 111.1 | 21 | 15 | 161.7 | 27 | 85 | 8 | 33.1 | 2.59 |
| 355-5V-8-S1 | 8 | S1 | 24 | 355 | 356 | 352.4 | 304 | 200 | 148 | 111.1 | 21 | 15 | 161.7 | 27 | 85 | 8 | 37.9 | 3.75 |
| 400-5V-8-S1 | 8 | S1 | 24 | 400 | 401 | 397.4 | 349 | 200 | 148 | 111.1 | 21 | 15 | 161.7 | 27 | 85 | 8 | 41.0 | 5.30 |
| 450-5V-8-S1 | 8 | S1 | 24 | 450 | 451 | 447.4 | 399 | 200 | 193.6 | 111.1 | 21 | 15 | 161.7 | 27 | 85 | 8 | 46.5 | 7.71 |
| 500-5V-8-U1 | 8 | U1 | 18 | 500 | 501 | 497.4 | 449 | 250 | 193.6 | 181 | 35.6 | 2.5 | 212.5 | 38..1 | 143 | 10 | 73.5 | 12.1 |
| 630-5V-8-U1 | 8 | U1 | 18 | 630 | 631 | 627.4 | 579 | 250 | 193.6 | 181 | 35.6 | 2.5 | 212.5 | 38..1 | 143 | 10 | 90.8 | 24.7 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| 224-5V-8-R2 | 224-5V-8-R2 | P | 98,360 | - | - |
| 236-5V-8-S1 | 236-5V-8-S1 | P | 108,760 | - | - |
| 250-5V-8-S1 | 250-5V-8-S1 | P | 111,430 | - | - |
| 280-5V-8-S1 | 280-5V-8-S1 | P | 125,960 | - | - |
| 315-5V-8-S1 | 315-5V-8-S1 | P | 145,900 | - | - |
| 355-5V-8-S1 | 355-5V-8-S1 | P | 172,620 | - | - |
| 400-5V-8-S1 | 400-5V-8-S1 | P | 196,110 | - | - |
| 450-5V-8-S1 | 450-5V-8-S1 | P | 214,800 | - | - |
| 500-5V-8-U1 | 500-5V-8-U1 | P | 249,290 | - | - |
| 630-5V-8-U1 | 630-5V-8-U1 | P | 315,820 | - | - |
